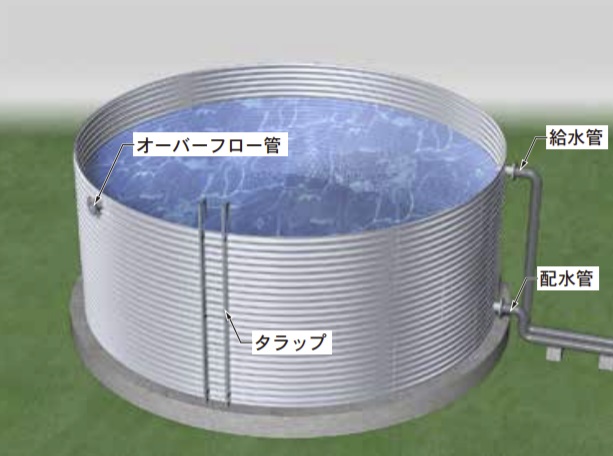

Item No. JFE-007 コルゲート 水槽
コルゲート水槽は、組立が容易で大型の重機を必要としません
また、解体も容易で、移設・再利用も可能です
呼 び 径：3.0～15.0m
段数・高さ：1段1.3m～4段4.9m
板 厚：2.7、3.2、4.0、5.3、6.0mm
- Price :
- Please contact us

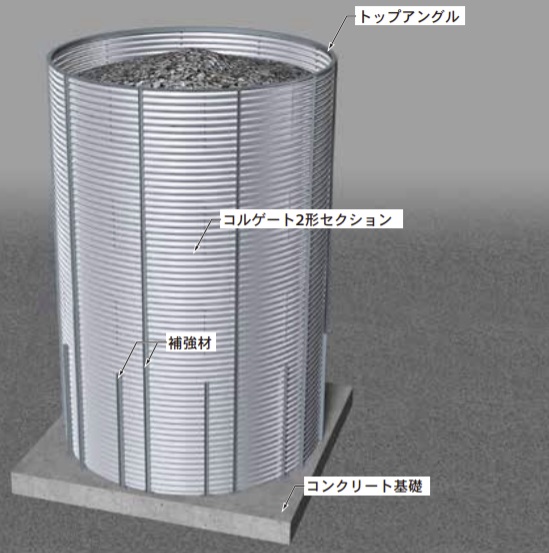

Item No. JFE-005 コルゲート 骨材ビン
コルゲートを用いた骨材ビンは、軽量のため組立が容易です
他の構造物と比べて経済的です
呼 び 径：4.0～15.0m
段数・高さ：1段1.3m～11段13.3m
板 厚：2.7、3.2、4.0、5.3、6.0、7.0mm
- Price :
- Please contact us

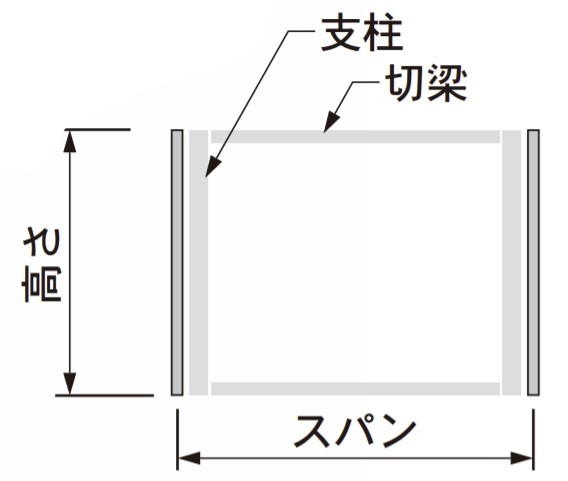

Item No. NIT-012 コルゲートフリューム 柵渠
2形コルゲートセクションと切梁、支柱で構成します
スパン：1000～3000mm
高 さ：900～2400mm
- Price :
- Please contact us
Item No. NIT-011 コルゲートフリューム Ⅱ形
2形コルゲートセクションを使用する大型フリュームです
スパン：1800～3600mm
高 さ：1400～2000mm
板 厚：2.7、3.2、4.0、4.5mm
- Price :
- Please contact us

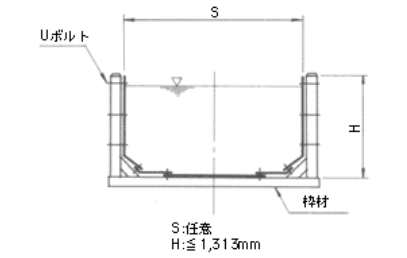

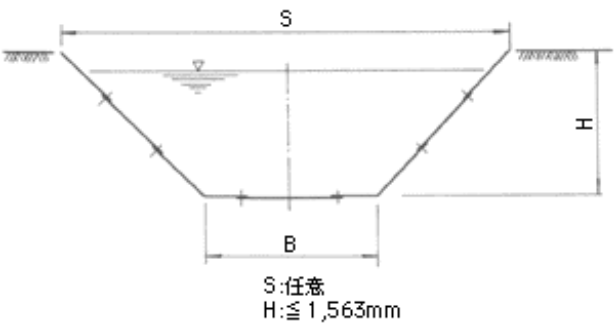

Item No. NIT-010 コルゲートフリューム E形
1形コルゲートセクションを使用し、比較的自由な形状に対応する
大型フリュームです
スパン：任意
高 さ：任意
- Price :
- Please contact us
Item No. NIT-009 コルゲートフリューム D形
1形コルゲートセクションによる半円形のフランジ付きフリュームです
スパン：300～1800mm
高 さ：150～900mm
板 厚：1.6、2.0、2.7、3.2、4.0mm
- Price :
- Please contact us

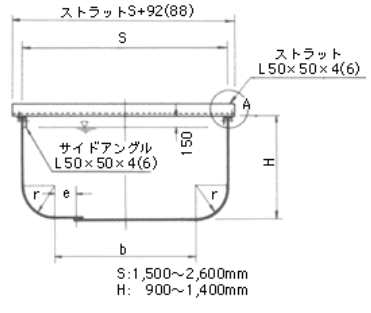

Item No. NIT-008 コルゲートフリューム C形
1形コルゲートセクション2枚により断面を構成する、
中型～大型フリュームです
スパン：1500～2600mm
高 さ：900～1400mm
板 厚：1.6、2.0、2.7、3.2、4.0mm
- Price :
- 19600 yen /ｍ～（参考価格）※サイズ・仕様により異なります

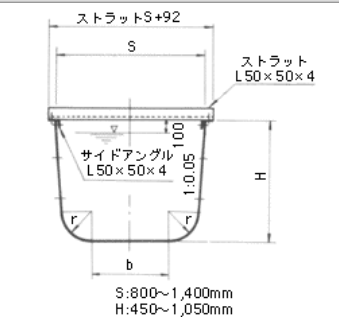

Item No. NIT-007 コルゲートフリューム B形
1形コルゲートセクションを使用した中型のフリュームです
腹起しと切梁で補強しています
スパン：800～1400mm
高 さ：450～1050mm
板 厚：1.6、2.0、2.7、3.2、4.0mm
- Price :
- 8500 yen /ｍ～（参考価格）※サイズ・仕様により異なります
Item No. NIT-006 コルゲートフリューム A形
1形コルゲートセクションを使用し、上部にフランジ部を
設けた小型フリュームです
スパン：350～750mm
高 さ：350～750mm
板 厚：1.6、2.0、2.7、3.2mm
- Price :
- 7200 yen /ｍ～（参考価格）※サイズ・仕様により異なります

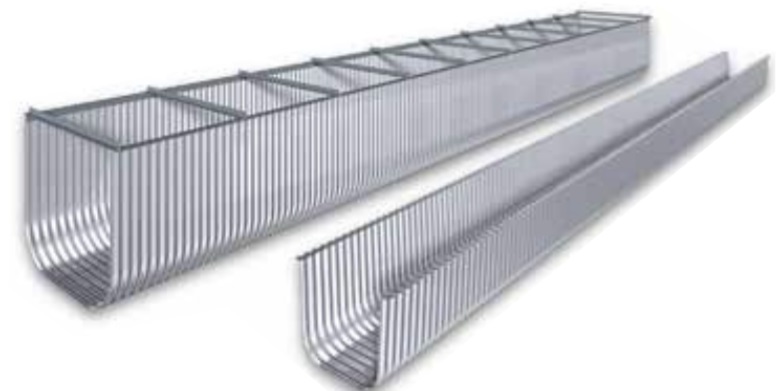

Item No. NIT-000 コルゲートフリューム
コルゲートセクションを利用した、開水路構造物です
軽量で取り扱いが容易です
＜用途＞
◆かんがい用水路
◆地すべり地区の集排水路
◆道路側溝・流雪溝
◆工事用仮排水路
◆トンネル内の排水路
◆工場内排水路、その他
- Price :
- Please contact us

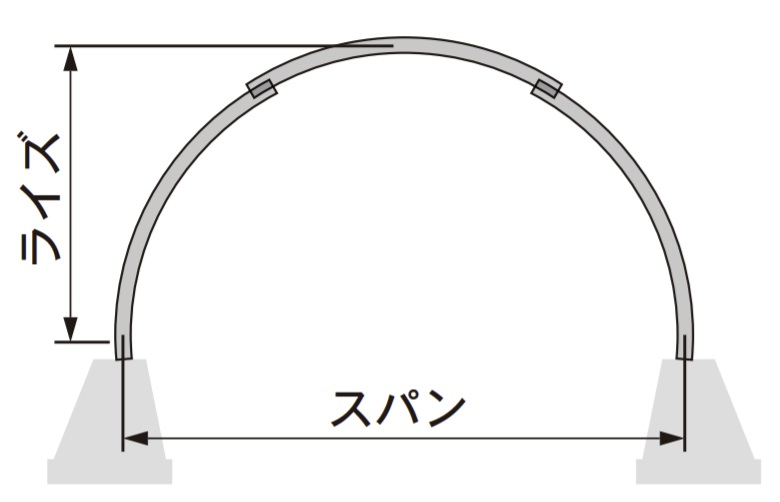

Item No. NIT-005 コルゲートパイプ アーチ形（SCP2A）
N-9、N-6、N-3の3種類の2形セクションとコンクリート基礎を
組み合わせて12種類の標準サイズを構成します
呼び径（スパン）：1500～7000mm
厚み：2.7、3.2、4.0、4.5、5.3、6.0、7.0mm
- Price :
- 31600 yen /ｍ～ ※サイズ・仕様により異なります

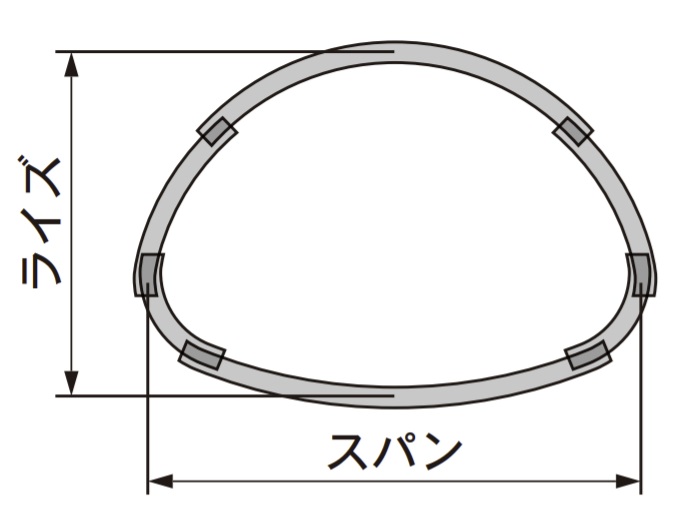

Item No. NIT-004 コルゲートパイプ パイプアーチ形（SCP2P）
N-9、N-6、N-3の3種類の2形セクションを組み合わせて
8種類の標準サイズを構成します
呼び径：2000～5800mm
厚み：2.7、3.2、4.0、4.5、5.3、6.0、7.0mm
- Price :
- 77400 yen /ｍ～ ※サイズ・仕様により異なります
Item No. NIT-003 コルゲートパイプ エロンゲーション形（SCP2E）
エロンゲーション形は円形2形を上下方向に5%のばし、
耐荷力を増やしたものです
呼び径：1250～4500mm
厚み：2.7、3.2、4.0、4.5、5.3、6.0、7.0mm
- Price :
- Please contact us

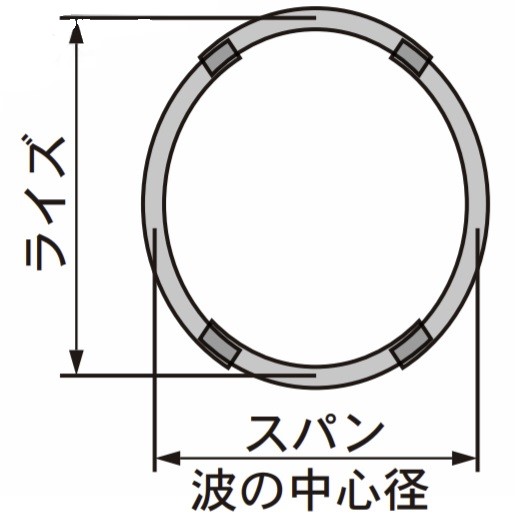

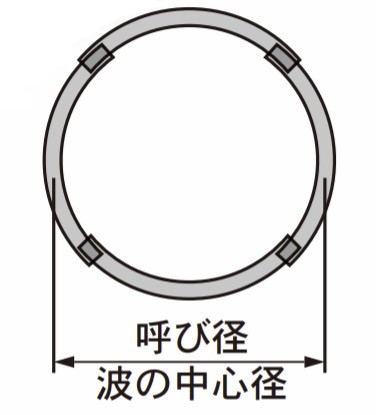

Item No. NIT-002 コルゲートパイプ 円形2形（SCP2R）
円形2形はN-9、N-6、N-4、N-3の4種類の2形セクションを
組み合わせて10種類の呼び径を構成します
呼び径：1250～4500mm
厚み：2.7、3.2、4.0、4.5、5.3、6.0、7.0mm
- Price :
- Please contact us

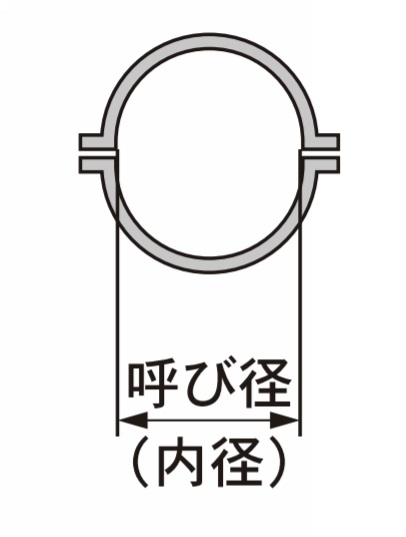

Item No. NIT-001 コルゲートパイプ 円形1形（SCP1R）
1形セクションを使用したフランジ接合のパイプです
呼び径（内径）：300～1800mm
厚み：1.6、2.0、2.7、3.2、4.0mm
- Price :
- Please contact us

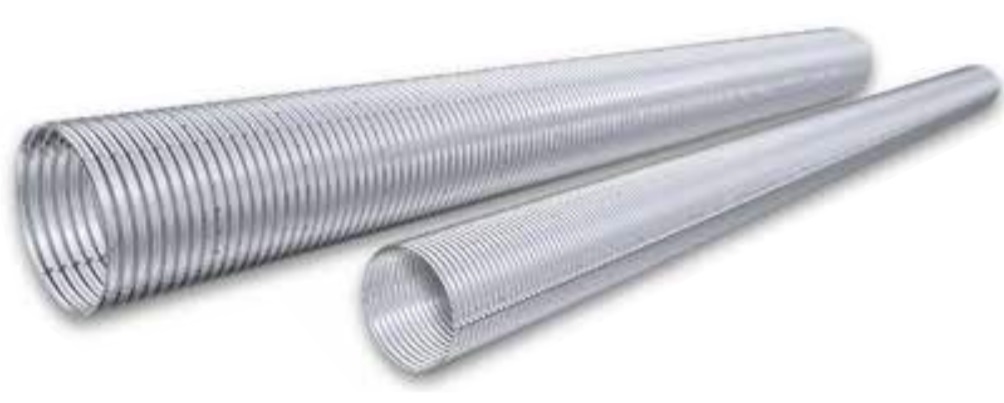

Item No. NIT-000 コルゲートパイプ
管渠形状のタワミ性構造物です。軽量で施工が容易です。
＜用途＞
◆道路下及び鉄道下カルバート
◆かんがい用水路
◆コンベアーカバー
◆工事用仮排水路
◆地下集排水路、その他
- Price :
- Please contact us
