コルゲートフリューム Item No. NIT-000
コルゲートフリューム

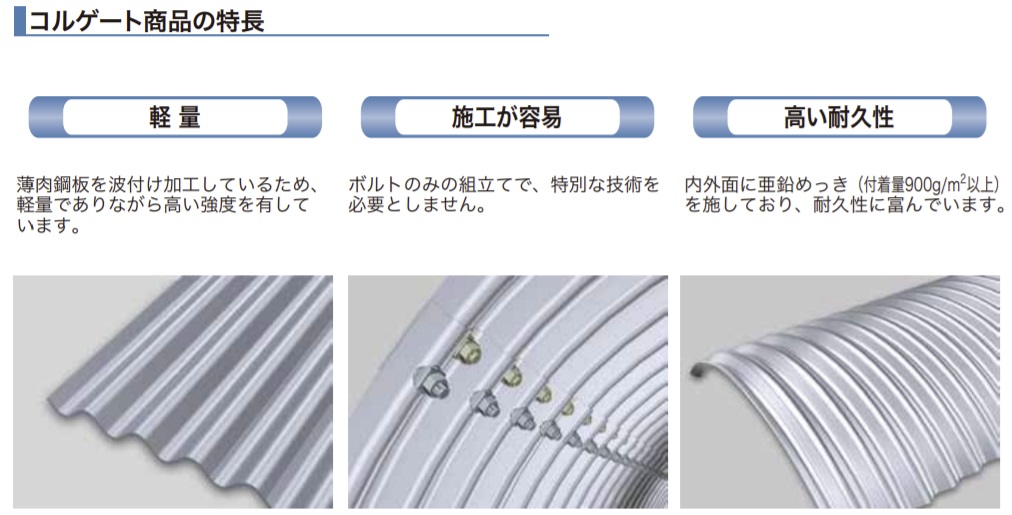

＜特徴＞
■軽量で運搬が容易です
■施工が簡単で工期が短縮できます
■優れた強度と耐久性を持っています
■種別の選択が可能です
■経済性に優れています
〇お見積・ご購入をご希望のお客様は、
ご希望の型式からお問合せください
- 販売単位：
- Price :
- Please contact us
＜種類＞

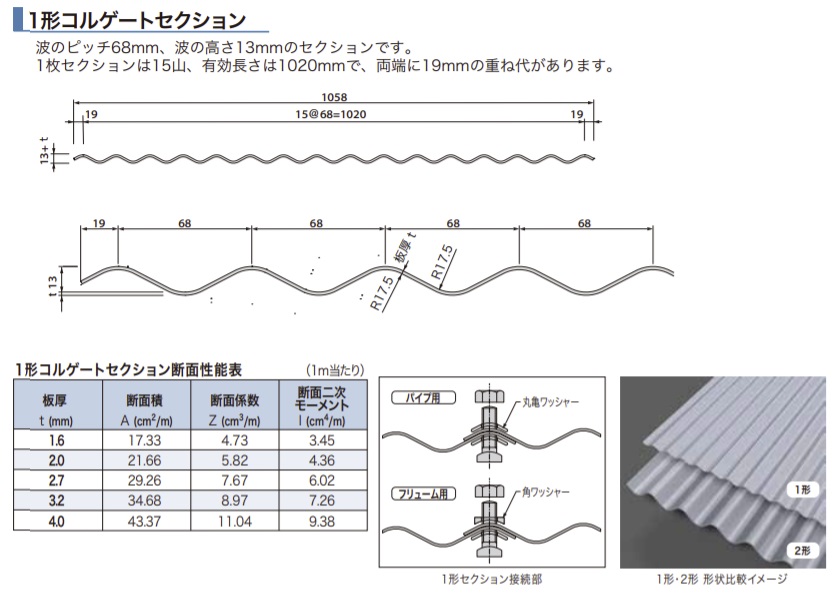

| 形式 | スパン（mm） | 高さ（mm） | コルゲートセクション | 摘要 | 腹起し切梁 |
| A型 | 350～750 | 350～750 | 1形 | フランジ付底部直線部分つき | |
| B型 | 800～1,400 | 450～1,050 | 1形 | 底部直線部分つき | 有 |
| C型 | 1,500～2,600 | 900～1,400 | 1形 | 2枚構成 | 有 |
| D型 | 300～1,800 | 150～900 | 1形 | フランジ付半円形 | |
| E型 | 任意 | 任意 | 1形（2形） | 台形 | |
| Ⅱ型 | 1,800～3,600 | 1,400～2,000 | 2形 | 3枚構成 | 有 |
| 柵渠 | 1,000～3,000 | 900～2,400 | 2形 | 底板なし | 有 |

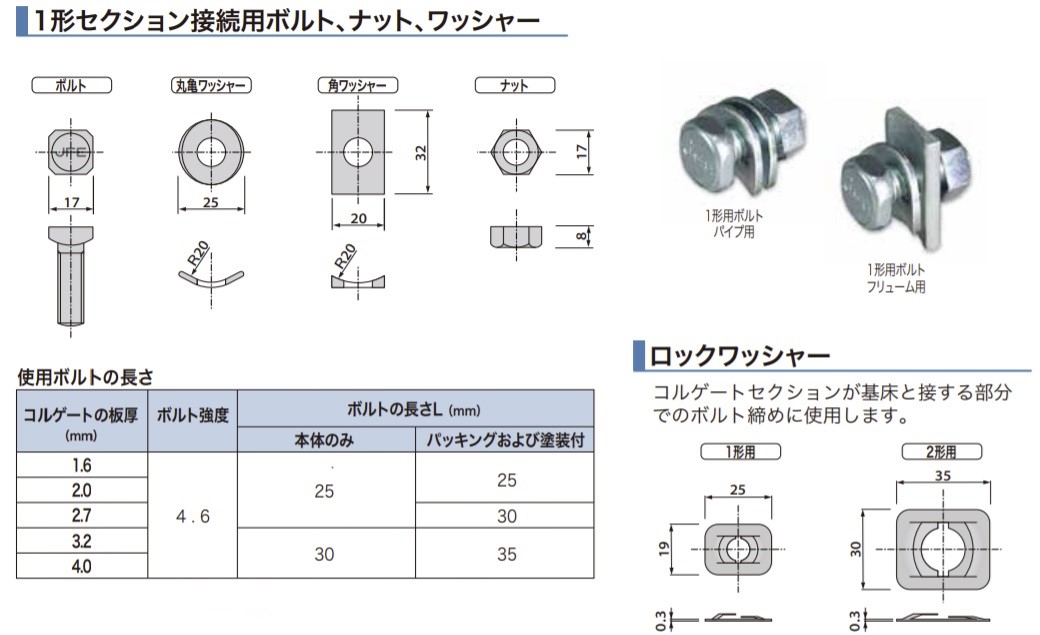

（注意）コルゲートフリュームは、完全な水密性を期待することはできませんが、ボルト接合部の重ね代にCPパッキングを使用することにより、水密性を高めることができます。さらにブチルゴムを積層したパッキングを使用するといっそう水密性を高めることができます。
<使用例>

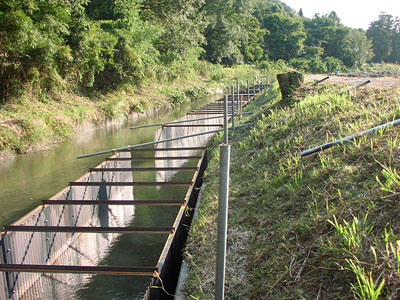

●愛知用水
＜施工順序＞

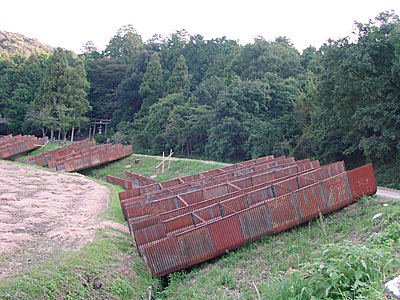

1.陸地で組立

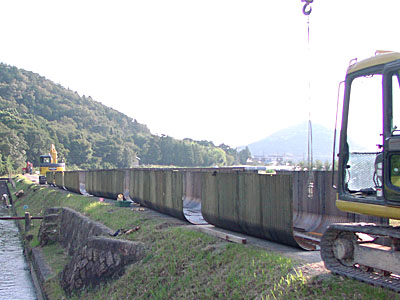

2.ユンボで吊り上げ水の中へ

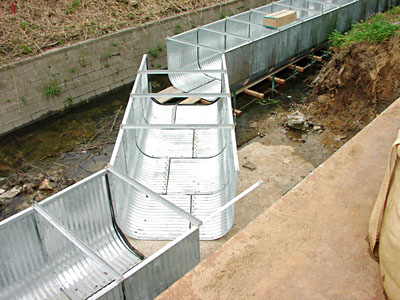

●コーナー部

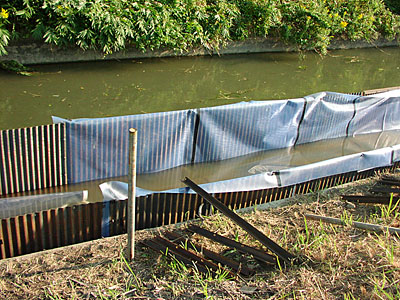

コルゲートを曲げた時にできる隙間を
ビニールで塞ぎます
