コルゲートパイプ 円形2形（SCP2R） Item No. NIT-002

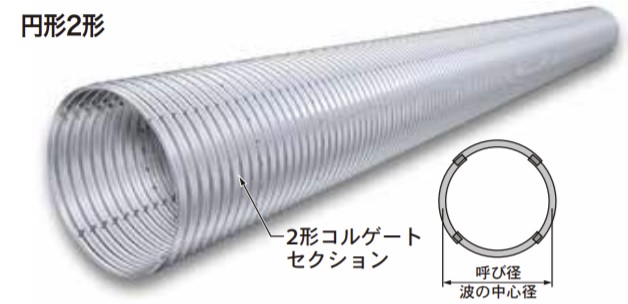

コルゲートパイプ 円形2形

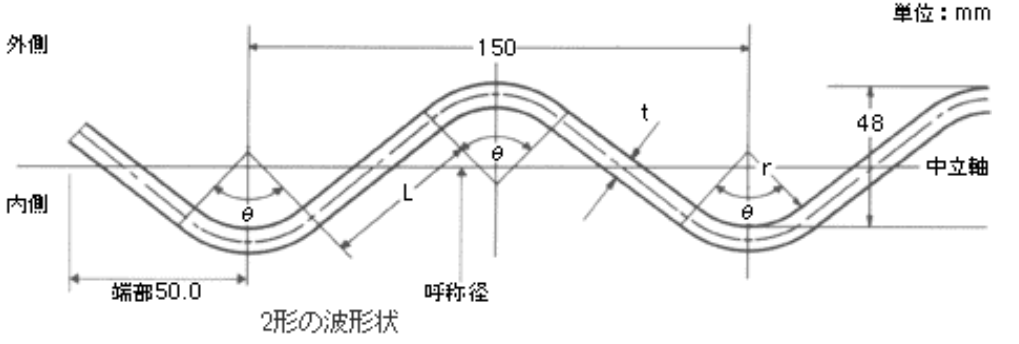

波のピッチ150mm、波の深さ48mmの波形を用いた呼称径1,250mm以上のパイプで板厚は2.7mmから7.0mmまでの7種類があります

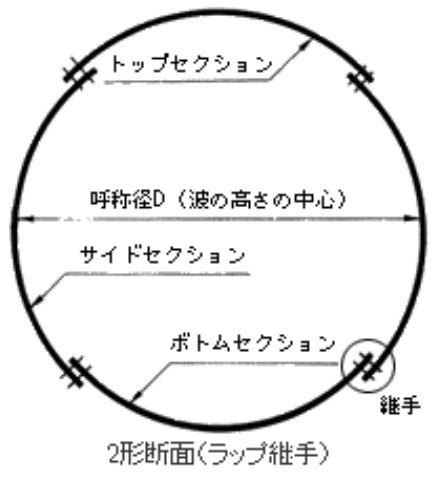

パイプは円弧形セクションを数枚組合わせて断面を形づくり、
継手は軸方向、円周方向ともラップ方式で組立てます

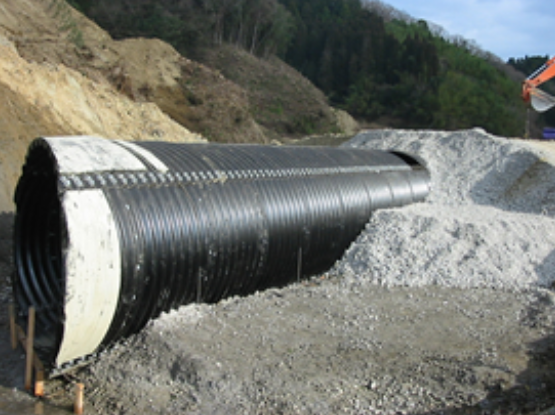

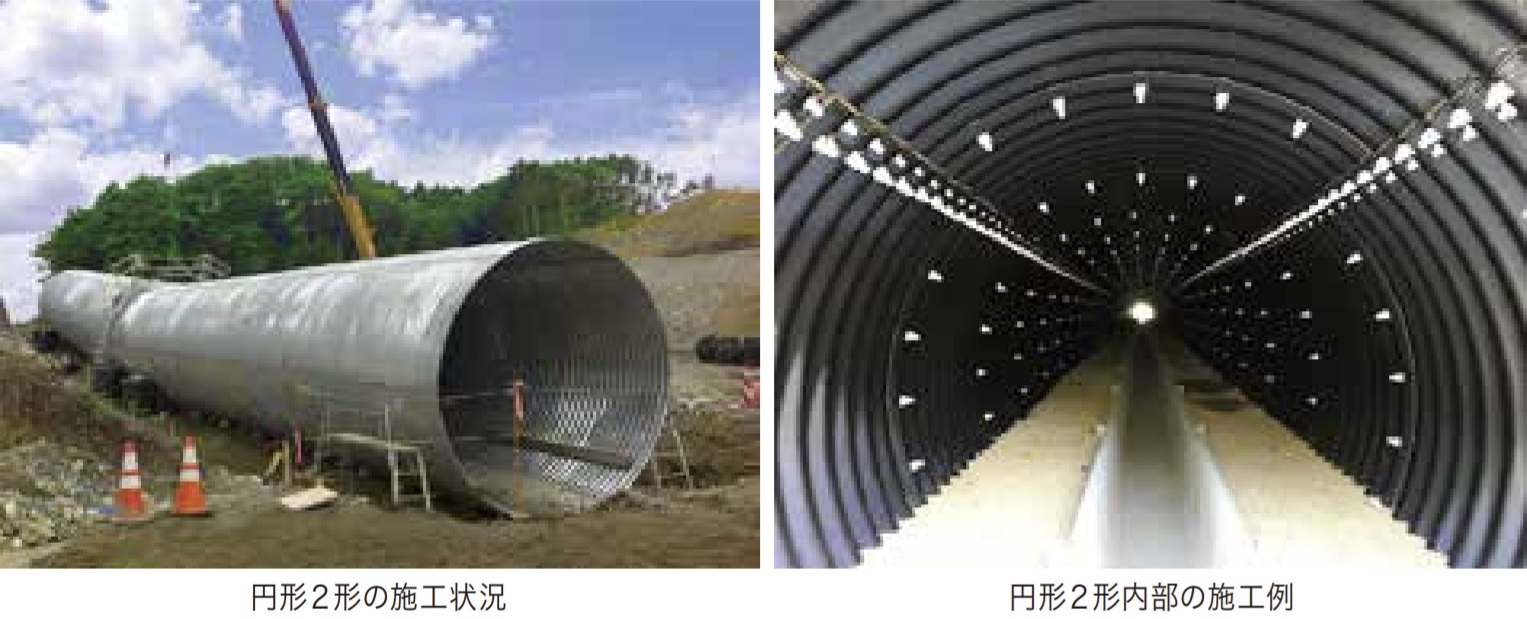

円形はカルバートとしては強度の点で最も理想的なパイプです
また、呼称径4,000mm以上になりますと、主として骨材ビン、水槽、セル等の応用製品に利用されます
〇お見積・ご購入をご希望のお客様へ〇
お問合せの際は、下記の情報をお教えください
・用途
・呼称径と板厚（下表よりお選びください）
・施工長
・パッキンの有無
・納入場所（お客様住所と異なる場合はお教えください）
・ご希望納期
※パッキンについて
無し、CPパッキング、ブチルパッキングからお選びください
※配送車輌について
基本大型車納入のため車両に制限がある場合はお知らせください
車種指定の場合は別途、料金が発生します
- 販売単位：
- Price :
- Please contact us
＜規格・仕様＞
| 呼称径（mm） | 板厚（mm） | 製品延長１m当たりボルト所要本数 | ボルト質量 | |||||||||
| 2.7 | 3.2 | 4.0 | 4.5 | 5.3 | 6.0 | 7.0 | 板厚 | Aボルト | Bボルト | 合計 | ||
| 1,250 | 131 | 154 | 192 | 216 | 253 | 286 | 333 | t≦5.3 t≧6.0 | 35.8 | 26.7 53.3 | 62.5 89.1 | 18.3 29.9 |
| 1,330 | 139 | 164 | 203 | 228 | 268 | 303 | 358 | t≦5.3 t≧6.0 | 36.7 | 26.7 53.3 | 63.4 90.0 | 18.6 30.2 |
| 1,500 | 154 | 182 | 226 | 254 | 299 | 338 | 392 | t≦5.3 t≧6.0 | 38.3 | 26.7 53.3 | 65.0 91.6 | 19.0 30.7 |
| 1,750 | 178 | 210 | 260 | 292 | 344 | 389 | 451 | t≦5.3 t≧6.0 | 40.8 | 26.7 53.3 | 67.5 94.1 | 19.7 31.5 |
| 2,000 | 201 | 237 | 295 | 331 | 390 | 440 | 510 | t≦5.3 t≧6.0 | 43.3 | 26.7 53.3 | 70.0 96.6 | 20.4 32.3 |
| 2,500 | 248 | 292 | 362 | 407 | 480 | 542 | 630 | t≦5.3 t≧6.0 | 48.3 | 26.7 53.3 | 75.0 101.6 | 21.8 34.0 |
| 3,000 | 295 | 347 | 433 | 483 | 570 | 643 | 750 | t≦5.3 t≧6.0 | 53.3 | 26.7 53.3 | 80.0 106.6 | 23.3 35.6 |
| 3,500 | 349 | 411 | 511 | 572 | 675 | 762 | 885 | t≦5.3 t≧6.0 | 70.0 | 40.0 80.0 | 110.0 150.0 | 32.1 50.2 |
| 4,000 | 396 | 465 | 581 | 649 | 765 | 863 | 1,005 | t≦5.3 t≧6.0 | 75.0 | 40.0 80.0 | 115.0 155.0 | 33.5 51.8 |
| 4,500 | 442 | 520 | 650 | 725 | 855 | 965 | 1,125 | t≦5.3 t≧6.0 | 80.0 | 40.0 80.0 | 120.0 160.0 | 37.5 53.4 |
注）1. セクション質量は亜鉛めっき（900g/㎡）を含みます
2. ボルト質量はパッキング付で、ｔ≦5.3は板厚表適用範囲での最小板厚の場合を示し、≧6.0は6.0mmの場合を示します
