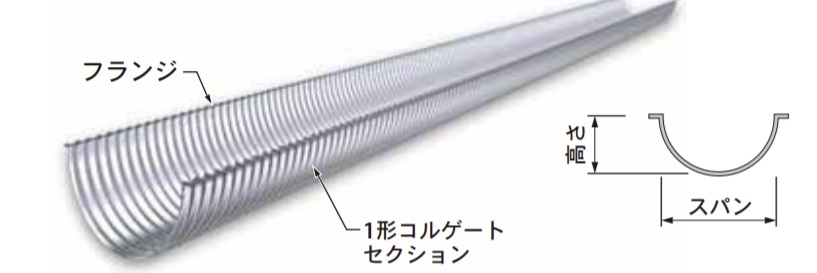

コルゲートフリューム D形 Item No. NIT-009
コルゲートフリューム D形
＜特徴＞
■軽量で運搬が容易です
■施工が簡単で工期が短縮できます
■優れた強度と耐久性を持っています
■種別の選択が可能です
■経済性に優れています
〇お見積・ご購入をご希望のお客様へ〇
お問合せの際は、下記の情報をお教えください
・用途
・型式と板厚（下表よりお選びください）
・施工長
・パッキンの有無
・納入場所（お客様住所と異なる場合はお教えください）
・ご希望納期
※パッキンについて
無し、CPパッキング、ブチルパッキングからお選びください
※配送車輌について
基本大型車納入のため車両に制限がある場合はお知らせください
車種指定の場合は別途、料金が発生します
- 販売単位：
- Price :
- Please contact us

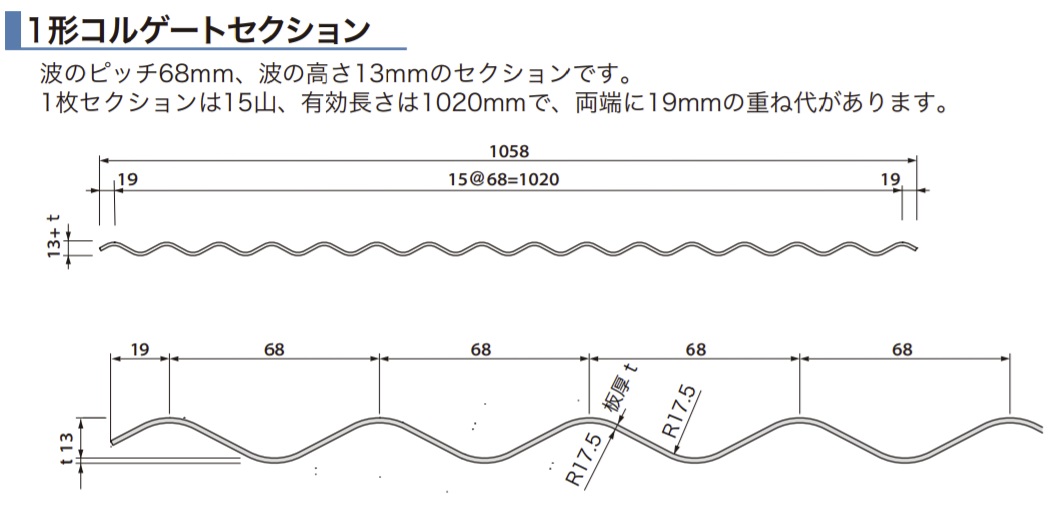

＜規格・仕様＞ ｔ：セクション板厚（mm）
| 形式 | コルゲートセクション質量（kg/m） | ボルト所要量 | |||||
| t=1.6 | t=2.0 | t=2.7 | t=3.2 | t=4.0 | 数量（本/m） | 質量（kg/m） | |
| D－300×150 | 9.35 | 11.6 | - | - | - | 1.96 | 0.09 |
| D－400×200 | 11.8 | 14.5 | 19.3 | - | - | 3.92 | 0.18 |
| D－500×250 | 14.1 | 17.4 | 23.1 | 27.3 | - | 3.92 | 0.18 |
| D－600×300 | 16.5 | 20.3 | 27.1 | 31.9 | 39.6 | 4.90 | 0.23 |
| D－700×350 | 18.8 | 23.2 | 31.0 | 36.5 | 45.3 | 5.88 | 0.27 |
| D－800×400 | 21.2 | 26.2 | 34.9 | 41.1 | 51.1 | 5.88 | 0.27 |
| D－900×450 | 23.6 | 29.1 | 38.8 | 45.7 | 56.8 | 6.86 | 0.32 |
| D－1,000×500 | 26.0 | 32.1 | 42.6 | 50.3 | 62.5 | 6.86 | 0.32 |
| D－1,200×600 | 30.7 | 37.9 | 50.5 | 59.5 | 73.9 | 8.82 | 0.41 |
| D－1,300×650 | <33.1> | 40.9 | 54.5 | 64.0 | 79.6 | 8.82 | 0.41 |
| D－1,500×750 | <37.8> | 46.7 | 62.3 | 73.2 | 91.0 | 10.8 | 0.52 |
| D－1,600×800 | <40.2> | <49.6> | 66.1 | 77.8 | 96.8 | 10.8 | 0.55 |
| D－1,800×900 | <45.0> | <55.5> | 73.9 | 87.1 | 108 | 11.8 | 0.60 |
注）1.質量は亜鉛メッキ（900g/㎡）を含みます
2.< >内数値は黒皮でのみ製造します。
No. 107
