コルゲートフリューム Ⅱ形 Item No. NIT-011
コルゲートフリューム Ⅱ形
＜特徴＞
■軽量で運搬が容易です
■施工が簡単で工期が短縮できます
■優れた強度と耐久性を持っています
■種別の選択が可能です
■経済性に優れています
〇お見積・ご購入をご希望のお客様へ〇
お問合せの際は、下記の情報をお教えください
・用途
・型式と板厚（下表よりお選びください）
・施工長
・パッキンの有無
・納入場所（お客様住所と異なる場合はお教えください）
・ご希望納期
※パッキンについて
無し、CPパッキング、ブチルパッキングからお選びください
※配送車輌について
基本大型車納入のため車両に制限がある場合はお知らせください
車種指定の場合は別途、料金が発生します
- 販売単位：
- 円/ｍ
- Price :
- Please contact us

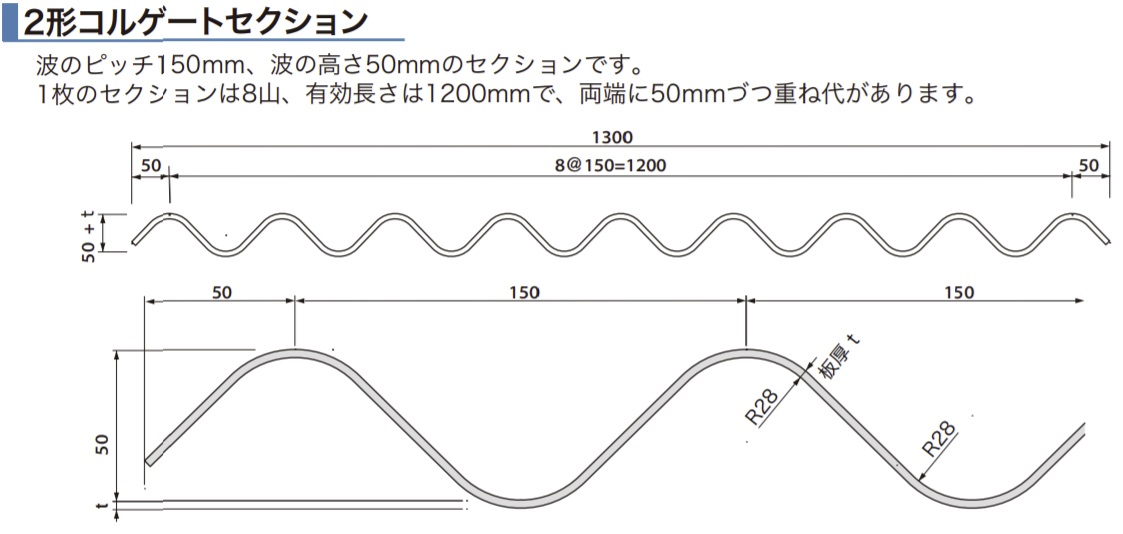

＜規格・仕様＞ ｔ：セクション板厚（mm）
| 形式 | コルゲートセクション質量（kg/m） | 腹起こし質量（kg/m） | 切梁質量（kg/m） | ボルト | ||||||
| 数量（組/m） | 質量（kg/m） | |||||||||
| t=2.7 | t=3.2 | t=4.0 | t=4.5 | 山用(A) | 谷用(B) | 16φ ボルト | ||||
| Ⅱ－1,800×1,400 | 131 | 154 | 193 | 215 | 13.9 | 3.39 | 26.5 | 13.3 | 1.11 | 12.0 |
| Ⅱ－2,000×1,400 | 138 | 162 | 201 | 224 | 13.9 | 3.74 | 28.3 | 13.3 | 1.11 | 12.2 |
| Ⅱ－2,200×1,400 | 143 | 168 | 210 | 234 | 19.4 | 5.94 | 28.3 | 13.3 | 1.11 | 12.2 |
| Ⅱ－2,400×1,400 | 149 | 176 | 218 | 244 | 19.4 | 6.44 | 29.2 | 13.3 | 1.11 | 12.5 |
| Ⅱ－2,200×1,600 | 155 | 183 | 227 | 254 | 19.4 | 5.94 | 30.0 | 13.3 | 1.11 | 12.7 |
| Ⅱ－2,400×1,600 | 161 | 190 | 235 | 265 | 19.4 | 8.60 | 30.8 | 13.3 | 1.11 | 12.9 |
| Ⅱ－2,600×1,600 | 167 | 197 | 243 | 274 | 19.4 | 9.25 | 31.7 | 13.3 | 1.11 | 13.2 |
| Ⅱ－2,800×1,600 | 173 | 203 | 253 | 284 | 19.4 | 9.92 | 32.5 | 13.3 | 1.11 | 13.4 |
| Ⅱ－2,600×1,800 | 179 | 211 | 262 | 293 | 19.4 | 9.25 | 33.3 | 13.3 | 1.11 | 13.6 |
| Ⅱ－2,800×1,800 | 185 | 218 | 271 | 303 | 30.1 | 9.97 | 34.2 | 13.3 | 1.11 | 13.9 |
| Ⅱ－3,000×1,800 | 191 | 225 | 279 | 313 | 30.1 | 10.6 | 34.2 | 13.3 | 1.11 | 13.9 |
| Ⅱ－3,200×1,800 | 197 | 232 | 288 | 323 | 30.1 | 13.1 | 35.0 | 13.3 | 1.11 | 14.1 |
| Ⅱ－3,000×2,000 | 203 | 238 | 296 | 333 | 30.1 | 12.3 | 35.8 | 13.3 | 1.11 | 14.3 |
| Ⅱ－3,200×2,000 | 208 | 246 | 305 | 343 | 30.1 | 13.1 | 36.7 | 13.3 | 1.11 | 14.6 |
| Ⅱ－3,400×2,000 | 214 | 253 | 313 | 353 | 30.1 | 13.9 | 37.5 | 13.3 | 1.11 | 14.8 |
| Ⅱ－3,600×2,000 | 221 | 260 | 323 | 363 | 30.1 | 20.5 | 38.3 | 13.3 | 1.11 | 15.0 |
注）1.質量は亜鉛メッキ（900g/㎡）を含みます
2.ボルト質量は標準板厚（パッキン付）の場合を示します
