ガードパイプ（路側用－土中用 C、B、A種） Item No. KAK-024
＜ガードパイプの特徴＞
複数の丸パイプビームと支柱で、衝突車両を安全に
誘導するたわみ性車両用防護柵です
破損個所の局部取り替えが容易であり、
設置場所によっては視線誘導の効果が大きいです。
【路側用】
車両の路外逸脱を防止
〇お見積・ご購入をご希望のお客様へ〇
お問合せの際は、下記の情報をお教えください

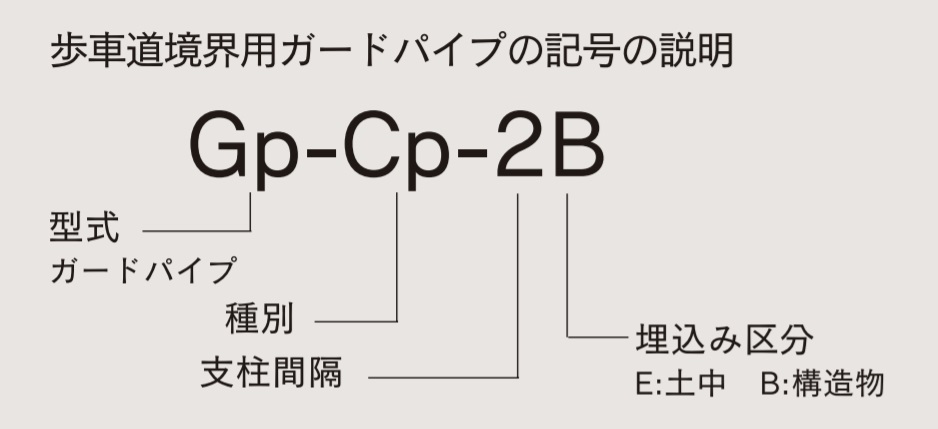

・型式（下図からお選びください）
・数量
・納入場所（お客様住所と異なる場合はお教えください）
・ご希望納期
- 販売単位：
- Price :
- Please contact us
| 種別 | 記号 | ビームパイプ | 支柱 | 支柱 間隔 （m） | 参考 質量 （kg/m） | ||
| 寸法（mm） | 質量 （kg/本） | 寸法（mm） | 質量 （kg/本） | ||||

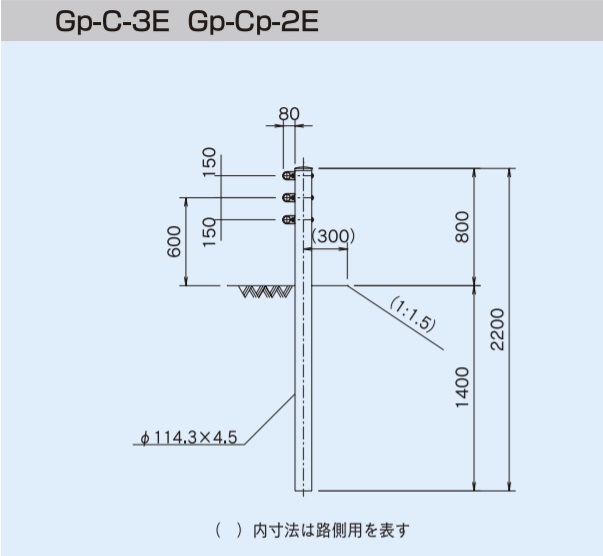

| C | Gp-C-3Ｅ | φ48.6×2.4×2,936 | 8.2 | φ114.3×4.5×2,200 | 27.4 | 3.0 | 20.2 |

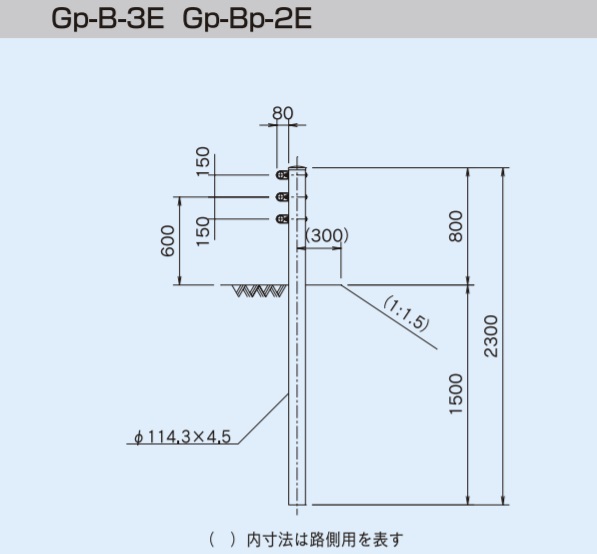

| B | Gp-B-3Ｅ | φ48.6×3.2×2,936 | 10.7 | φ114.3×4.5×2,300 | 28.6 | 3.0 | 23.4 |

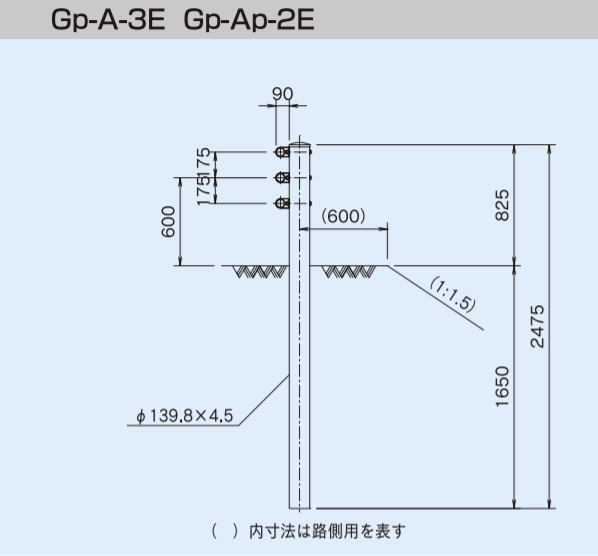

| A | Gp-A-3Ｅ | φ60.5×3.8×2,936 | 15.8 | φ139.8×4.5×2,475 | 38.0 | 3.0 | 33.1 |

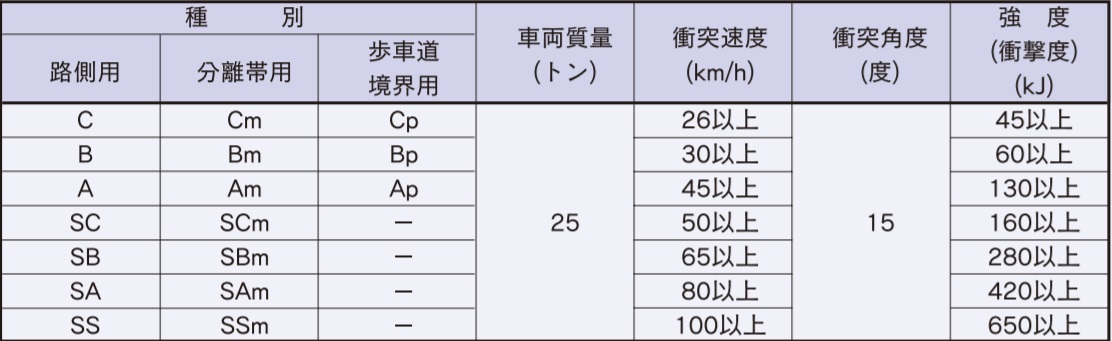

車両用防護柵は、強度（車両衝突したときに突破されない衝撃度の大きさ）
および設置場所に応じて、以下のように種別を設定しています。
