ガードレール（分離帯用－土中用 Cm、Bm、Am種） Item No. KAK-012
＜ガードレールの特徴＞
適度な剛性とじん性を有する波形断面のビームおよび
支柱により構成されています。
破損個所の局部取り替えが容易であり、
設置場所によっては視線誘導の効果が大きいです。
【中央分離帯用】
高速道路などで対向車線への進入を防止します
〇お見積・ご購入をご希望のお客様へ〇
お問合せの際は、下記の情報をお教えください

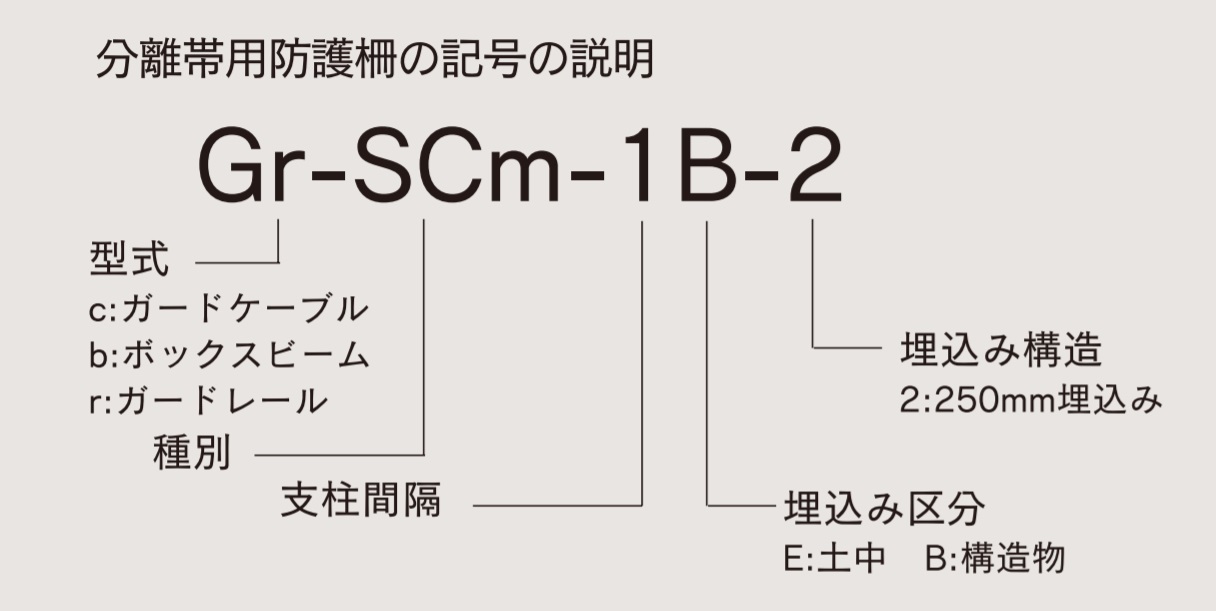

・型式（下図からお選びください）
・数量
・納入場所（お客様住所と異なる場合はお教えください）
・ご希望納期
「支柱だけほしい！」
「袖ビームとボルトだけほしい！」
など単品でも承っております。
PDFの図面をご参考の上、お問合せください
※使用する道路の写真などございましたらスムーズに対応することができます。
- 販売単位：
- Price :
- Please contact us

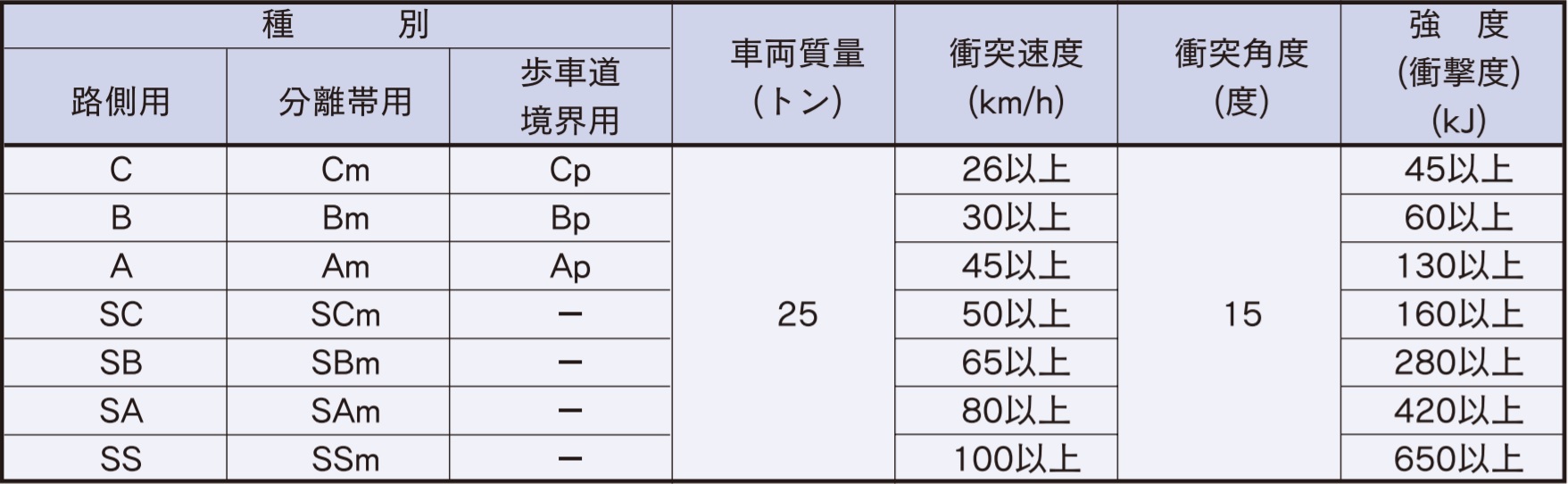

車両用防護柵は、強度（車両衝突したときに突破されない衝撃度の大きさ）
および設置場所に応じて、以下のように種別を設定しています。
| 一般区間 | 重大な被害が発生する おそれのある区間 | 新幹線などと交差または 近接する間 | |||
| 種 別 の 適 用 | 高速・自専道 | 80km/h以上 | A,Am | SB,SBm | SS |
| 60km/h以下 | SC,SCm | SA | |||
| 道路・その他 | 60km/h以上 | B,Bm,Bp | A,Am,Ap | SB | |
| 50km/h以下 | C,Cm,Cp | B,Bm,Bp | |||
| 種別 | 記号 | ビーム | 支柱 | ブラケット | 支柱間隔(m) | 製品1mあたり質量(kg/m) | |||
| 板厚×幅×長さ(mm) | 質量 | 外形×板厚×長さ(mm) | 質量 | 板厚×幅×長さ(mm) | 質量 | ||||

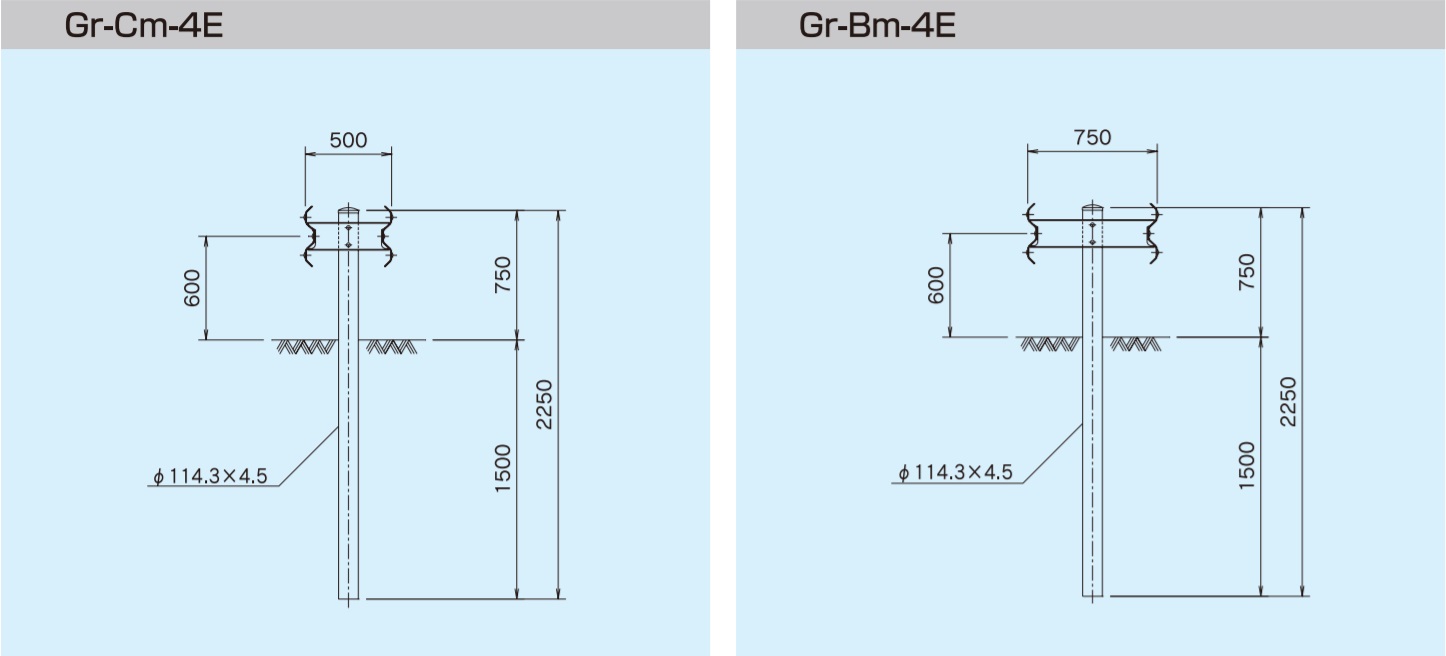

| Cｍ | Gr-Cｍ-4E | 2.3×350×4,330 (2山) | 32.9 | φ114.3×4.5×2,250 | 28.0 | [-160×50×4.5×470 | 4.22 | 4.0 | 29.8 |

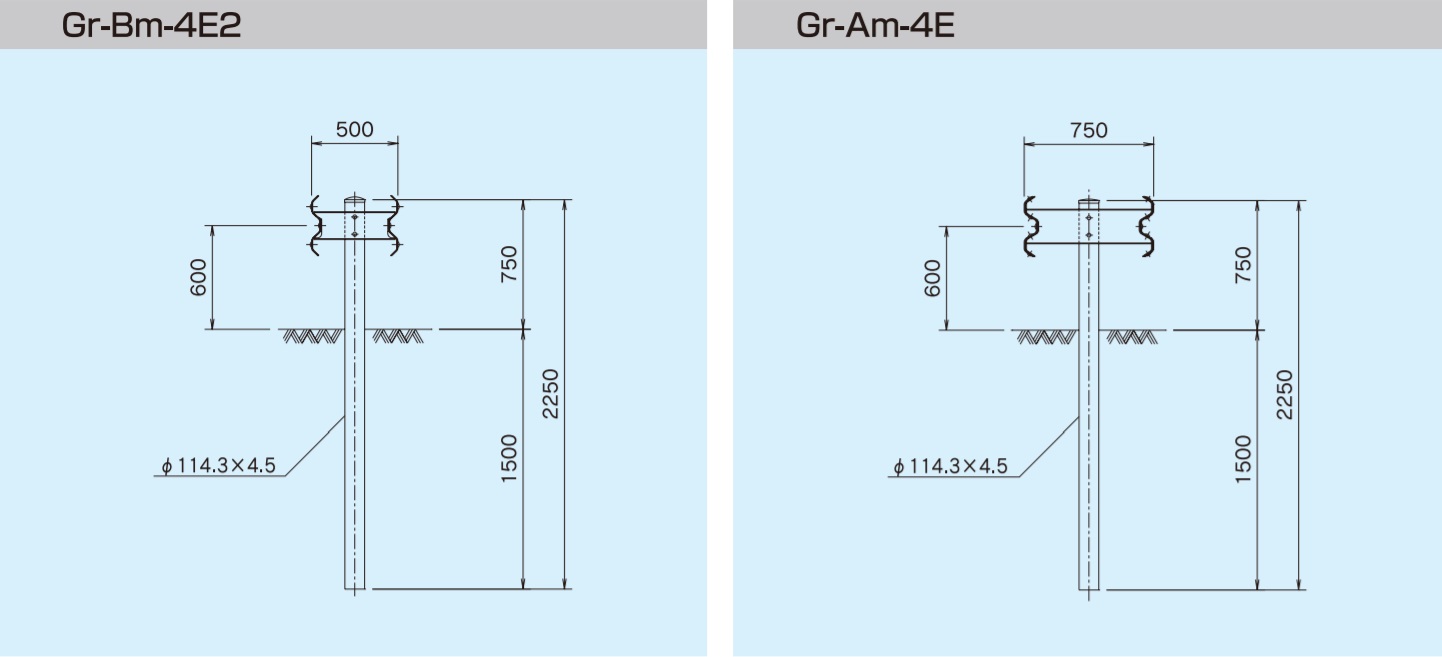

| Bｍ | Gr-Bｍ-4E | 3.2×350×4,330 (2山) | 45.5 | φ114.3×4.5×2,250 | 28.0 | [-160×50×4.5×720 | 6.41 | 4.0 | 37.8 |
| Gr-Bｍ-4E2 | [-160×50×4.5×470 | 4.22 | 35.7 | ||||||
| Aｍ | Gr-Aｍ-4E | 4.0×350×4,330 (2山) | 64.1 | φ114.3×4.5×2,250 | 28.0 | [-200×50×4.5×730 | 7.05 | 4.0 | 47.3 |

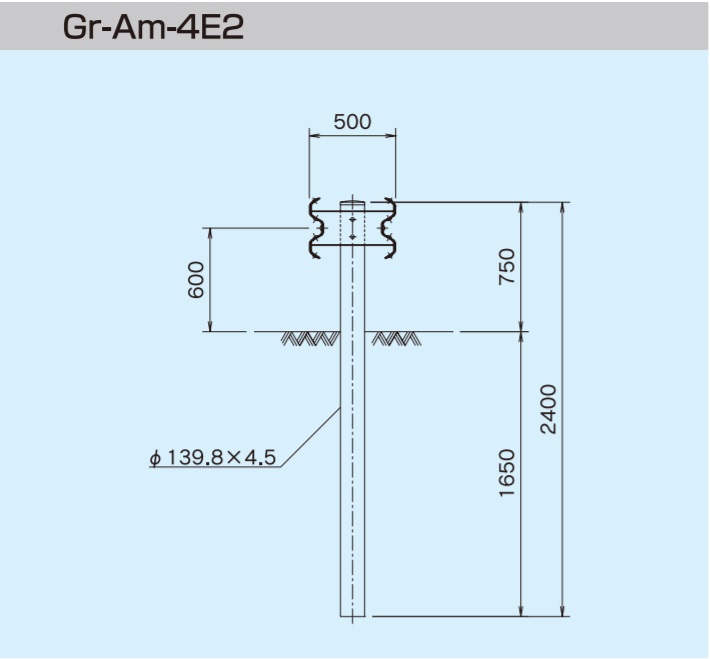

| Gr-Aｍ-4E2 | φ139.8×4.5×2,400 | 36.9 | [-200×50×4.5×480 | 4.3 | 47.1 | ||||
