進入車両強制停止装置 とまるくん Item No. HNI-001
作業員の命を守る！進入車両強制停止装置
●衝撃を緩衝するのではなく、摩擦の力で強制的に車を止める
・「とまるくん」底部に取り付けられた特殊ゴムと路面との摩擦を利用して、車両とともに装置ごと下がりながら最短距離で車両を強制停止させます。
●折畳式の為、コンパクトに収納可能。持ち運びにも便利！
●キャスター付きで移動作業も楽々
●オプションで道路標識やLED矢印が可能
・矢印板のオプションで、LEDタイプと高輝度タイプが用意されています。
〇お見積・ご購入をご希望のお客様へ〇
お問合せの際は、下記の情報をお教えください
・数量
・オプション
・納入場所（お客様住所と異なる場合はお教えください）
・ご希望納期
- 販売単位：
- Price :
- Please contact us
●製品規格
| 名称 | 進入車両停止装置 とまるくん(普通車用) | |
| 材質 | アルミ合金・SUS(ボルト類：鉄、SUS) | |
| 重量 | 約30㎏ | |
| 使用材料 | アルミ合金プレート・成型材 | |
| 表面処理 | 焼付塗装 | |
| ゴム | 成型合成ゴム | |
| 車両 | 移動用車輪Φ100×2個 | |
| 寸法(㎜) W×D×H ※ | 使用時 | 860×1,195×1,070 |
| 折りたたみ時 | 860×400×1,077.1 | |
※LED矢印板を除く

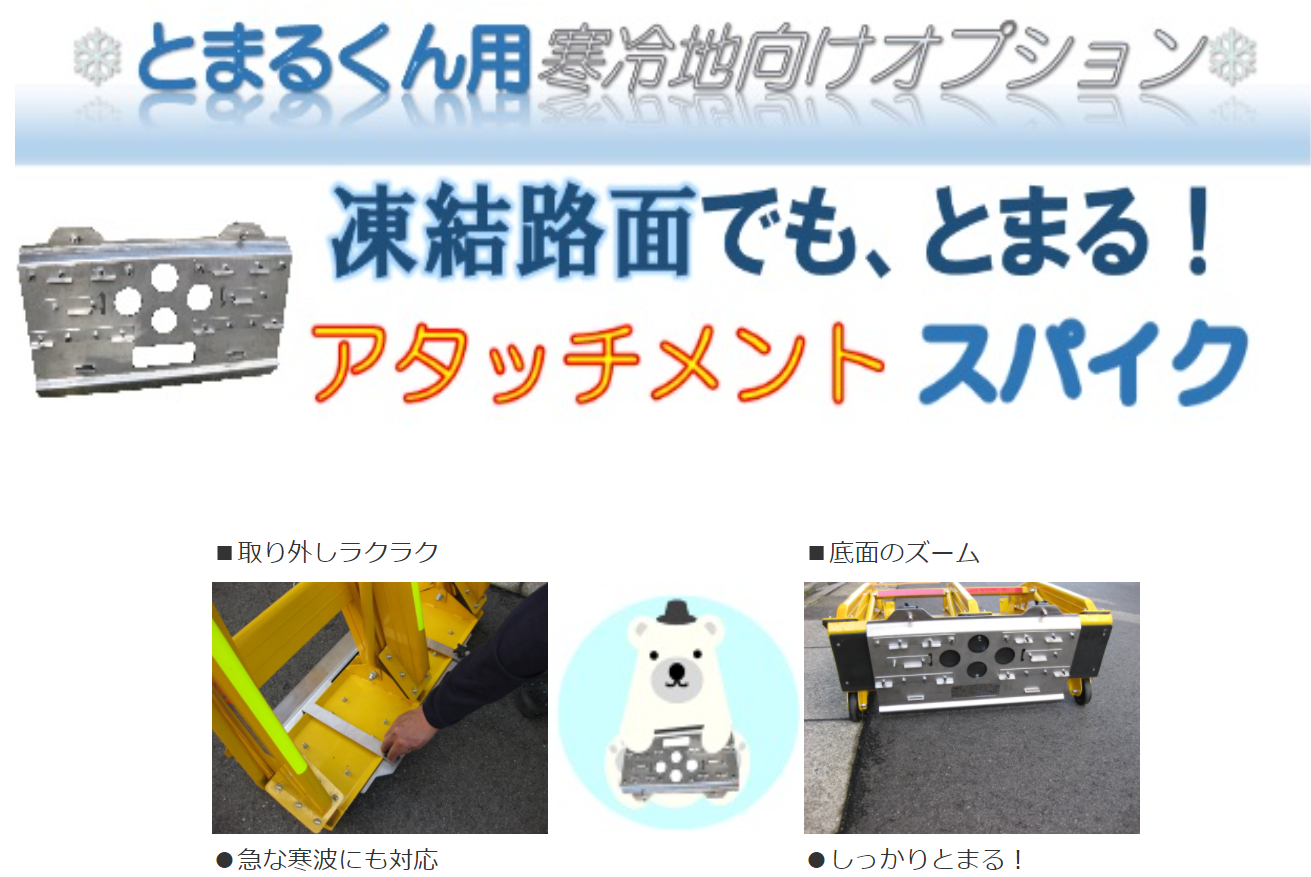

| スパイク仕様 | |
| 材質 | 本体：ステンレス ピン：ステンレス |
| 寸法 | 600×353×86㎜ |
| 重量 | 5.5㎏ |
| オプション | ||||
| LED矢印板 | 高輝度反射矢印板 (赤色地、白色矢印） (黄色地、赤色矢印) | ソーラーユニット | 寒冷地向けオプション アタッチメントスパイク | |
概要
「とまるくん」は道路車線規制時に誤って規制域に侵入した車両を安全に停止させる進入車両停止装置です。オプションの矢印板を取り付けることで、規制表示装置としても使用できます。

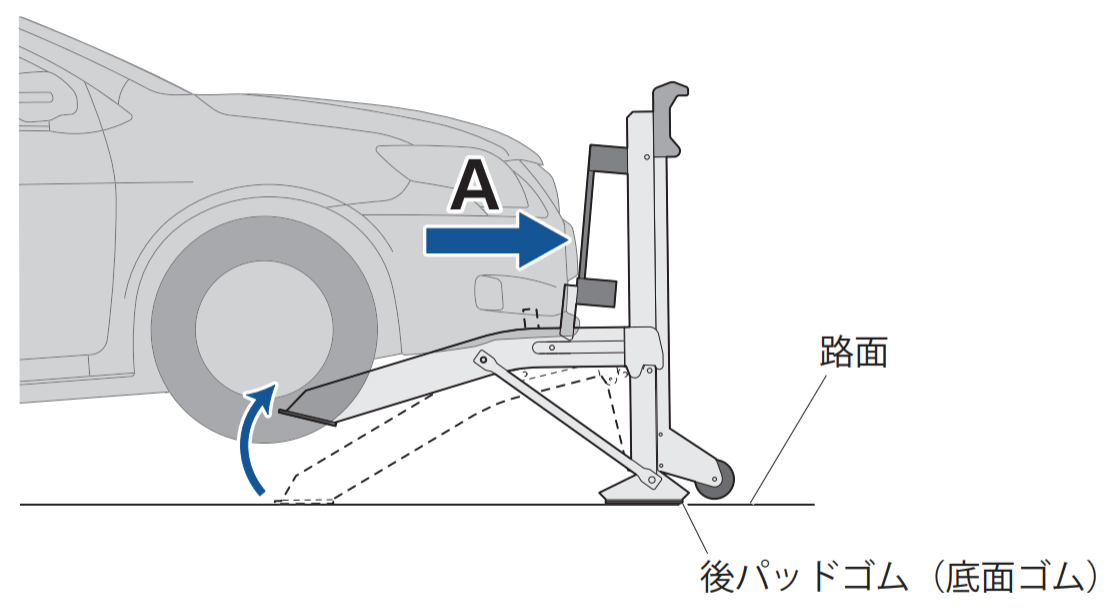

しくみ
「とまるくん」に車両が衝突すると、矢印板がA方向に押されます。このとき、てこの原理で手前に伸びた3本のアームが上に跳ね上げられ、車両を持ち上げ停止の補助をします。衝突の衝撃は底面ゴムに伝わり、路面との摩擦により車両を停止させます。
設置する前の安全点検
※製品の安全性を損なわず正しく使用するために、設置する前に以下のことを確認してください。

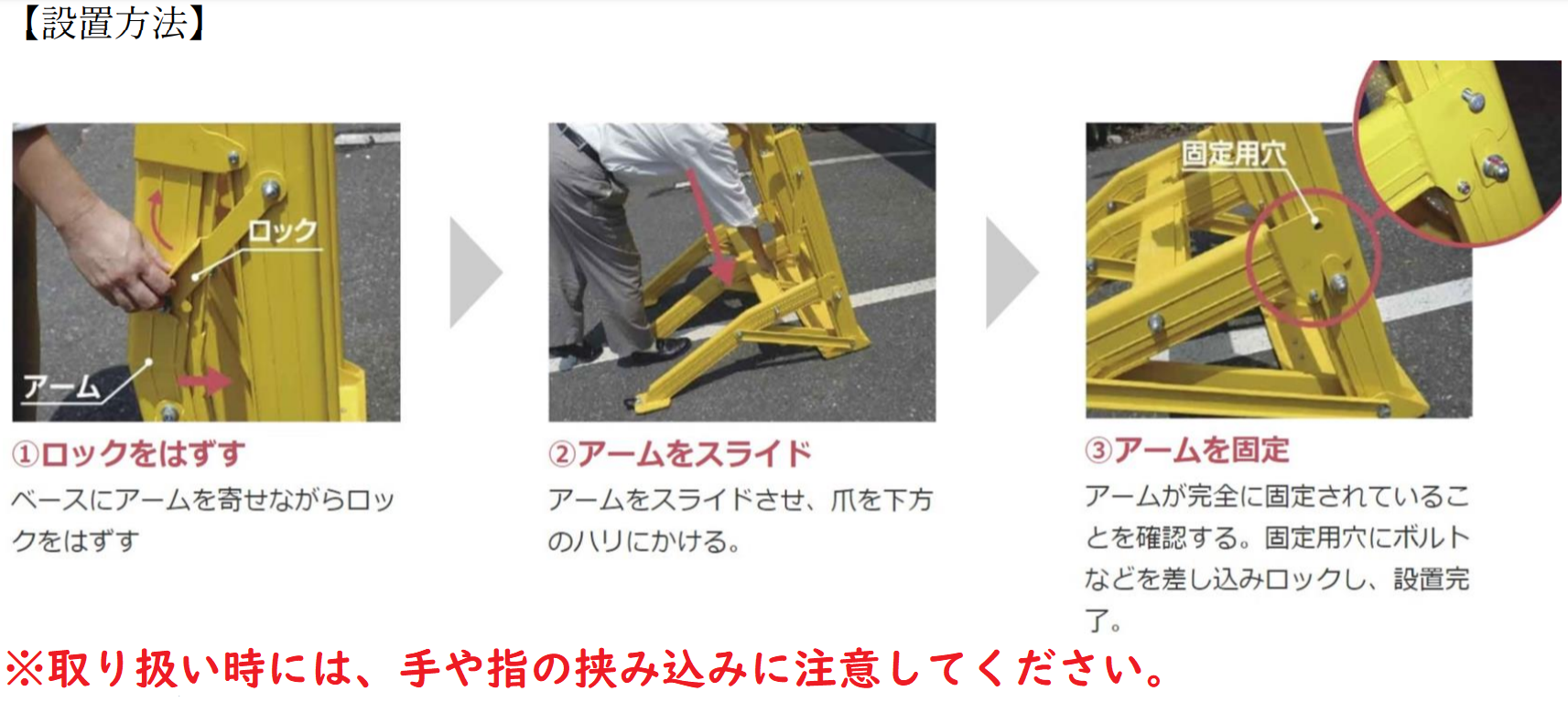

➀手順に従って正しく組み立てができているか。
②路面のゴムが劣化、摩耗、欠損していないか。
(路面ゴムの耐用年数は約3年です。ただし、摩耗の程度により交換を推奨します。)
③組み立て後に、不安定な箇所やガタつきがないか。
④車輪が回転するか。取付ブラケットに変形はないか。
⑤アームやマストにゆがみがないか
⑥固定ピンなどの各種部品やボルトが腐食していないか。ボルトのゆるみはないか。

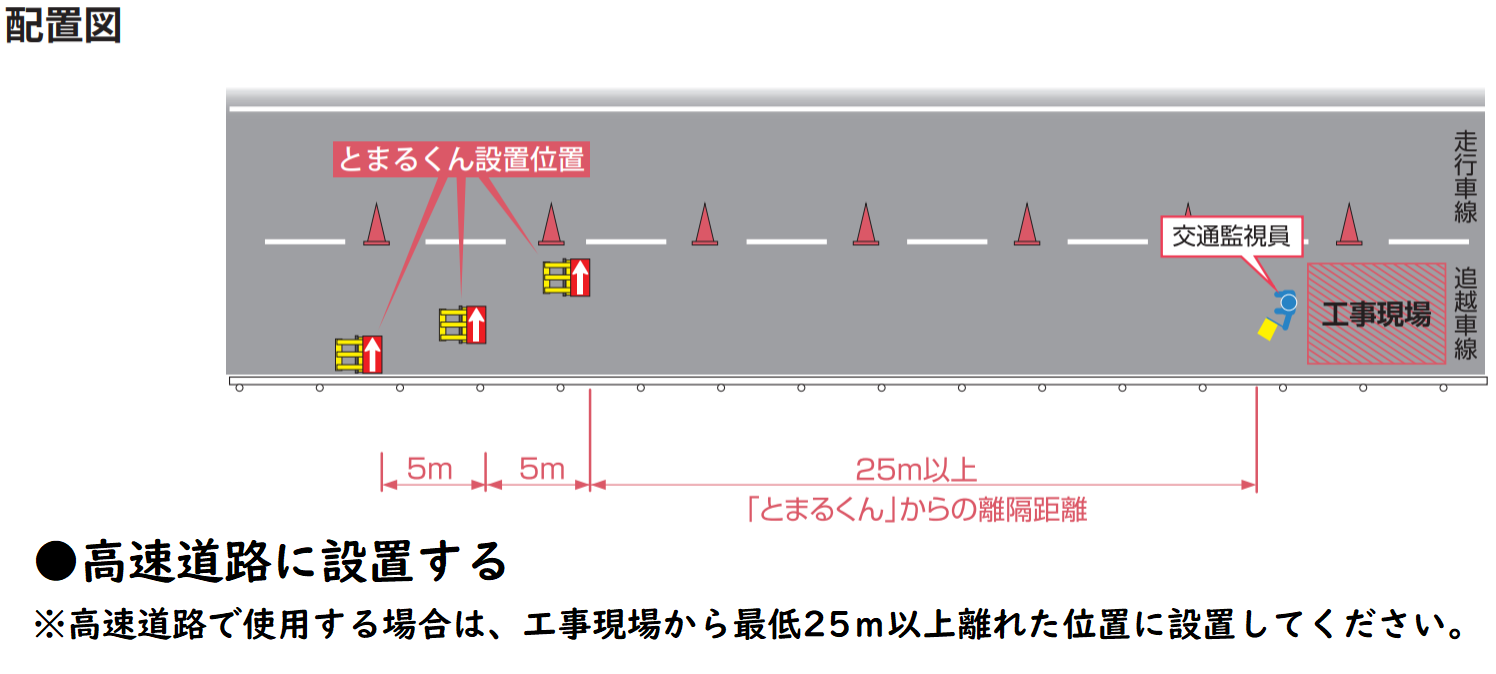

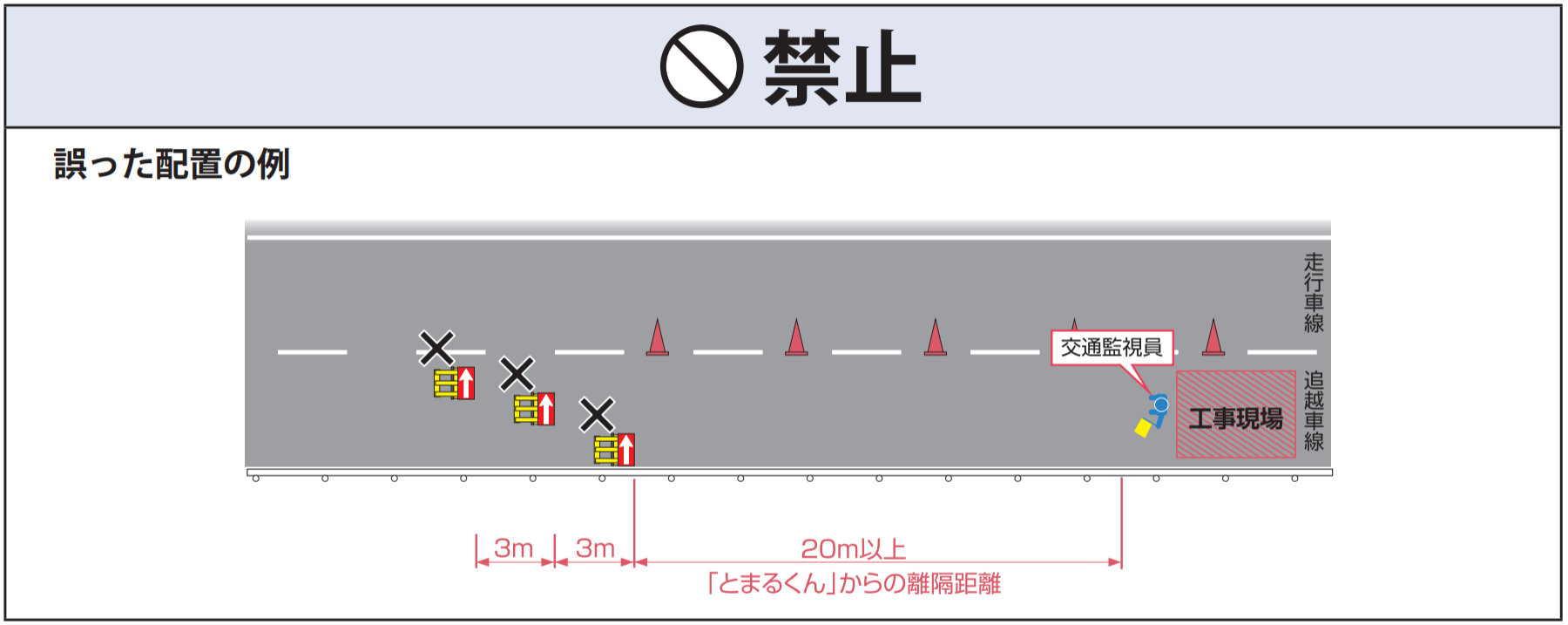

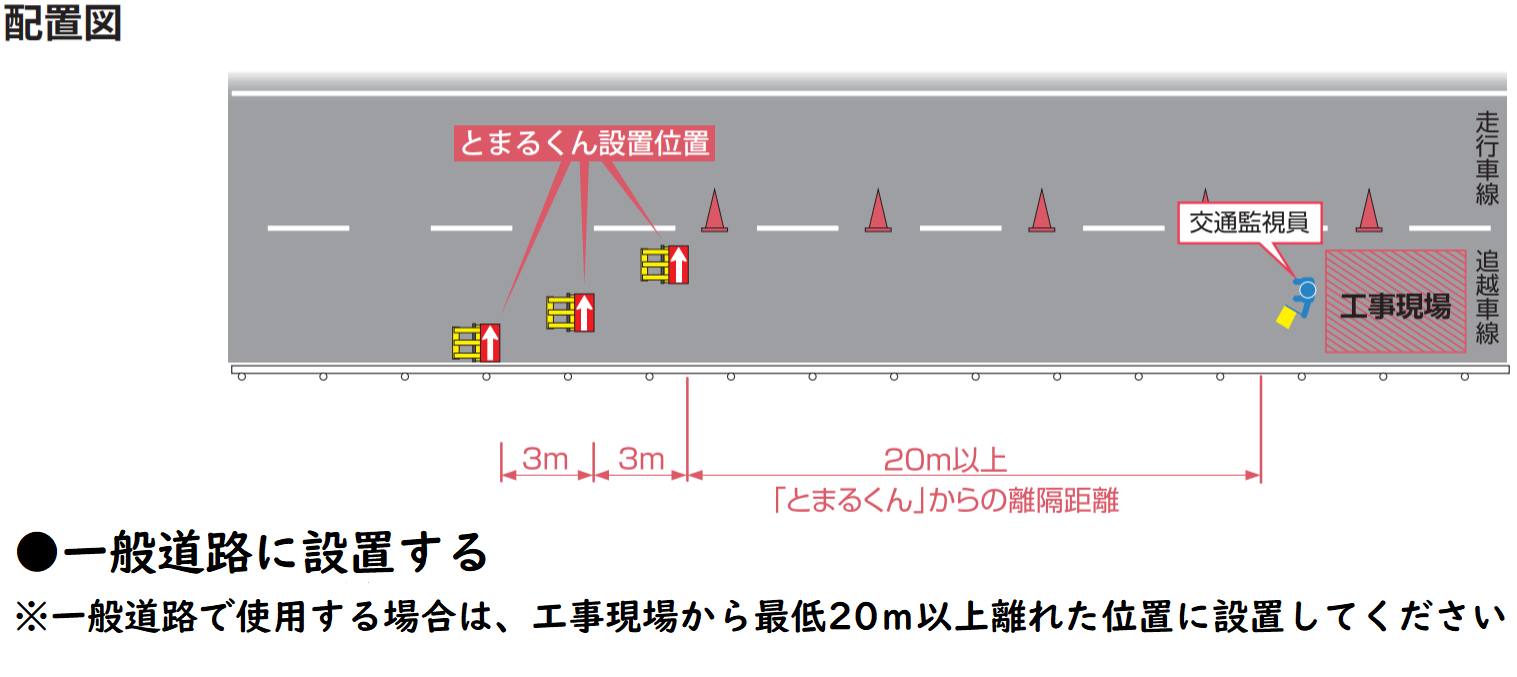

「とまるくん」の設置について
※「とまるくん」を設置する際は、下記の条件を必ず守ってください。
●自然条件
・「とまるくん」は、アスファルト路面、およびコンクリート路面専用です。

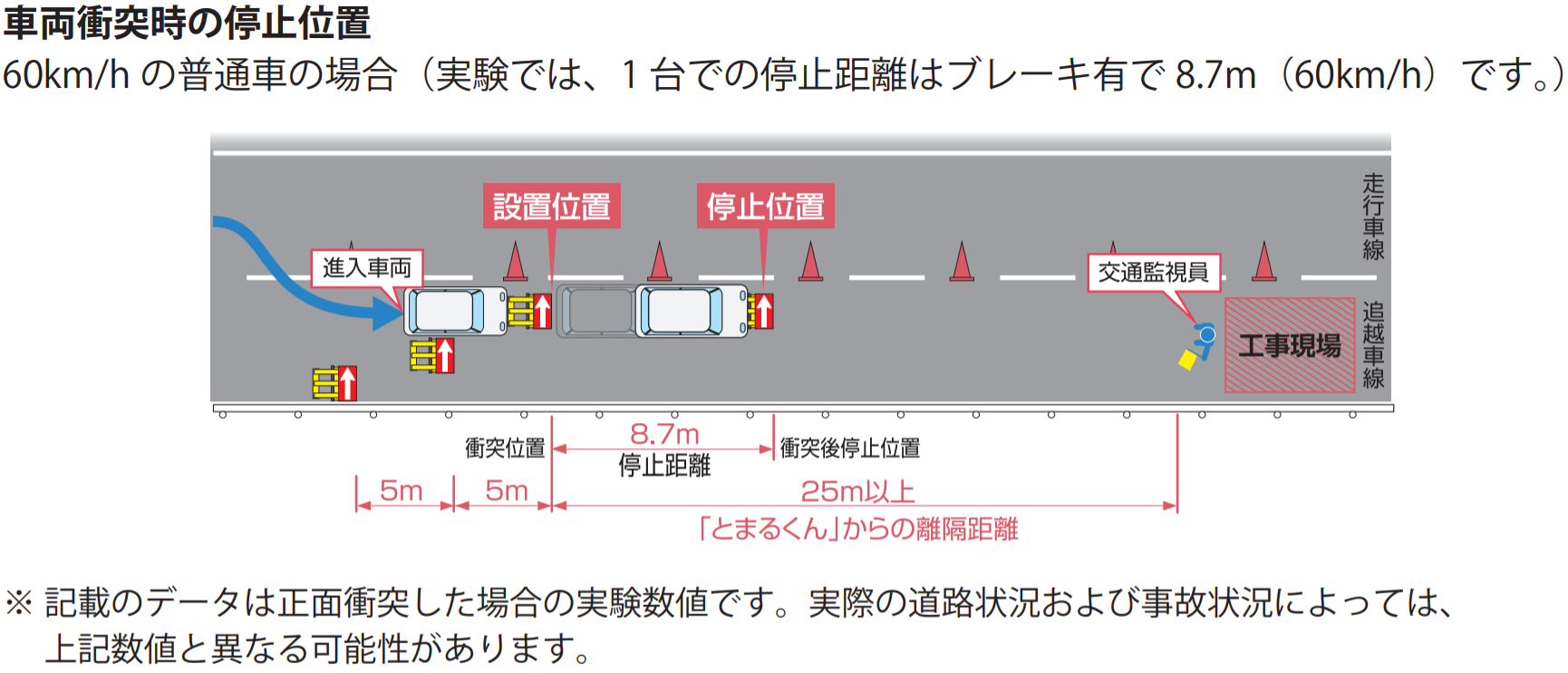

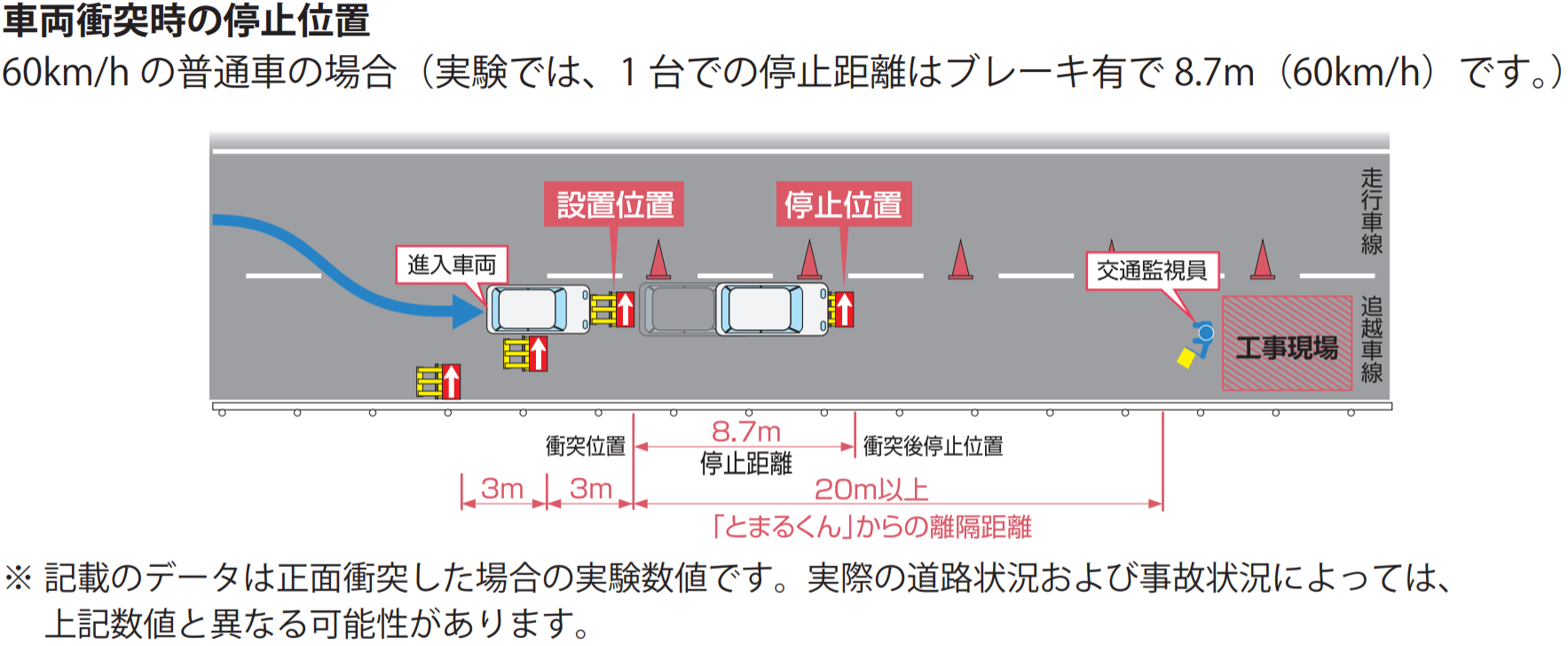

・湿潤路面では、乾燥路面に比べて停止距離が長くなります。
・路面が凍結、および積雪の場合は、停止性能が発揮できません。
●現場条件
・本体ゴム面に、砂・土・油などの異物が付着していないことをご確認ください。
また、設置路面にも、砂・土・油などの異物がないことを確認してください。
・工事現場と「とまるくん」の間で作業したり、交通誘導員の配置をしないでください。

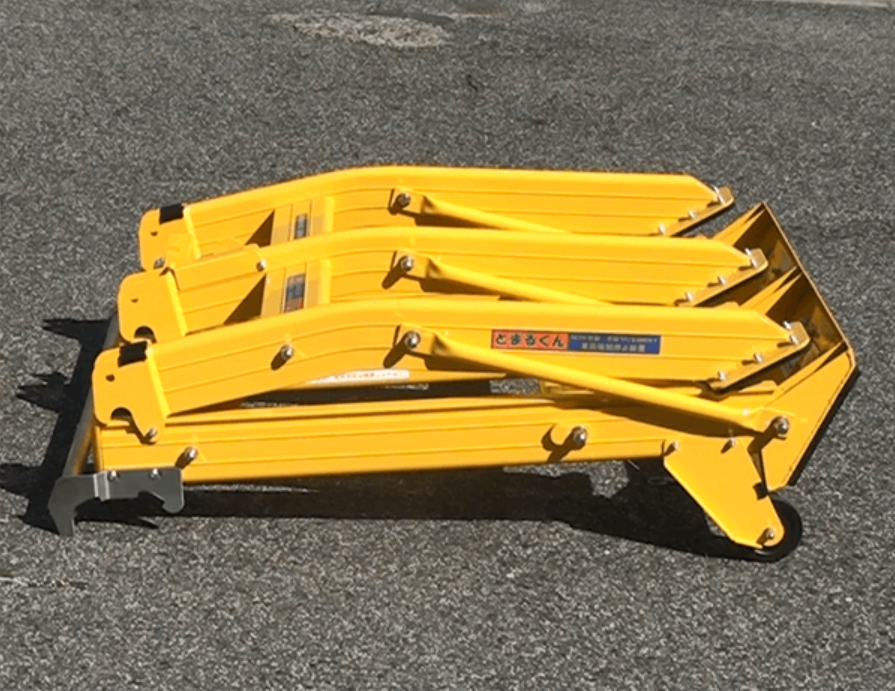

折りたたみ収納時
・「とまるくん」を折りたたむと、コンパクトに収納できます。作業車両への段積み収納も可能になります。
なお、車両積込時や使用しない際は、転落防止のために寝かせて保管してください。

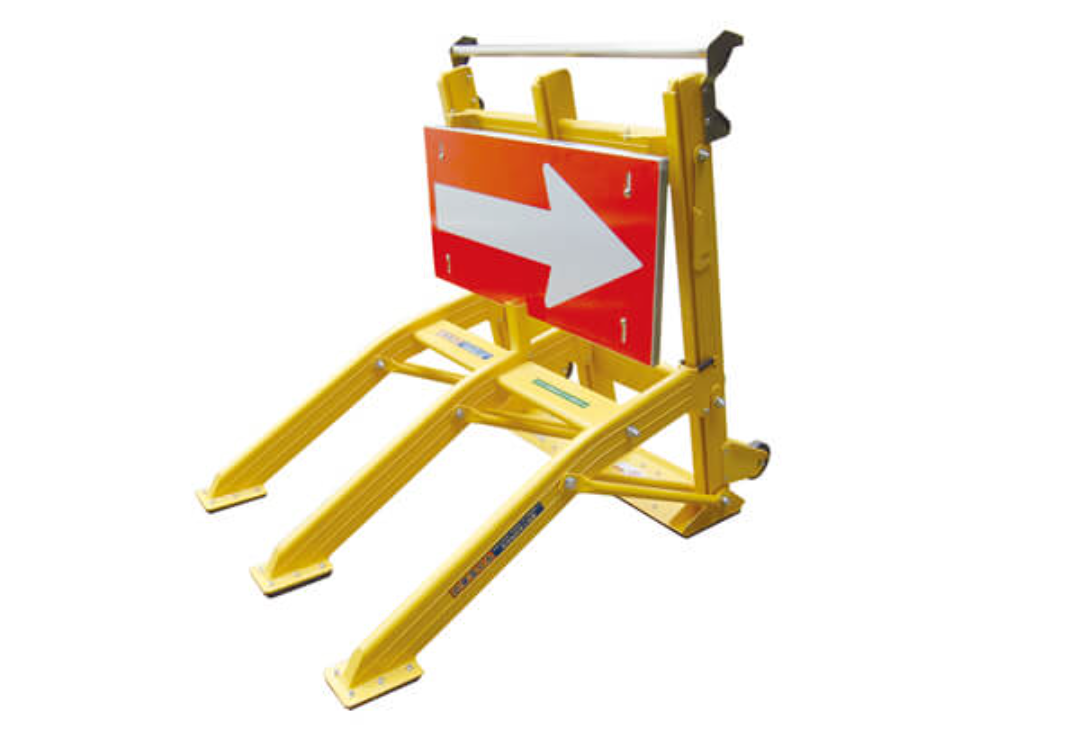

使用時姿
※矢印板はオプションです。

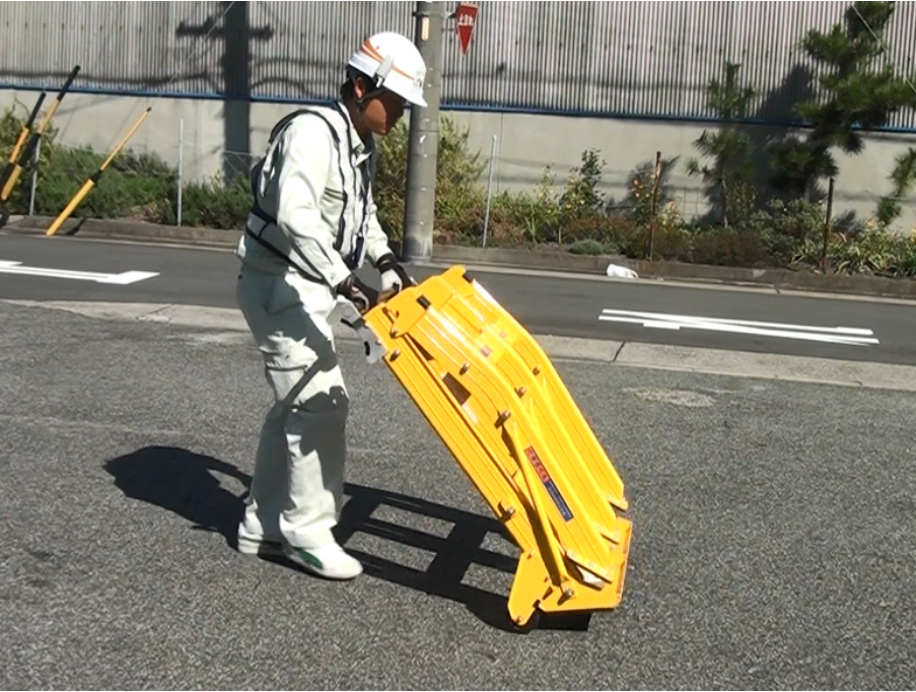

キャスター付きだから作業員1人でも楽に移動
・「とまるくん」にはキャスターが付いています。折りたたんだ状態で、作業員1人で移動させることが可能です。ただし、作業車両への積み降ろしは、安全確保のために必ず2人で作業をしてください。
