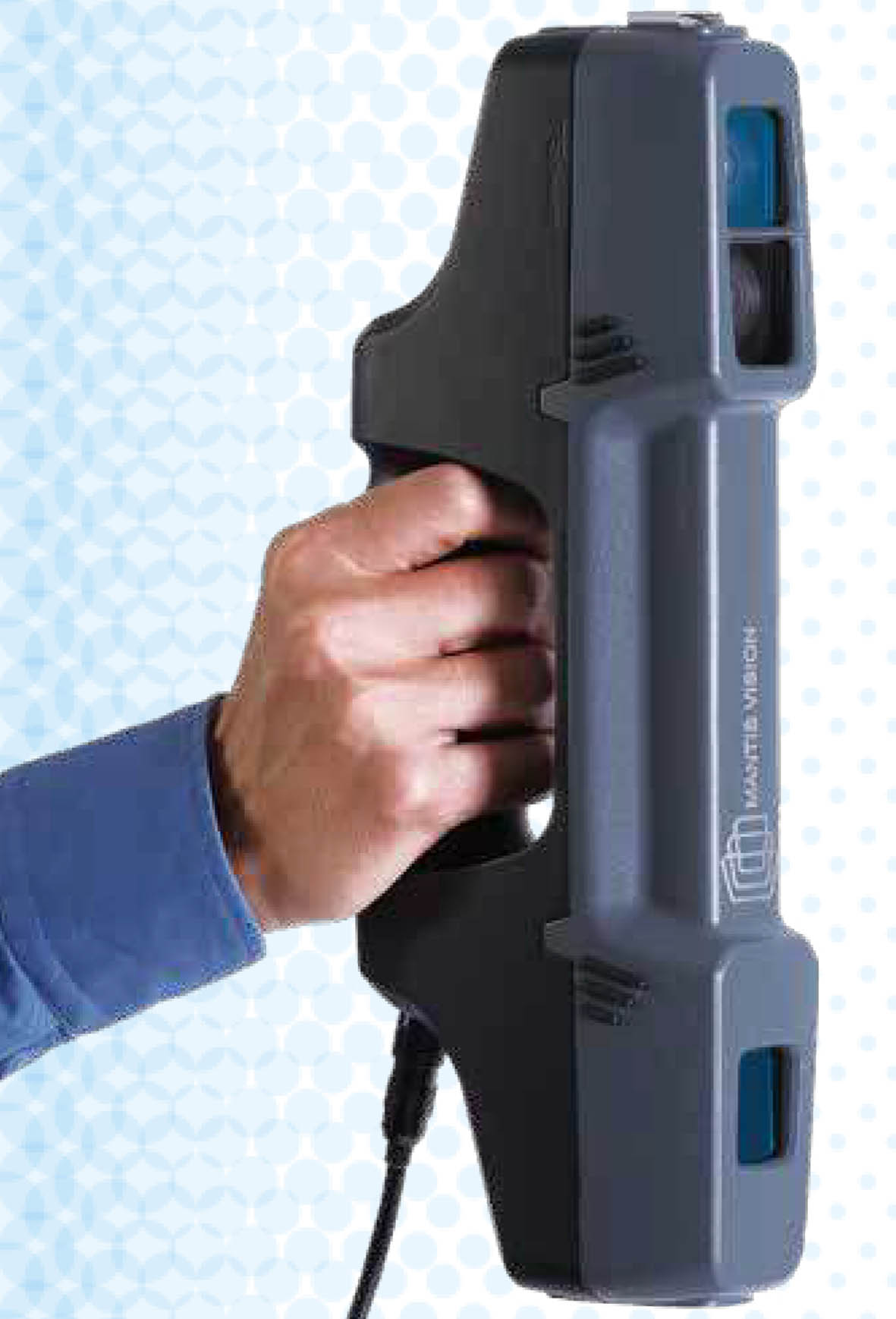

ハンディ3Dスキャナー F6 SMART / F6 Short Range Item No. FTR-001
スピーディに広範囲を3Dスキャン
MANTIS F6 ハンディ3Dスキャナは、事前マーカー設置作業が不要なうえ小型・軽量なので、現場で手軽に広範囲を詳細な形状計測が可能です。
赤外線レーザプロジェクターで図形パターンを照射し、赤外線用CMOSカメラで撮像することにより形状計測を行います。この方法によりハンディ型では破格の高速スキャニングとロングレンジ計測を実現しました。
同時に、可視光用CMOSカメラで撮像し、点群上にカラー情報を載せることもできます。
この画期的な商品は、政府の「ものづくり補助金」申請で、半分の補助を受けられますし、税制上の優遇もあります。
3Dデータ上での検討で現場への現地調査を減らして感染症対策を行う、といった目的ならさらに補助率は上がります。
今こそぜひご検討ください。
※お問合せの際はモデル、納入場所、数量をご教授願います。また、技術的な相談が必要な場合はその旨お知らせください。
- 販売単位：
- １台
- Price :
- Please contact usお問合せください
| モデル | F6 SMART | F6 Short Range |
| 精度 | 1～2mm@スキャン距離1m | 0.5mm@スキャン距離0.3m |
| 点群のカラー化 / テクスチャ貼付 | 可能 | |
| レーザの安全クラス | クラス1 | |
| 環境光による影響 | 室内～屋外(曇天)で計測可 | 室内～屋外で計測可 |

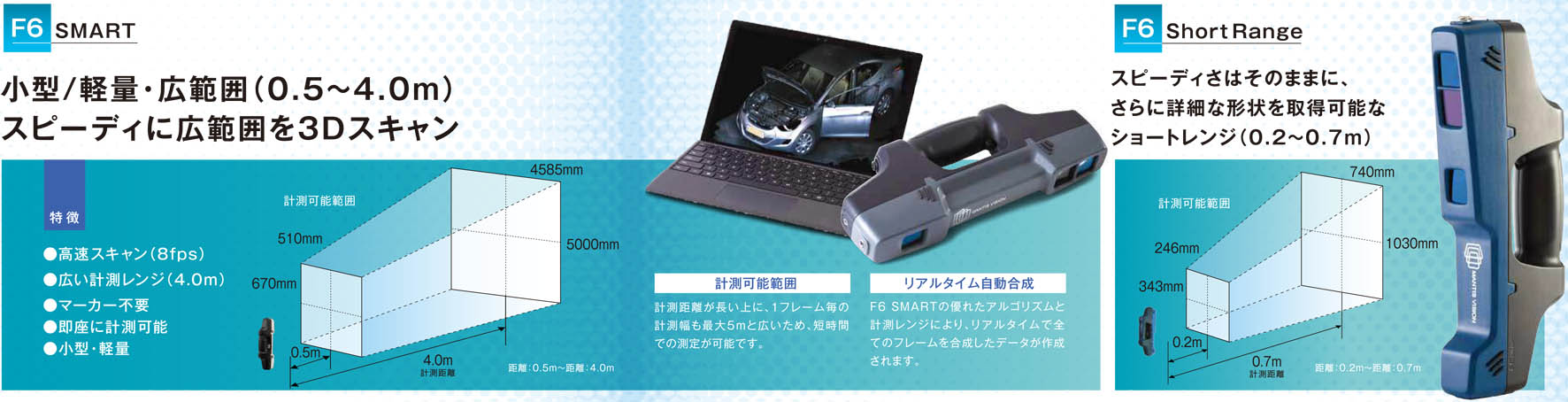

| 計測可能距離 | 0.5～4.0m | 0.2～0.7m |
| 最短距離での視野範囲(縦×横) | 670mm×510mm | 343mm×246mm |
| 最長距離での視野範囲(縦×横) | 5000mm×4585mm | 1030mm×740mm |
| 視野角度(縦×横) | 54°×68° | |
| フレームレート | 最大8fps | |
| レーザ照射時間 | 5ms-40ms | |
| 点群取得速度 | 最大64万点/s | |
| 寸法(H×D×W) | 320mm×120mm×45mm | |
| 重量 | 1.2kg | |
| 動作温度 | 0℃～50℃ (ただし結露しないこと) | |
■適用事例
●和服や洋服などの衣類計測
衣服をスキャンし、テクスチャ処理することで実物や写真と見分けのつかないデータを取得できます。3Dデータは、様々な角度から確認できますので、多種多様な目的に活用いただけるでしょう。

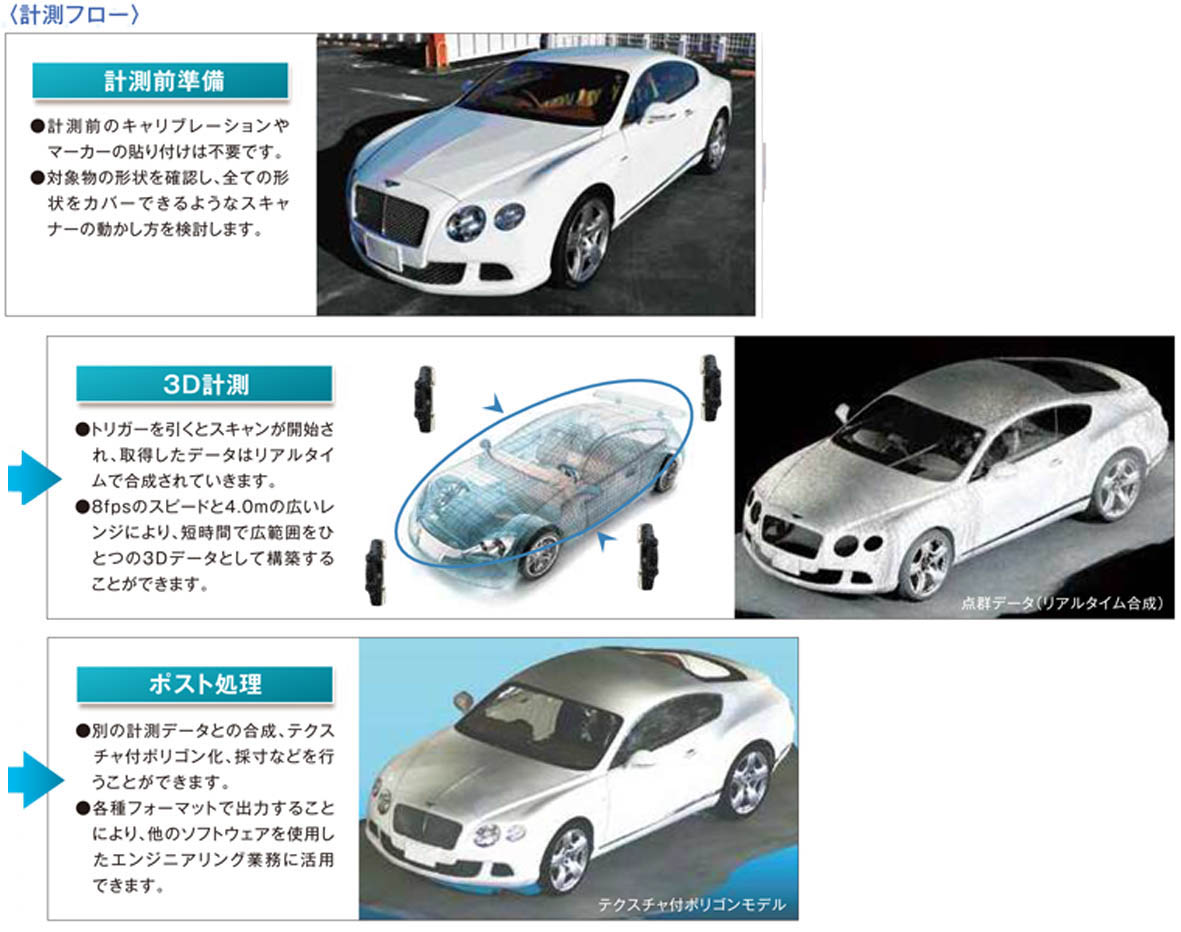

●自動車のボディやエンジンルームの計測
ハンディ型ですので手軽に持ち出し、自動車のボディやエンジンルームを計測することができます。
広範囲高速スキャンのF6 SMARTならボディは数分で完了。エンジンルーム内を計測すれば、部品の組付有無の確認もできます。
●プラント設備内のデジタルデータ作成
天井や壁の配管やダクトなどをスキャンすることにより現場のデジタルデータを取得。また、タンクや制御盤の裏など地上型レーザースキャナでは捉えにくいエリアをスキャンし、データを合成すれば、建屋すべての形状をデータ化可能です。

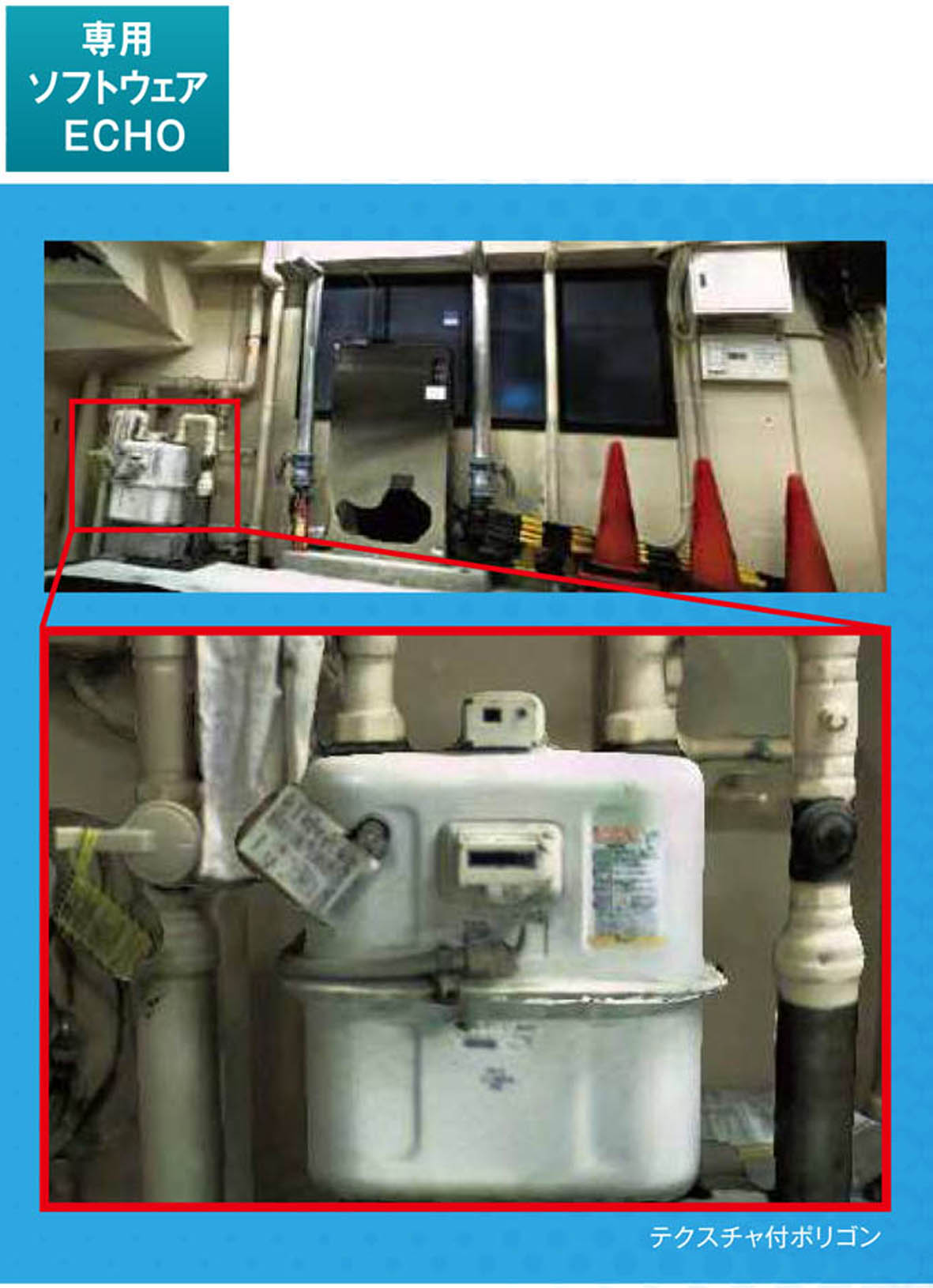

F6 SMART / Short Rangeは計測・後処理ソフト『ECHO』を同梱しています。
寸法測定、ノイズ処理、データ出力など様々な処理を行うことができます。
●リアルタイム合成機能
撮影した各フレームは独自のアルゴリズムでリアルタイムに合成・表示されるため、状態をモニタリングしながら計測できます。
●寸法・角度の測定、ノイズ処理機能
スキャンしたデータに対し、その場ですぐに寸法測定や角度測定を行うことができます。
また、スキャンし取得した点群データの中からノイズとして現れた浮遊点を除去する機能もあります。ノイズ除去で、よりきれいな点群データを取得可能です。
●データ出力形式
テクスチャ付ポリゴンデータをPLYで出力できます。また、MVX, PLY, OBJ, PTS, XYZ, E57, STLの出力形式に対応します。
| CPU | Intel Core i7以上 (4コア推奨) |
| メモリ | 16GB以上 |
| モニター解像度 | 1280×720以上 |
| OS | Windows10 (64ビット) 推奨 |
| ファイル出力形式 | MVX, PLY, OBJ, PTS, XYZ, E57, STL |
計測データをエンジニアリングに活用
3Dスキャナは、ソフトウェアによって一層便利で、革新的な活用が可能となります。

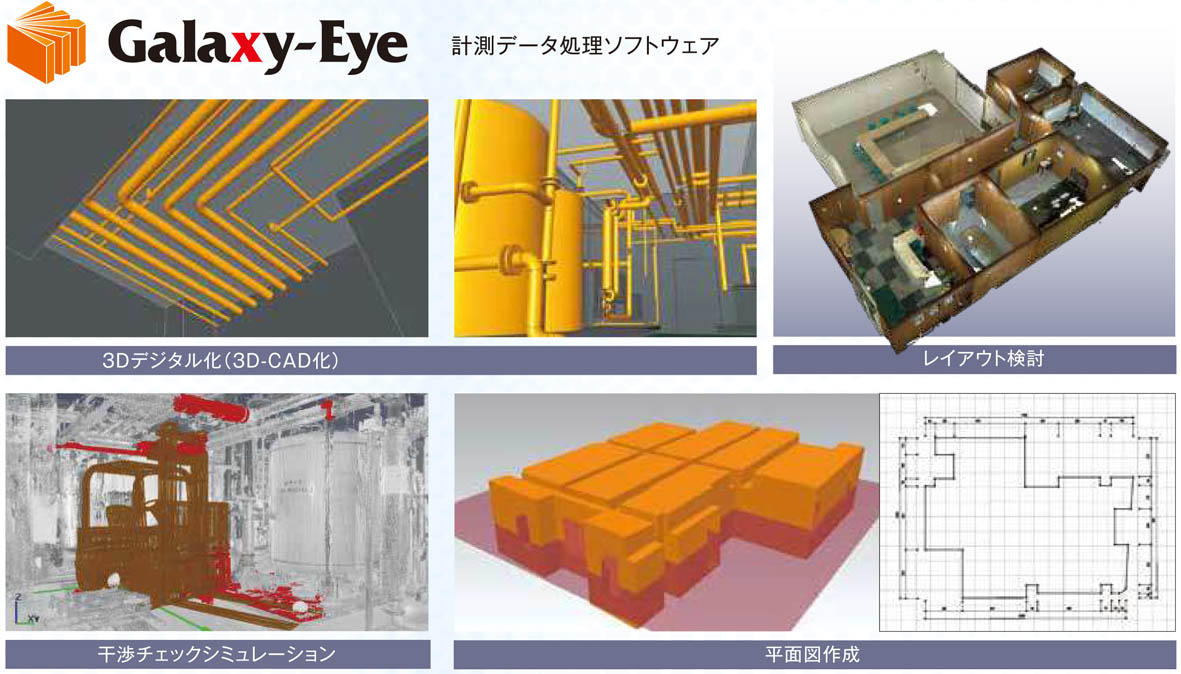

配管、ダクト、鋼材のCAD化や干渉チェックシミュレーションを行うことができ、様々な検討用図面・資料として活用できるようになる『Galaxy-Eye』のリンクもご覧いただき、ご検討ください。
