水抜パイプ用・土砂流出防止材　NKフィルター Item No. NISAN-001

【NKフィルター】
擁壁等の水抜パイプ用・土砂流出防止材
一発施工の水抜きパイプ用フィルターです

＜用途＞

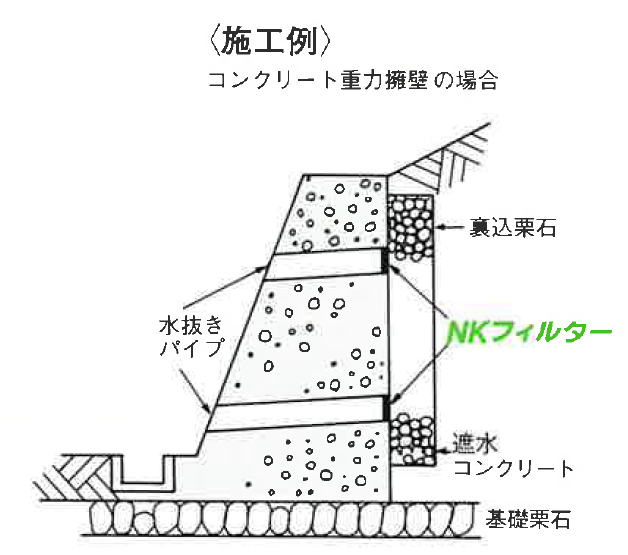

コンクリート擁壁、ブロック積あるいは石積擁壁、プレキャストL型コンクリート擁壁、コンクリート吹付工事等の、全ての水抜パイプの目詰り防止に効果的に適用できます。PVC有孔管、その他の排水管の端末材としても利用できます。

＜NKフィルターとは・・・＞
擁壁等の水抜パイプ用・土砂流出防止材です。

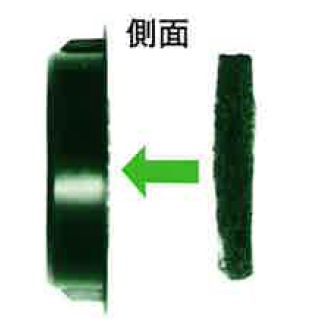

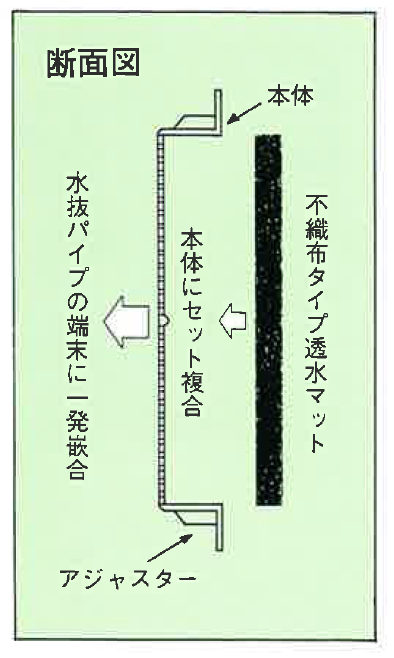

軟質ポリエチレン製の網状フィルター本体と、その凹部に、
不織布型透水マットを挿入複合した二重構造の透水材です。
適度の柔軟性があり、アジャスターの働きによって一規格
によって、塩ビパイプはVPにもVUにも適合します。

NKフィルターはあらゆる水抜パイプの、あらゆる状態に対応
できると言えます。その簡便性と経済性は無類で、全国的に
御好評いただいているものです。

〇お見積・ご購入をご希望のお客様へ〇
お問合せの際は、下記の情報をお教えください
①品番（下表からお選びください）
②個数
③納入場所（お客様住所と異なる場合はお教えください）
④ご希望納期

販売単位：
1個より販売できます　※送料別途
Price :
Please contact us

参考価格表

品名品番適応口径対応パイプ梱包入数価格（円）
NKフィルター40X40～44VU40
VP40		20019,800
50X50～57VU50
VP50
SU50
LP50		10010,800
50F50～5710012,800
65X65～75VU65
VP65
SU75
LP75		506,900
65F65～75507,900
75X77～83VU75
VP75		507,900
75F77～83509,400
90X85～92 509,800
100X100～107VU100
VP100		509,800
100F100～1075011,800
150X146～154VU150
VP150 		適宜400/個
150F146～154適宜500/個

※上記価格は参考価格です。予告なく変更になる場合がございます。
※梱包入数以下の出荷は可能ですが、上記価格より高くなる可能性がございます。
※上記7サイズで、すべての水抜パイプに対応します。 また、7サイズとも”あとづけ工法”を適用できます。
※φ60前後で上記に適合しない場合は「TMフィルター」をご参考ください。
　→→→水抜孔用簡易集水器　TMフィルター

Q&A


NKフィルターの取付について


Q1．NKフィルターのXとFの違いは？

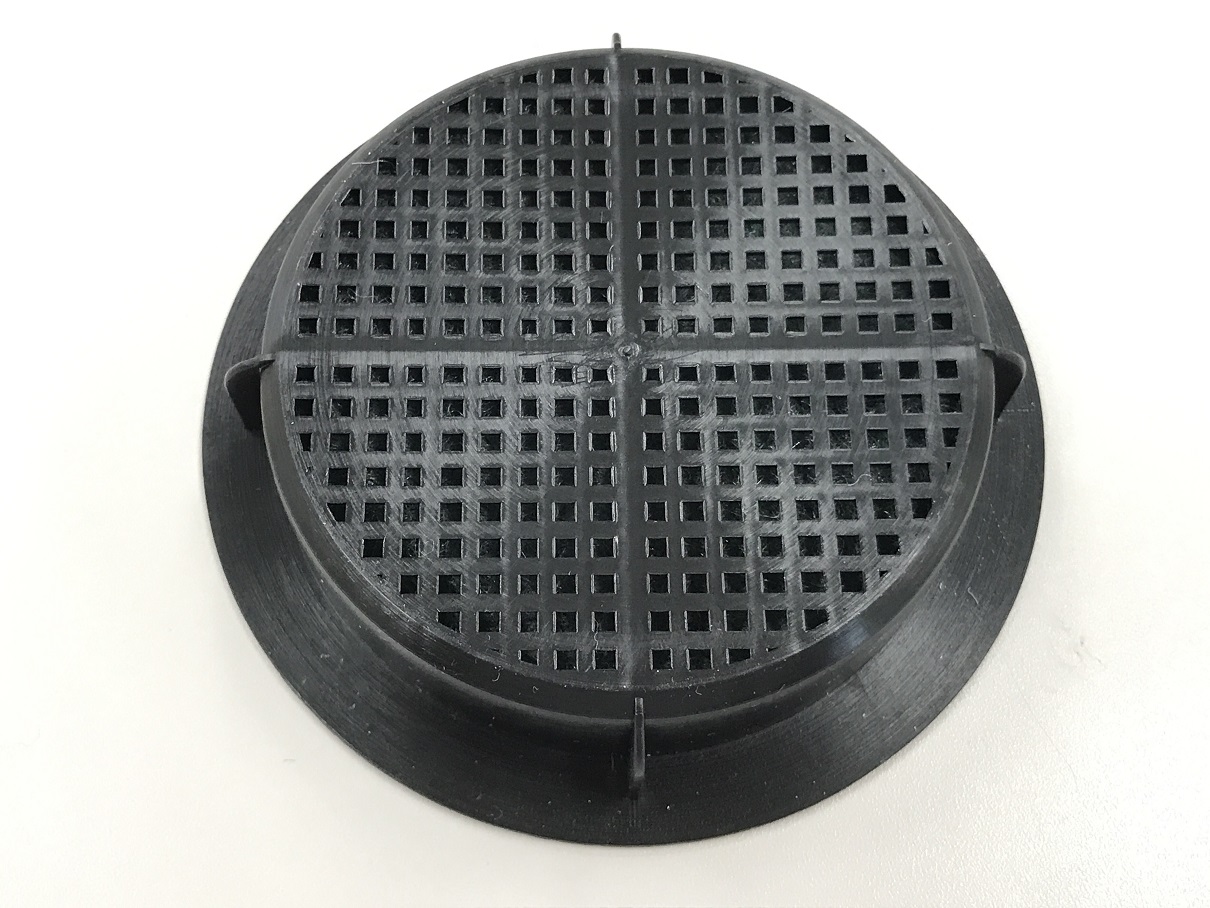

A1．Xタイプはポリエチレン製ネット本体のみです。

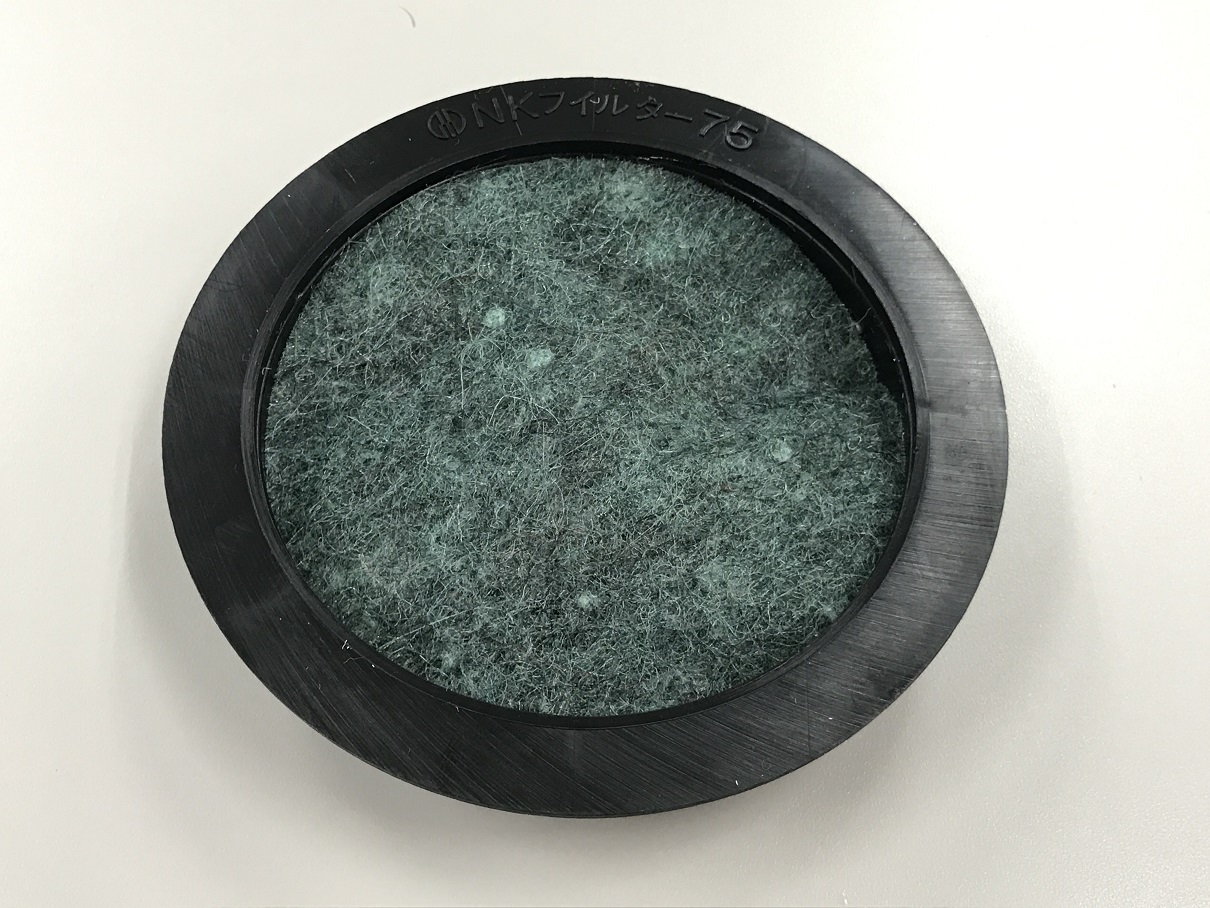

　　　Fタイプはネット本体に不織布の透水マットをセットしたものです。


Q2．XとFの選定の基準は？
A2．NKフィルターはそもそも砕石又は栗石による透水層に混じった砂分を擁壁の水抜穴から道路側へ
　　　出さない為に取付けます。よって基本的にはFタイプをご使用ください。
　　　現場の判断によりますが土質などの条件により、透水マットの目詰まりが考えられる場合は
　　　Xタイプをご使用下さい。


Q3．VP管、VU管どちらにも使用できますか？
A3．使用できます。VPは肉厚管、VUは薄肉管ですのでVU管の方が内径は大きくなります。
　　　従って、VP管に嵌める場合は少し窮屈ですが手の平を使って回す様に捻じ込むと取付出来ます。


Q4．PCのコンクリート擁壁の水抜穴にも使用出来ますか？
A4．適応孔径の範囲内であれば取付可能です。
　　　PCの擁壁の場合は擁壁の水抜穴の形状が表側から裏側にかけて孔径が小さくなっている物があります。
　　　メーカーにより様々ですのでメーカーにご確認ください。


Q5．既存の擁壁の水抜穴にも使用できますか？
A5．既存の擁壁の取付は現場状況、予算などによりいくつかの方法が考えられますが、古くなった擁壁で
　　　水抜穴が機能していない場合は新たに削孔し水抜穴を設ける方法があります。
　　　例えば75φの水抜穴を設けるのであれば100φ位で削孔し、75φパイプの先にNKフィルターを取付、
　　　前面から削孔した穴に挿入し、周囲をモルタルなどで補修する方法をおすすめします。
　　　コストも手間もかけたくない場合はNKフィルターのあとづけ工法をご検討下さい。
　　　一般のご家庭の擁壁の水抜穴や新設の工事であっても裏込砕石の投入時に透水マットが外れてしまった
　　　り、透水マットを取付けずに埋戻してしまった場合などにご使用頂いています。
　　　詳細はあとづけ工法のパンフレットをご覧下さい。

特長

１．嵌合するだけ・一発で施工完了・簡便性は無類
カンカン帽型の頭部を、パイプの内側へ挿入するだけで透水マット工事完了。
NKフィルターだけがもつ特長です。

２．埋戻作業時に外れたり、ずれたりせず安定性は抜群
カンカン帽型のツバが堅牢にできており、パイプの切り口に沿い、外れたり、ずれたりの心配は全くありません。

３．パイプはVPにもVUにも適合

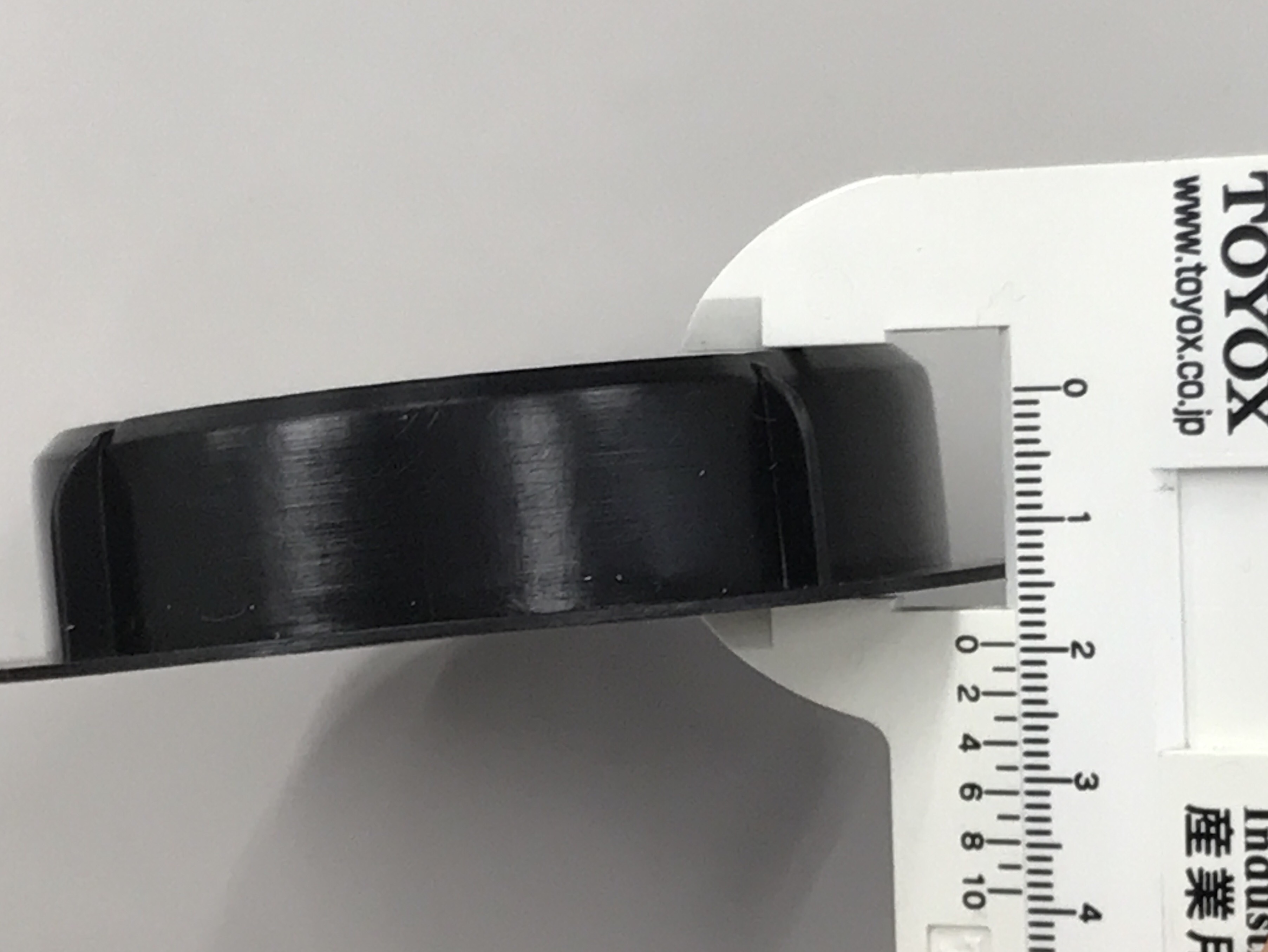

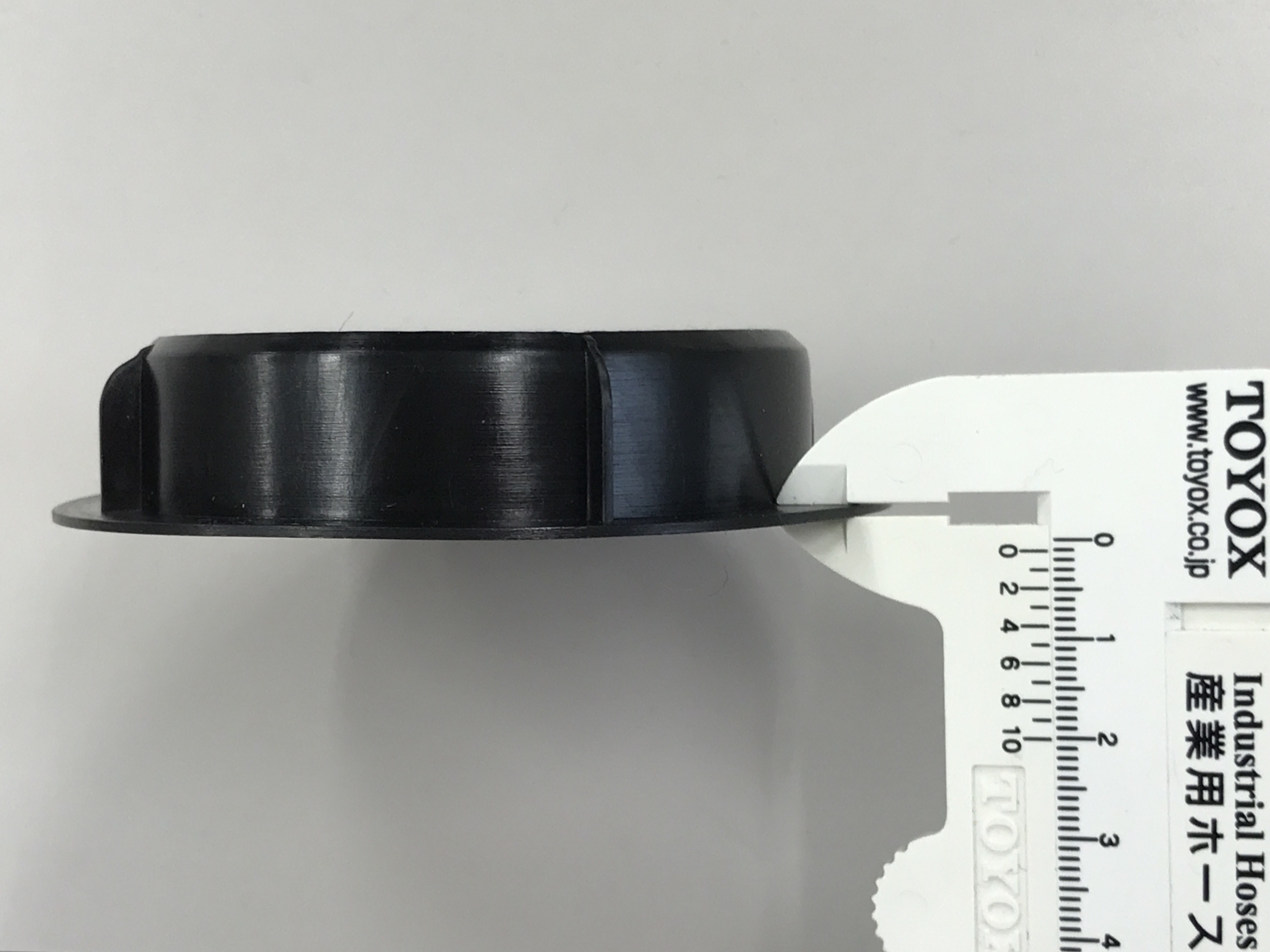

サイズ調整用の突起アジャスターの考案があるので、VU・VPパイプともにフィットします。VPの場合には、捻込む要領で挿入しますと、アジャスターは変形してパイプに沿うように納まります。

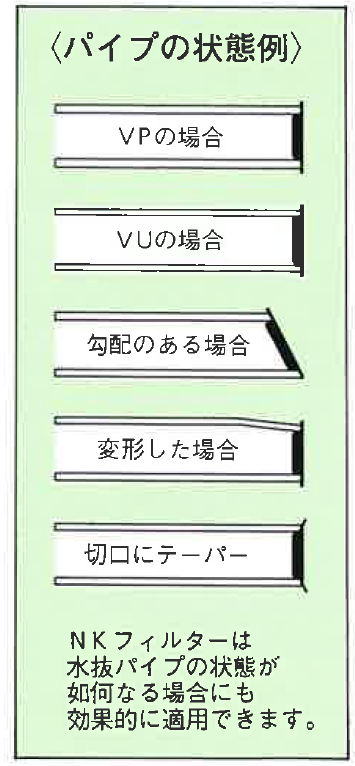

４．勾配のある場合や変形した場合にも適応
カンカン帽型の本体は、ポリエチレン製で適当な弾性があり、透水マットは、不織布タイプですので柔軟です。パイプの切り口に勾配のある場合、あるいはパイプが多少変形した場合にもピッタリ納まります。

５．透水性、耐久性とも良好
カンカン帽型天辺部には、約1m/m角目の孔が無数にあり、透水マットは10m/mの厚さで、よく土砂を遮断すると共に透水性に優れています。また、両材料ともに土木資材としての耐久性は評価済みのものです。

６．埋戻工事の合理化スピードアップに大いに貢献
