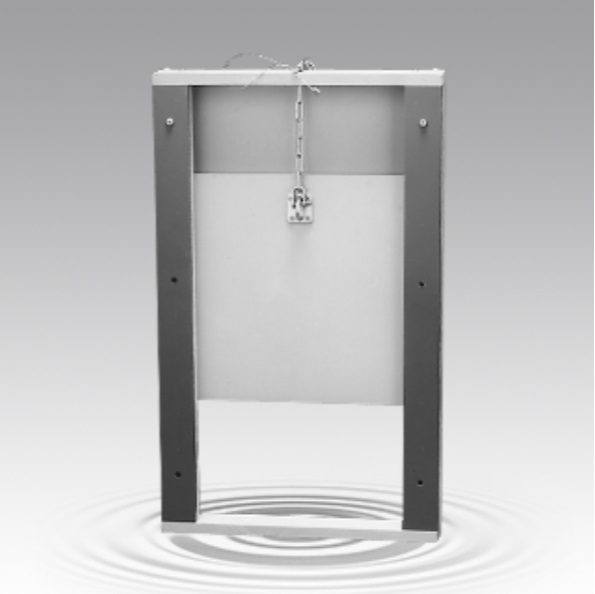

C：手動式水門扉　CKC型 / CBC型（角型・チェーンタイプ） Item No. CBK-007

手動式水門扉
CKC3型（角形チェーンタイプ）
CBC3型（ベンチフリューム角型チェーンタイプ）
CKC4型（角形チェーンタイプ）
CBC4型（ベンチフリューム角型チェーンタイプ）
中部美化企業株式会社

合成樹脂製の簡易手上げゲートです

農業用の簡易水門です。
分水桝に取付けることで用水の管理が行えます。
その他の水管理における簡易取水装置としてもご使用できます。

■簡単操作
　操作が簡単で軽量・水密性構造
■取水量調整
　適正な取水量調整管理が可能
■操作方法
　取手式とチェーン式の2種類
■メンテナンス不要
　剛性樹脂製の優れた耐久性

〇お見積・ご購入をご希望のお客様へ〇
お問合せの際は、下記の情報をお教えください
・品番
・個数
・納入場所（お客様住所と異なる場合はお教えください）
・ご希望納期

販売単位：
Price :
Please contact us

CKC型／CBC型　特長

●簡単操作
チェーンを必要な位置まで引き上げ、ピンで固定します。すべりが良く巻上式に比べ素早く操作でき、小型水門としては最適です。引き上げても取手タイプのように飛び出さないので邪魔になりません。

●止水性
完全水密ではありませんが、ゴムパッキンを使用していないので水密性が不変です

●耐食性・耐薬品性
合成樹脂製で耐食性・耐薬品性に優れています

●経済的
経済的でコストパフォーマンスに優れています

＜取付方法＞
壁面に埋め込みボルトを使用し貼り付けます
水路途中の設置もできます

＜その他＞
特注サイズも受け付けております　※別途、お問い合わせください

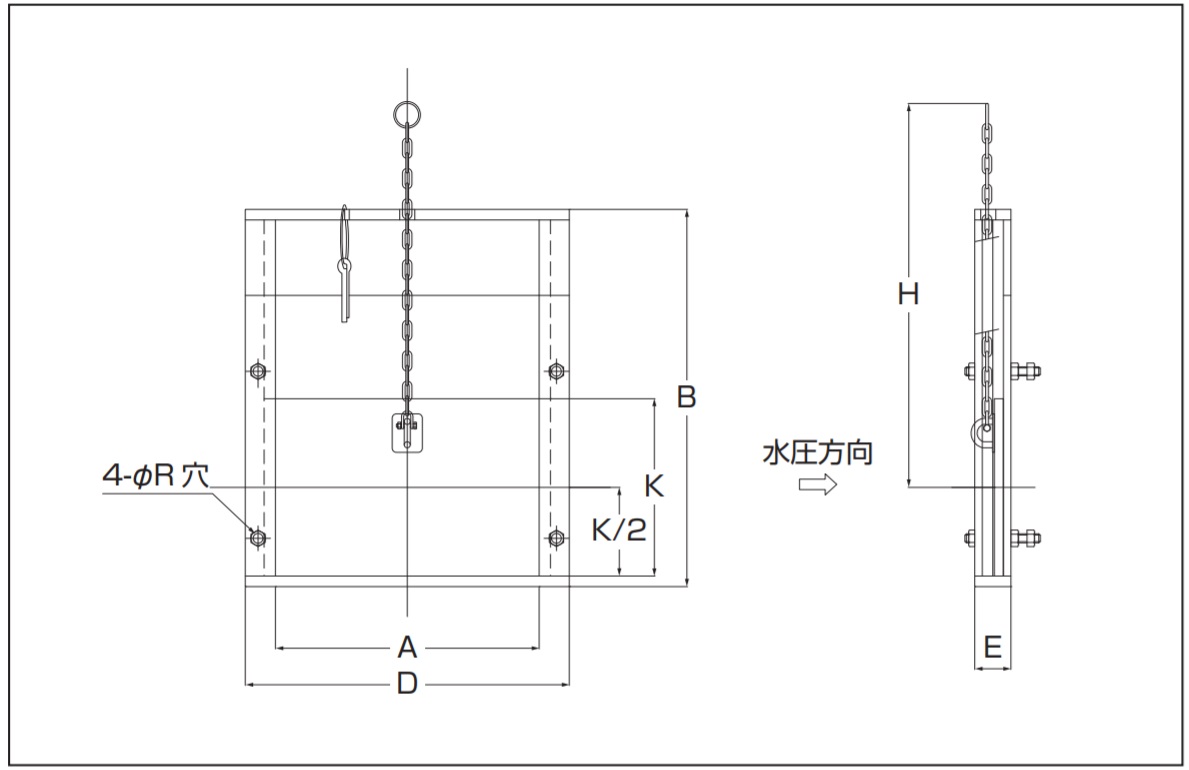

CKC3型　手動式水門扉（角型チェーンタイプ）　（単位：mm）

 品番 A B D E H K R
 CKC3-250 250 530 330 48 790 250 13
 CKC3-300 300 635 400 52 870 300 13
 CKC3-350 350 735 470 56 945 350 13
 CKC3-400 400 840 540 60 1020 400 13
 CKC3-450 450 940 610 60 1095 450 13
 CKC3-500 500 1040 680 60 1170 500 13
※仕様は予告なく変更になる場合がございます

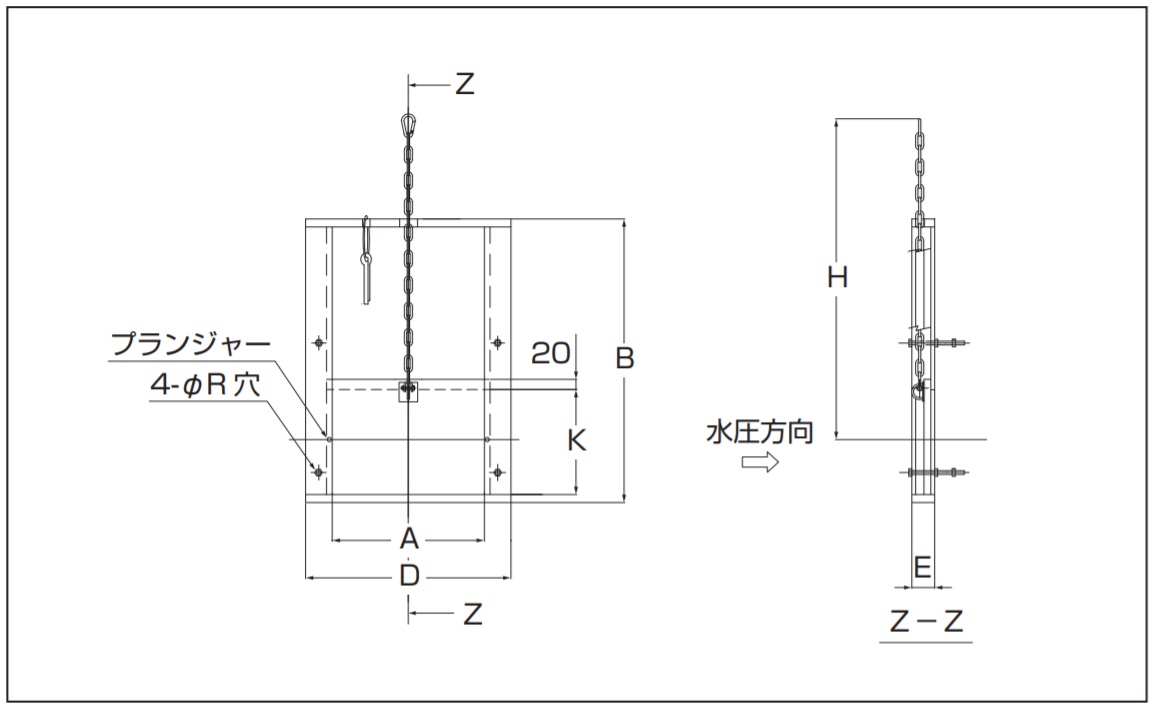

CBC3型
手動式水門扉（ベンチフリューム角型チェーンタイプ）　（単位：mm）

 品番 A B D E H K R
CBC3-200 × 150 200 330 280 48 640 150 13
CBC3-250 × 175 250 380 330 48 680 175 13
CBC3-300 × 200 300 430 380 48 720 200 13
CBC3-350 × 235 350 500 430 48 770 235 13
CBC3-400 × 260 400 550 500 52 805 260 13
CBC3-450 × 295 450 625 550 52 865 295 13
CBC3-500 × 320 500 680 620 56 905 320 13
CBC3-550 × 355 550 750 670 56 955 355 13
CBC3-600 × 380 600 805 740 60 995 380 13
CBC3-650 × 415 650 875 790 60 1050 415 13
※仕様は予告なく変更になる場合がございます

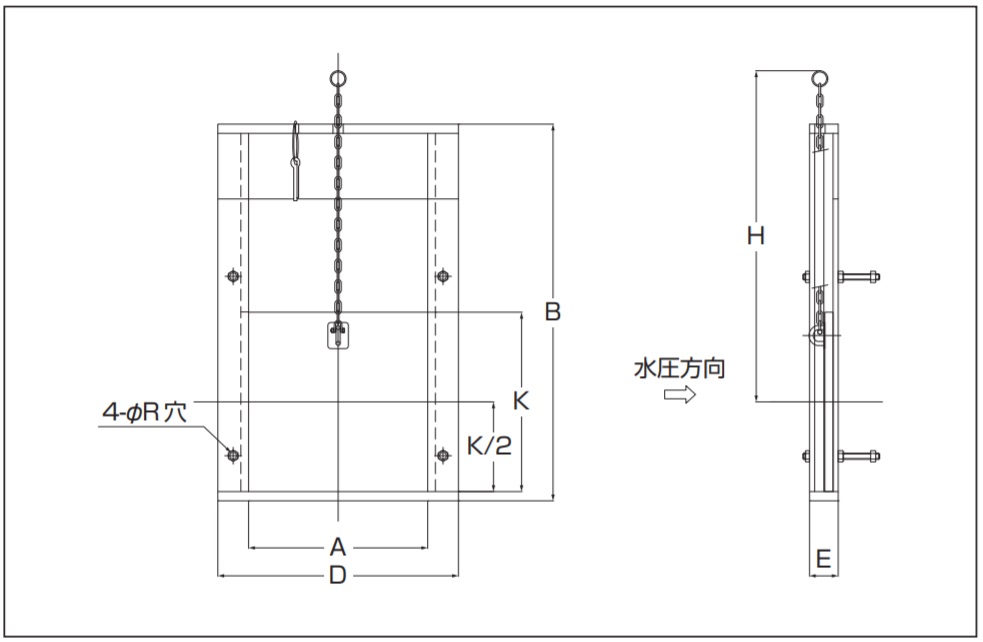

CKC4型　手動式水門扉（角型チェーンタイプ）　（単位：mm）

 品番 A B D E H K R
 CKC4-250 250 550 330 48 810 250 13
 CKC4-300 300 655 400 52 890 300 13
 CKC4-350 350 755 470 56 965 350 13
 CKC4-400 400 860 540 60 1040 400 13
 CKC4-450 450 960 610 60 1115 450 13
 CKC4-500 500 1060 680 60 1190 500 13
※仕様は予告なく変更になる場合がございます

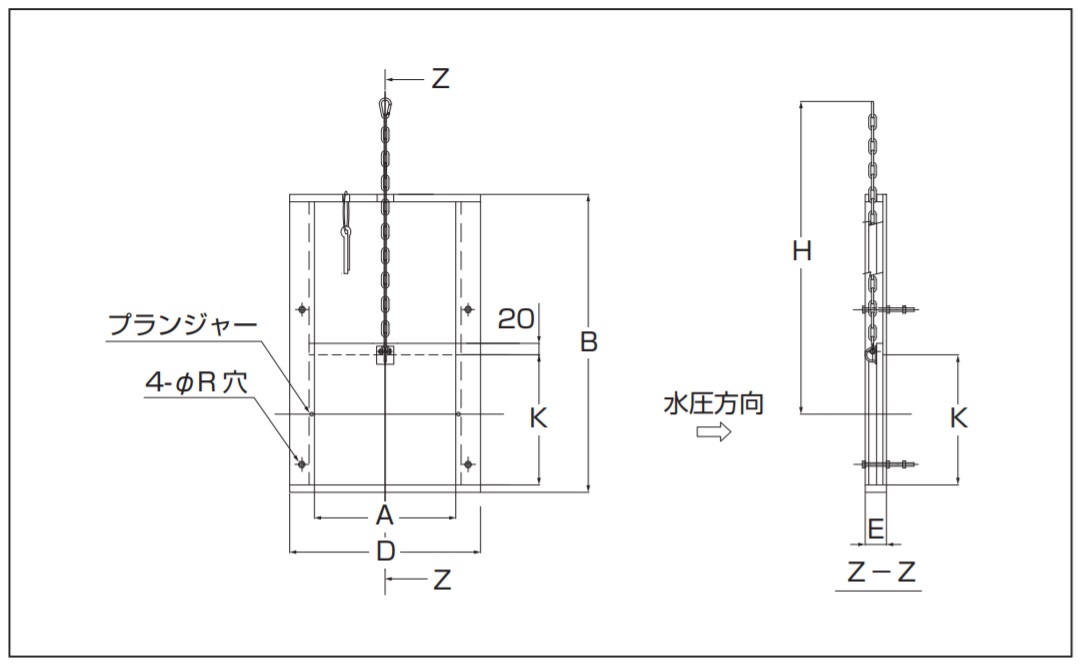

CBC4型
手動式水門扉（ベンチフリューム角型チェーンタイプ）　（単位：mm）

 品番 A B D E H K R
CBC4-200 × 150 200 350 280 48 660 150 13
CBC4-250 × 175 250 400 330 48 700 175 13
CBC4-300 × 200 300 450 380 48 740 200 13
CBC4-350 × 235 350 520 430 48 790 235 13
CBC4-400 × 260 400 570 500 52 825 260 13
CBC4-450 × 295 450 645 550 52 885 295 13
CBC4-500 × 320 500 700 620 56 925 320 13
CBC4-550 × 355 550 770 670 56 975 355 13
CBC4-600 × 380 600 825 740 60 1015 380 13
CBC4-650 × 415 650 895 790 60 1070 415 13
※仕様は予告なく変更になる場合がございます

2020年度　設計価格
※掲載価格に送料・消費税は含まれておりません
※価格は予告なく変更になる場合がございます
※設計価格の為、販売価格はお問合せください
