C：手動式水門扉　CK型 / CB型（角型・取手タイプ） Item No. CBK-006

手動式水門扉
CK3型（角形三方水蜜）
CB3型（ベンチフリューム角型三方水密）
CK4型（角形四方水蜜）
CB4型（ベンチフリューム角型四方水密）
中部美化企業株式会社

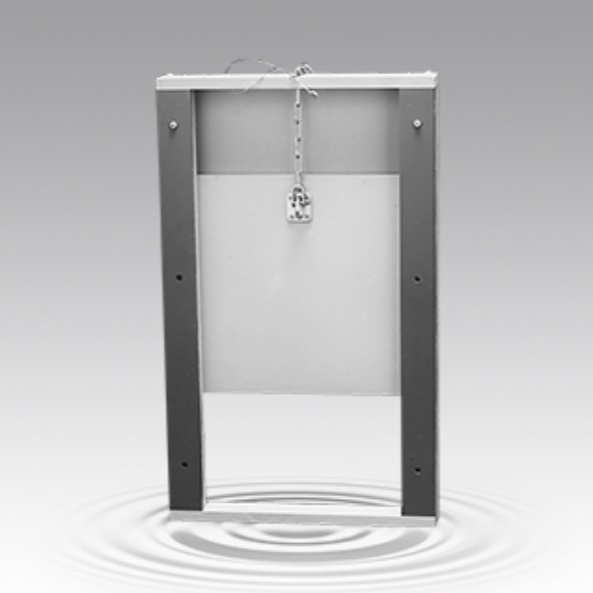

合成樹脂製の簡易手上げゲートです

農業用の簡易水門です。
分水桝に取付けることで用水の管理が行えます。
その他の水管理における簡易取水装置としてもご使用できます。

■簡単操作
　操作が簡単で軽量・水密性構造
■取水量調整
　適正な取水量調整管理が可能
■操作方法
　取手式とチェーン式の2種類
■メンテナンス不要
　剛性樹脂製の優れた耐久性

〇お見積・ご購入をご希望のお客様へ〇
お問合せの際は、下記の情報をお教えください
・品番
・個数
・納入場所（お客様住所と異なる場合はお教えください）
・ご希望納期

販売単位：
Price :
Please contact us

CK型／CB型　特長

●簡単操作
取手を必要な位置まで引き上げ、ピンで固定します。すべりが良く巻上式に比べ素早く操作でき、小型水門としては最適です。

●止水性
完全水密ではありませんが、ゴムパッキンを使用していないので水密性が不変です

●耐食性・耐薬品性
合成樹脂製で耐食性・耐薬品性に優れています

●経済的
経済的でコストパフォーマンスに優れています

＜取付方法＞
壁面に埋め込みボルトを使用し貼り付けます
水路途中の設置もできます

＜その他＞
特注サイズも受け付けております　※別途、お問い合わせください

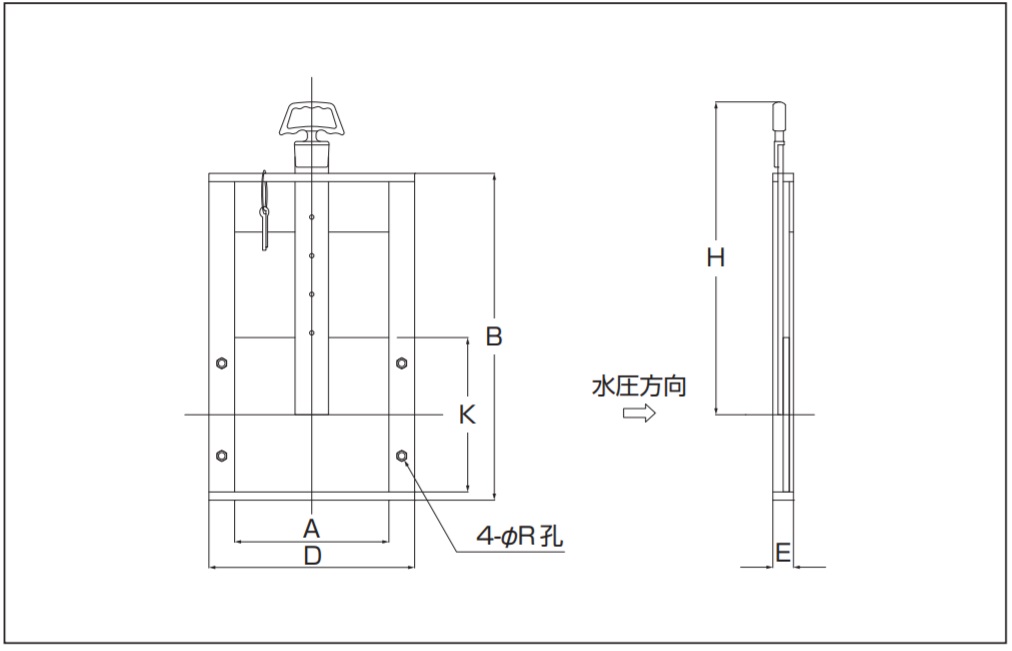

CK3型　手動式水門扉（角型三方水密）　（単位：mm）

 品番 A B D E H K R
 CK3-250 250 530 330 48 540 250 13
 CK3-300 300 635 400 52 620 300 13
 CK3-350 350 735 470 56 690 350 13
 CK3-400 400 840 735 60 770 400 13
 CK3-450 450 940 840 60 850 450 13
 CK3-500 500 1040 940 60 920 500 13
※仕様は予告なく変更になる場合がございます

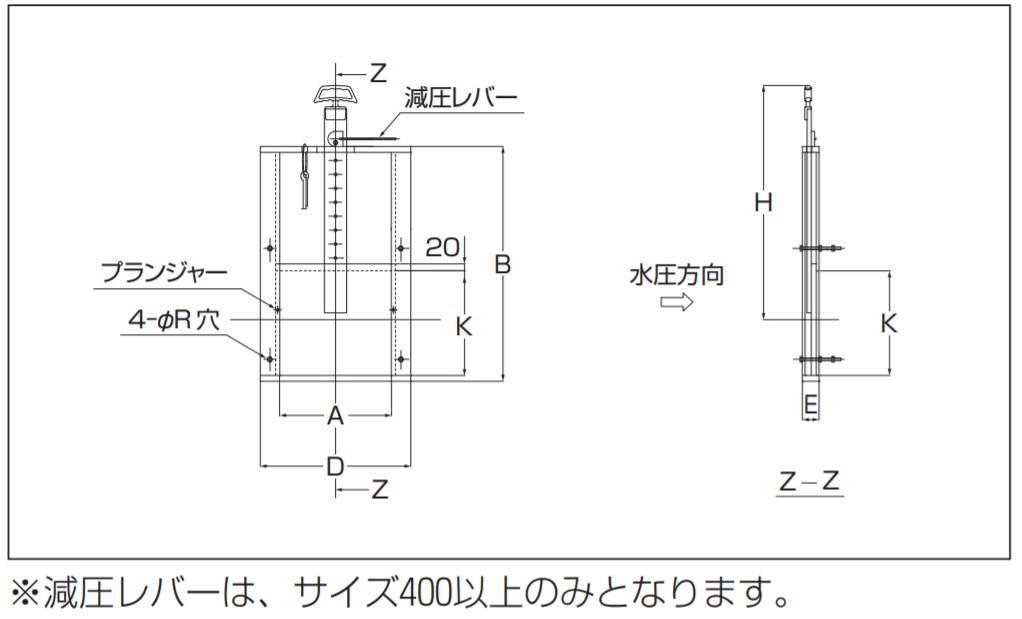

CB3型　
手動式水門扉（ベンチフリューム角型四方水密）　（単位：mm）

 品番 A B C D E H K R
 CB3-200 × 150 200 330 280 280 48 390 150 13
 CB3-250 × 175 250 380 330 330 48 430 175 13
 CB3-300 × 200 300 430 380 380 48 470 200 13
 CB3-350 × 235 350 500 430 430 48 520 235 13
 CB3-400 × 260 400 550 500 500 52 560 260 13
 CB3-450 × 295 450 625 550 550 52 610 295 13
 CB3-500 × 320 500 680 620 620 56 650 320 13
 CB3-550 × 355 550 750 670 670 56 710 355 13
 CB3-600 × 380 600 805 740 740 60 750 380 13
 CB3-650 × 415 650 875 790 790 60 800 415 13
※仕様は予告なく変更になる場合がございます

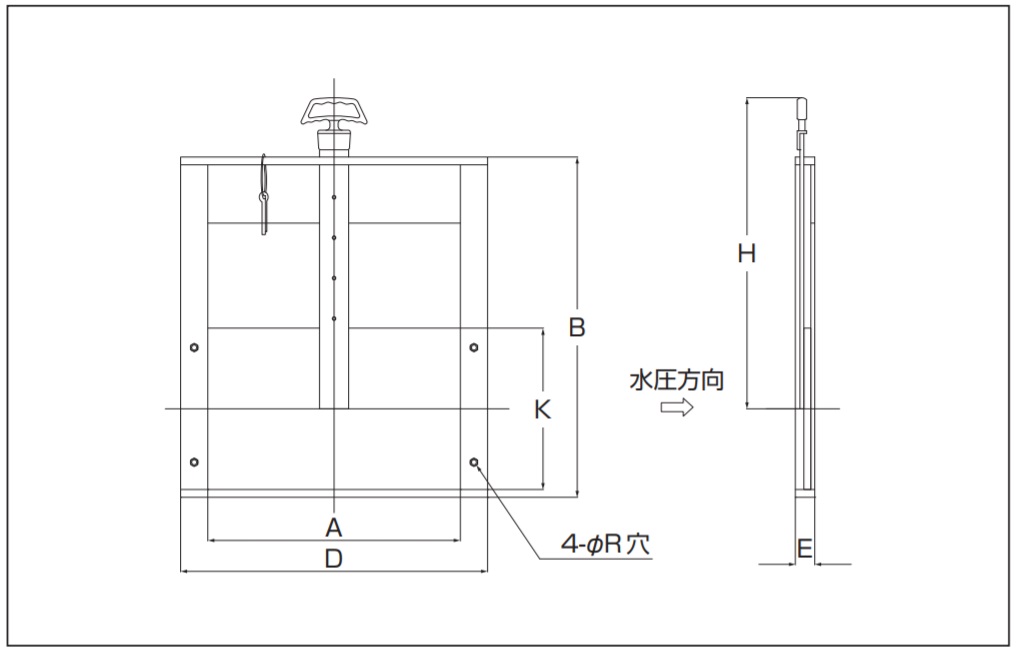

CK4型　手動式水門扉（角型四方水密）　（単位：mm）

 品番 A B C D E H K R
 CK4-200 200 430 280 280 48 470 200 13
 CK4-250 250 550 330 330 48 560 250 13
 CK4-300 300 655 400 400 52 640 300 13
 CK4-350 350 755 470 470 56 710 350 13
 CK4-400 400 860 540 540 60 850 400 13
 CK4-450 450 960 610 610 60 930 450 13
 CK4-500 500 1060 680 680 60 1000 500 13
※仕様は予告なく変更になる場合がございます

CK4型

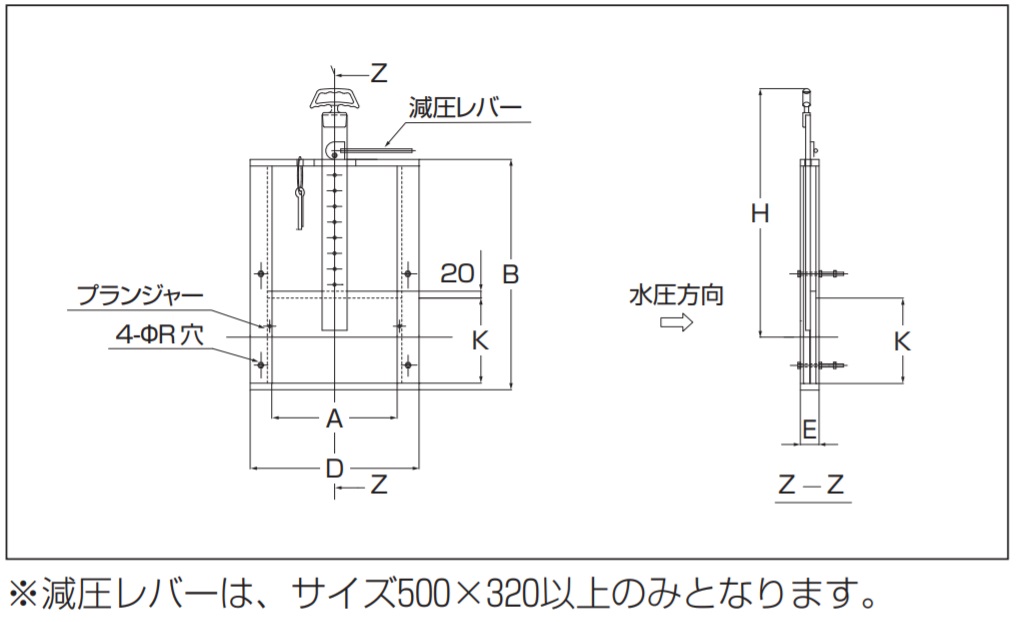

手動式水門扉（ベンチフリューム角型四方水密）　（単位：mm）

 品番 A B C D E H K R
 CB4-200 × 150 200 350 280 280 48 410 150 13
 CB4-250 × 175 250 400 330 330 48 450 175 13
 CB4-300 × 200 300 450 380 380 48 490 200 13
 CB4-350 × 235 350 520 430 430 48 540 235 13
 CB4-400 × 260 400 570 500 500 52 580 260 13
 CB4-450 × 295 450 645 550 550 52 620 295 13
 CB4-500 × 320 500 700 620 620 56 730 320 13
 CB4-550 × 355 550 770 670 670 56 790 355 13
 CB4-600 × 380 600 825 740 740 60 830 380 13
 CB4-650 × 415 650 895 790 790 60 880 415 13
※仕様は予告なく変更になる場合がございます

2020年度　設計価格
※掲載価格に送料・消費税は含まれておりません
※価格は予告なく変更になる場合がございます
※設計価格の為、販売価格はお問合せください
