カナラインN.S. Item No. KFX-025

カナフレックスコーポレーション株式会社
カナラインNS

＜特徴＞
①脱塩ビ製で環境にやさしい
　焼却処理可能でダイオキシン、塩素ガス、
　硫黄酸化物等の有害ガスが発生しない
②塩ビホースの半分の重量
　V.S. カナラインA と比べて平均30％軽量化
③塩ビ製と同等以上の曲がりを実現
④本体が透明のため、輸送物の確認が容易にできる
⑤補強コードの採用により許容圧力0.5MPa（5.1kgf/ ㎠）を達成
⑥デリバリー・サクション用に兼用できる
⑦加圧時のホースの伸びは少なく、耐久性に優れる
⑧酸、アルカリ、アルコールに強く、耐薬品性も優れている

〇お見積・ご購入をご希望のお客様へ〇
お問合せの際は、下記の情報をお教えください
・呼称
・本数または長さ
・納入場所（お客様住所と異なる場合はお教えください）
・ご希望納期

販売単位：
Price :: Please contact us

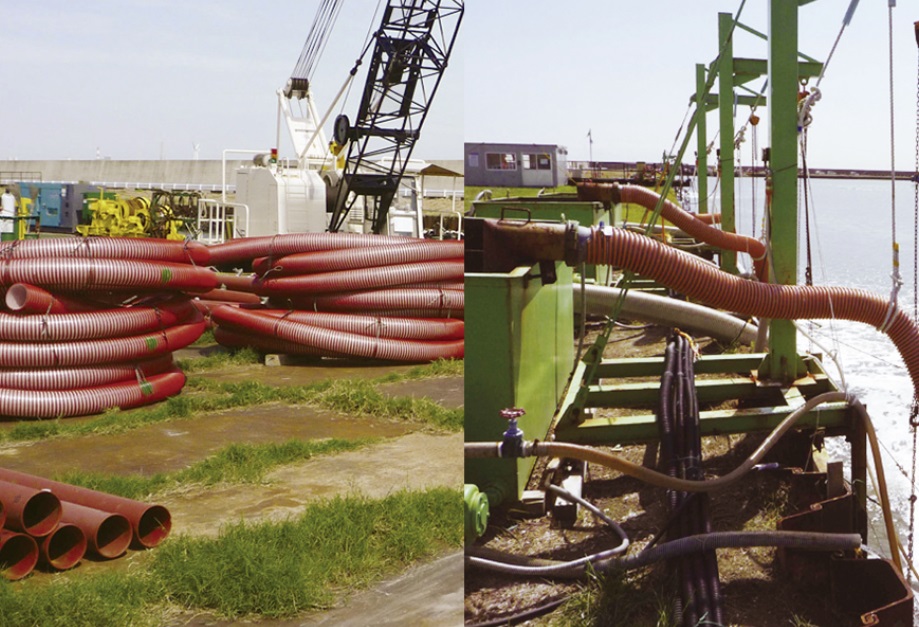

【用途】

● 一般用、デリバリー、サクション用

● 水中ポンプの立ち上げ用

● ISO14001 認証取得工場などの設備配管用

● 原子力発電所内における冷却水の吸・排水、汚水の輸送用

規格

品番	長さ	呼径		内径 mm	外径 mm	ピッチ mm	参考質量 g/m	定尺 m	許容圧力 (常温) MPa 以下 (kgf/c㎡)	使用温度範囲　℃	許容曲げ半径 mm
品番	長さ	mm	インチ	内径 mm	外径 mm	ピッチ mm	参考質量 g/m	定尺 m	許容圧力 (常温) MPa 以下 (kgf/c㎡)	使用温度範囲　℃	許容曲げ半径 mm
NS-KL-025-	T	25	1	25.0	35.5	8.1	290	50	0.5〔5.1〕	-10～50	105
NS-KL-032-	T	32	1¼	32.0	43.0	9.3	380	50	0.5〔5.1〕	-10～50	120
NS-KL-038-	T	38	1½	40.0	51.0	10.0	480	50	0.5〔5.1〕	-10～50	150
NS-KL-050-	T	50	2	50.0	63.0	11.0	680	50	0.5〔5.1〕	-10～50	225
NS-KL-065-	T2 ・T5	65	2½	63.0	80.5	14.3	1000	20・50	0.5〔5.1〕	-10～50	270
NS-KL-075-	T2 ・T5	75	3	75.5	93.0	15.0	1300	20・50	0.5〔5.1〕	-10～50	375
NS-KL-090-	T2 ・T5	90	3½	88.9	106.5	15.5	1550	20・50	0.5〔5.1〕	-10～50	480
NS-KL-100-	T2 ・Ｔ5	100	4	101.0	120.0	16.0	1900	20・50	0.5〔5.1〕	-10～50	540
NS-KL-125-	T	125	5	126.8	153.0	21.0	3000	20	0.5〔5.1〕	-10～50	630
NS-KL-150-	Ｔ	150	6	152.2	180.5	22.0	4300	20	0.5〔5.1〕	-10～50	780
NS-KL-200-	Ｔ	200	8	203.0	236.0	26.0	5800	10	0.5〔5.1〕	-10～50	1200

※製品の寸法、仕様及びデザインは改善等のため予告なく変更する場合があります。
※90は受注生産にて対応させていただきます。ロット及び納期はお問合せください。

バンドニップル推奨組合わせ表

サイズ	バンド	ニップル
φ25～φ50	ABAバンド（谷埋め）・SYバンド	タケノコ
φ65～φ150	外筒加締め	タケノコ
φ38～φ100	フープバンドA(谷埋め)	タケノコ
φ50～φ200	ＰＬバンド	タケノコ

※金具挿入時の注意事項
●リブ式ニップルは使用できません。
●中性洗剤もしくは熱湯で1分以上浸けてから挿入して下さい。（グリース等の油脂類は使用しないで下さい）
●ガスバーナー等でホースを温めないで下さい。燃えます。

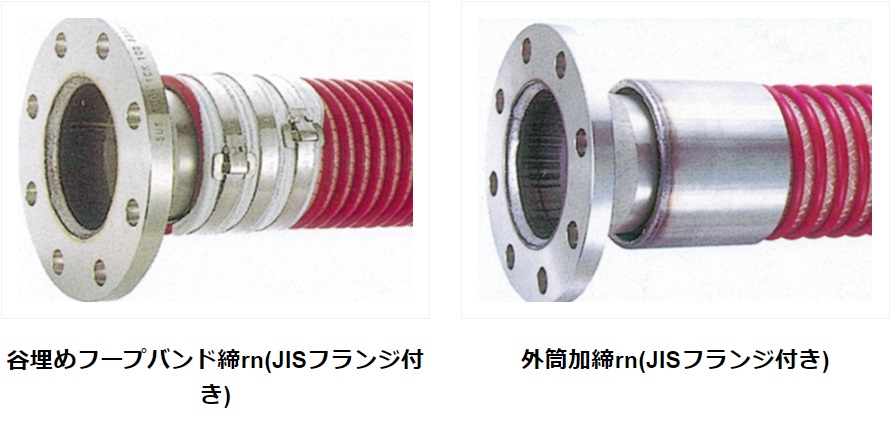

金具取付例
