C：手動式水門扉　C1型 / C2型（丸型・取手タイプ） Item No. CBK-004

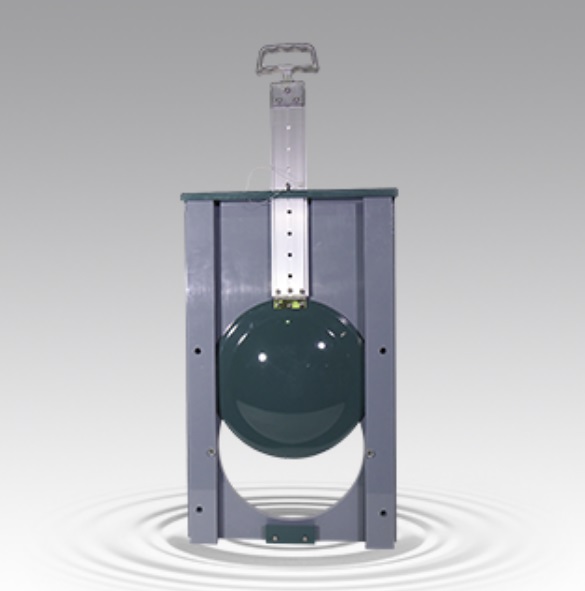

手動式水門扉
C1型（小口径丸型）C2型（大口径丸型）
中部美化企業株式会社

合成樹脂製の簡易手上げゲートです

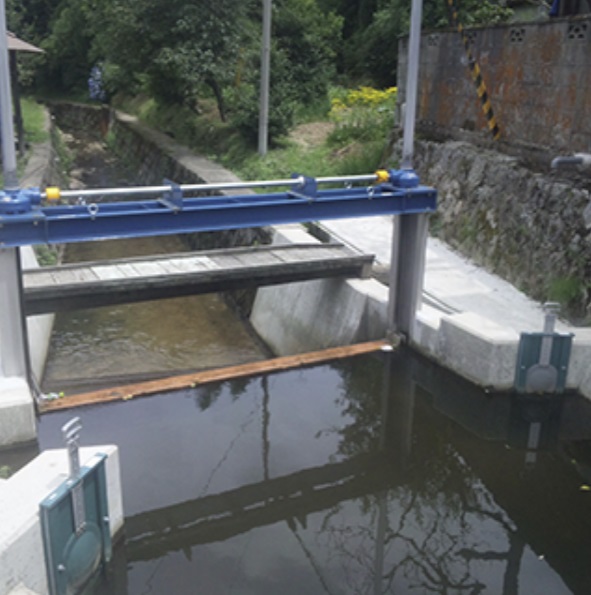

農業用の簡易水門です。
分水桝に取付けることで用水の管理が行えます。
その他の水管理における簡易取水装置としてもご使用できます。

■簡単操作
　操作が簡単で軽量・水密性構造
■取水量調整
　適正な取水量調整管理が可能
■操作方法
　取手式とチェーン式の2種類
■メンテナンス不要
　剛性樹脂製の優れた耐久性

〇お見積・ご購入をご希望のお客様へ〇
お問合せの際は、下記の情報をお教えください
・品番
・個数
・納入場所（お客様住所と異なる場合はお教えください）
・ご希望納期

販売単位：
Price :
Please contact us

C1型／C2型　特長

●簡単操作
取手を必要な位置まで引き上げ、ピンで固定します
すべりが良く巻上式に比べ素早く操作でき、小型水門としては最適です

●止水性
完全水密ではありませんが、ゴムパッキンを使用していないので水密性が不変です

●耐食性・耐薬品性
合成樹脂製で耐食性・耐薬品性に優れています

●経済的
経済的でコストパフォーマンスに優れています

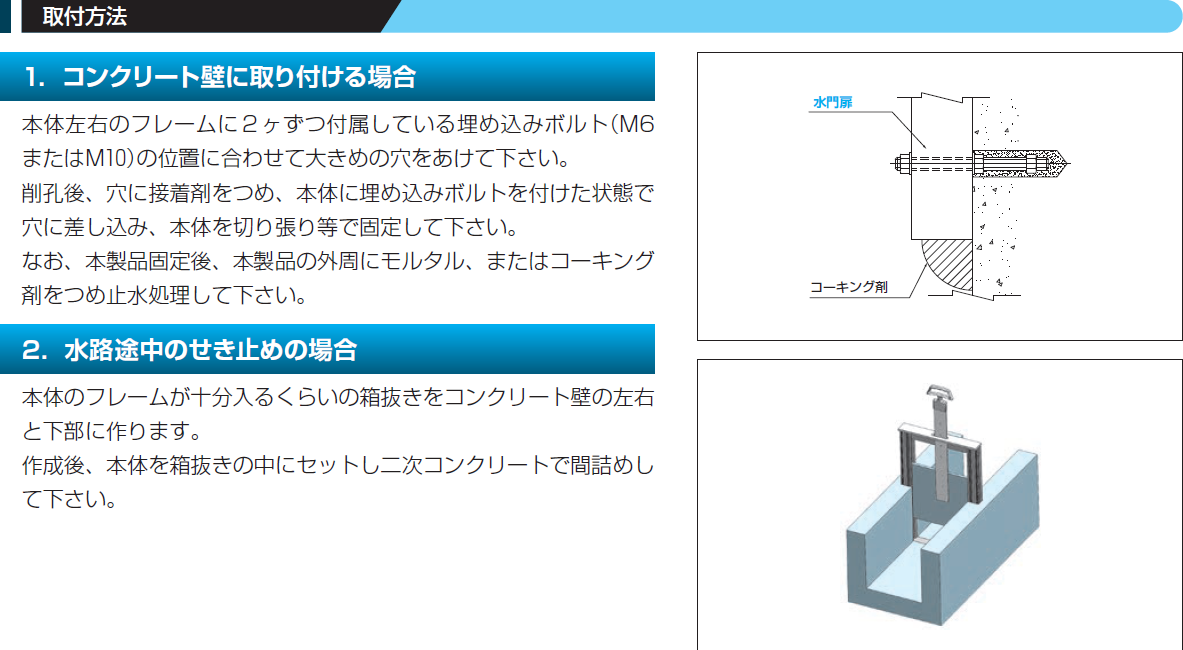

＜取付方法＞
壁面に埋め込みボルトを使用し貼り付けます
水路途中の設置もできます

＜その他＞
特注サイズも受け付けております　※別途、お問合せください

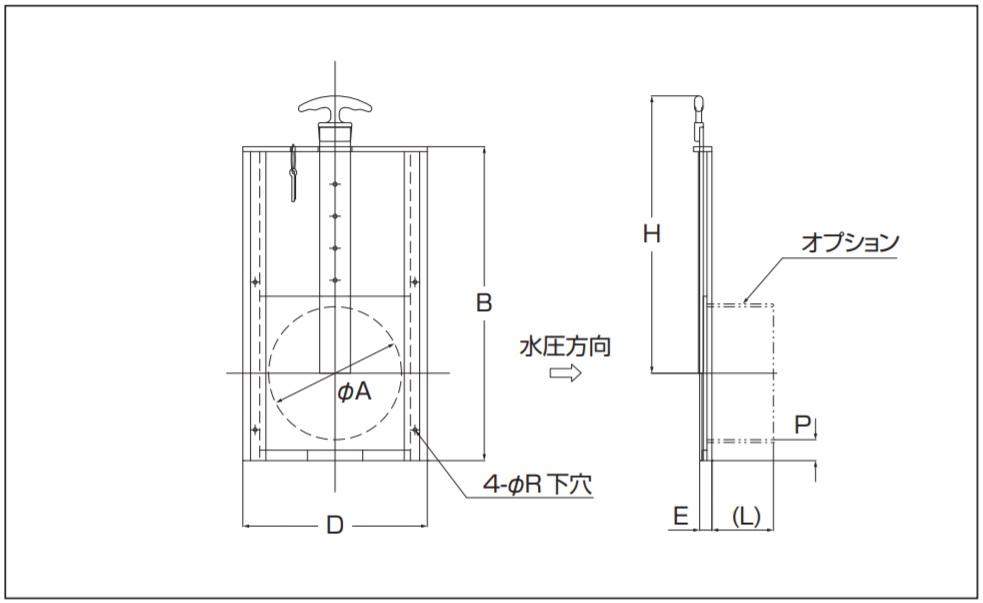

C1型　手動式水門扉（小口径丸型）　（単位：mm）　

 品番 A B D E H L P R 適合管
 C1-100 100 310 200 18 310 45 32 7 VP・VU-100
 C1-125 125 360 224 18 350 60 33 7 VP・VU-125
 C1-150 150 410 250 18 390 76 33 7 VP・VU-150
 C1-200 200 510 300 18 460 100 34 7 VP・VU-200
※接合ソケットはついておりません（有償オプション設定でL寸法）
※仕様は予告なく変更になる場合がございます

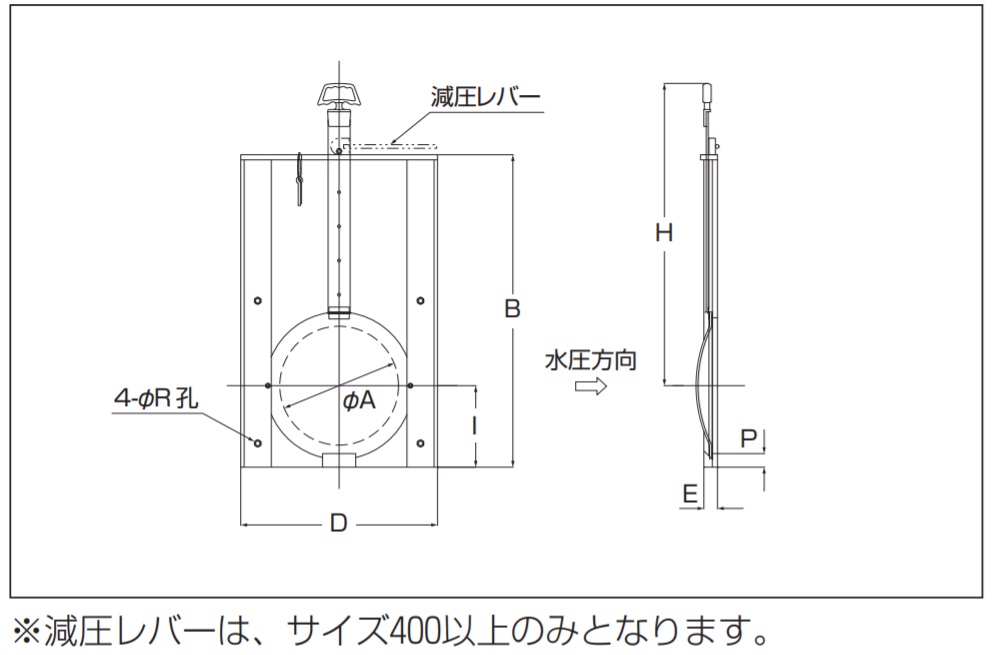

C2型　手動式水門扉（大口径丸型）　（単位：mm）　

 品番 A B D E H L P R
 C2-250 250 595 370 30 585 165 40 13
 C2-300 300 705 430 40 670 190 40 13
 C2-350 350 810 490 40 750 215 40 13
 C2-400 400 920 580 40 890 240 40 13
 C2-450 450 1040 650 40 965 285 60 13
 C2-500 500 1160 700 40 1060 310 60 13
※接合ソケットはついておりません
※各サイズ変更の場合は、お問合せください
※仕様は予告なく変更になる場合がございます

2020年度　設計価格
※掲載価格に送料・消費税は含まれておりません
※価格は予告なく変更になる場合がございます
※設計価格の為、販売価格はお問合せください
