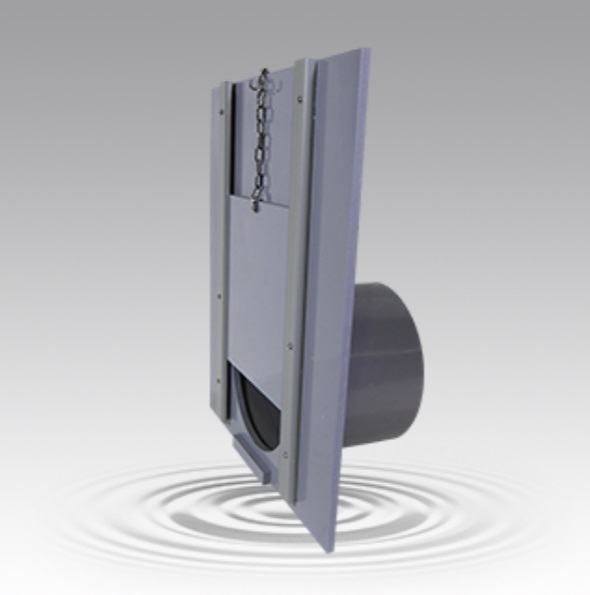

A：角落し用分水栓 AK型 Item No. CBK-002
AK型 角落し用分水栓
中部美化企業株式会社
水田の一筆取水桝角落し用の簡易取水装置です
農業用水の簡易取水装置です
■基本構造
四方水密構造
■カスタマイズ
現場に合わせた寸法で製作可能
■取水量調整
チェーンによる適正な取水量調整
■メンテナンス不要
合成樹脂製の優れた耐久性
＜その他＞
用水路用コンクリート水口（掛口）へ簡単に取付可能
設置場所の一筆取水桝の角落し部分に合わせて製作できます
〇お見積・ご購入をご希望のお客様へ〇
お問合せの際は、下記の情報をお教えください
・設置場所詳細（写真や図面があればお送りください）
・品番（X・Y・Z寸法のご指示もお願いします）
・個数
・納入場所（お客様住所と異なる場合はお教えください）
・ご希望納期
- 販売単位：
- Price :
- Please contact us
AK型 特長
●簡単操作
扉を必要な位置まで開けてチェーンで固定します
●簡単取付け

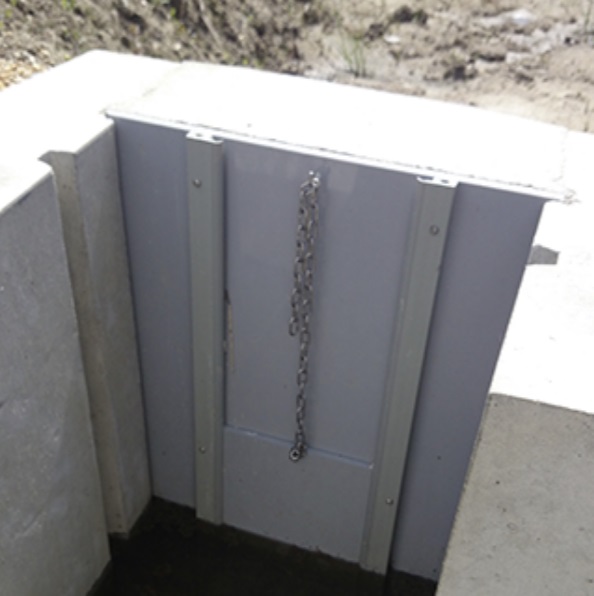

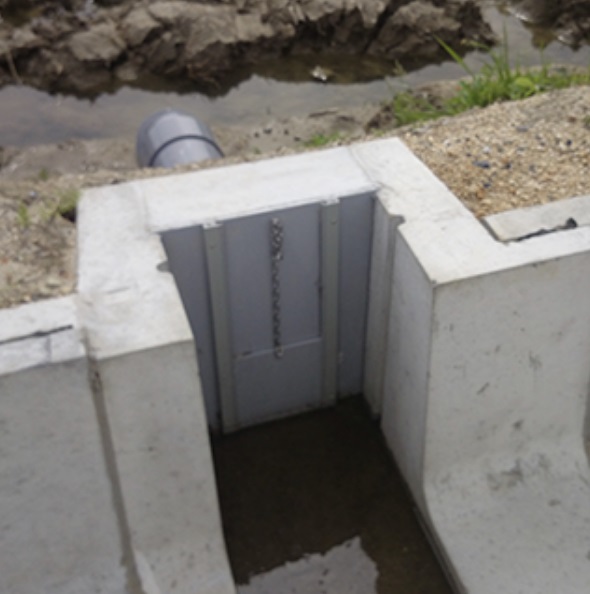

一筆取水桝の切欠き部分に落とし込み、３面の端部をシーリングして完了です
●耐食性・耐薬品性
合成樹脂製で耐食性・耐薬品性に優れています
＜その他＞
設置場所の一筆取水桝の角落し部分に合わせて製作します

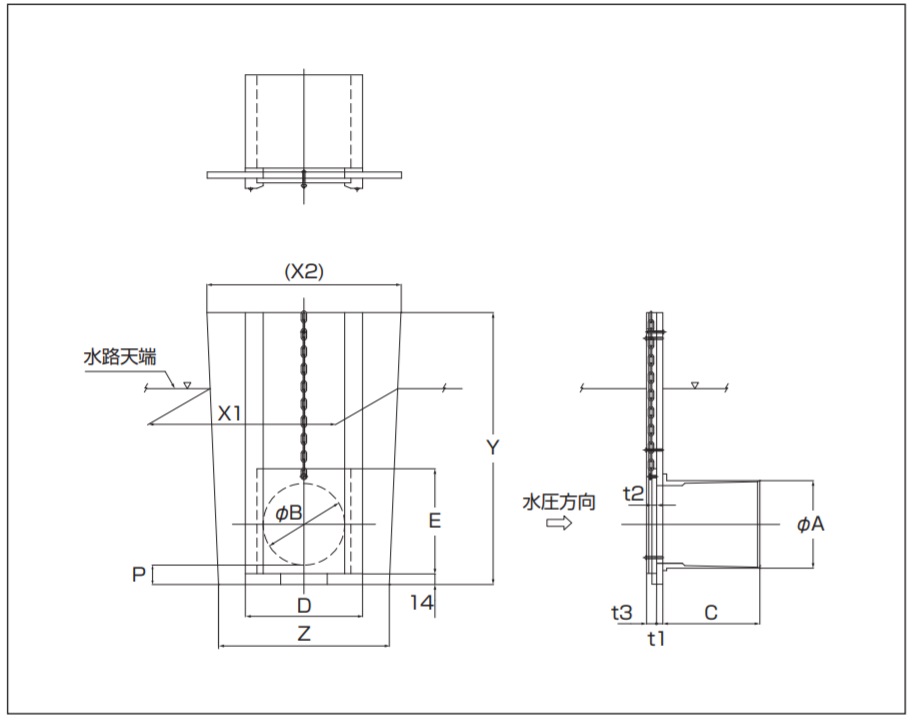

AK型 角落し用分水栓
| 品番 | X1(X2) | Y | Z | A | B | C | D | E | P | t1 | t2 | t3 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ＡK-100 | ご指示寸法 | 120 | 105 | 130 | 155 | 135 | 24 | 8 | 6 | 13 | ||
| ＡK-125 | 149 | 130 | 134 | 180 | 160 | 24 | 8 | 6 | 13 | |||
| ＡK-150 | 174 | 152 | 134 | 202 | 182 | 24 | 8 | 6 | 13 | |||
扉体が全開する為の最小寸法
| 品番 | Y | X1/Z |
|---|---|---|
| ＡK-100 | 300 | 195 |
| ＡK-125 | 350 | 220 |
| ＡK-150 | 390 | 242 |
2020年度 設計価格
※掲載価格に送料・消費税は含まれておりません
※価格は予告なく変更になる場合がございます
※設計価格の為、販売価格はお問合せください
