日新システムズ SMAパワコン専用 出力制御機能付き遠隔監視ユニット SMA-GW-001 Item No. YAS-002
SMA製パワーコンディショナ用
出力制御機能付き 遠隔監視ユニット
通信回線契約付きオールインワンパッケージ
SMA-GW-001
【パッケージ内容】
・SMA遠隔監視ソフト（SUNNY PORTAL）
・サーバー利用料込み
・10年間3G通信回線費用込み
・出力制御機能付き
- 販売単位：
- Price :
- Please contact us
<装置概要>
●電力使用状況などを確認することが出来、電力会社からの指示によるパワーコンディショナの出力を自動で調整することができます。
| 機能 | 説明 |
|---|---|
| 電力表示 | 現在の、発電、消費、充電、売電、買電の電力を表示します。 また、電力量の履歴をグラフで表示し、過去データとの比較を日別、月別、年別で見ることができます |
| 機器状態の 表示・操作 | パソコンやタブレット端末、スマートフォン等から、現在の機器の動作状態確認や、照明の点灯/消灯やエアコンの温度調整などを操作することができます |
| 出力制御 | 電力会社から配布されるスケジュールに従って、パワーコンディショナの出力を自動で調整することができます |
| 計測・集計 データの保存 | CSV（comma separated value） ファイルで計測・集計データを ご使用のパソコン、タブレット端末にダウンロードすることができます |
平成28年9月14日に九州電力様より公開されました”インターネットによる出力制御スケジュール方式による出力制御システム伝送仕様書”により、同管内における太陽光発電所において出力制御機能を備える事が必要になりました。
SMA 製パワーコンディショナは販売時期に依らず、外部通信モジュールWebconnect モジュールの本体への取付け、パワーコンディショナ内部のファームウェアの更新、およびノートパソコンによる遠隔出力制御設定を行うことで、九州電力様が定める「狭義のPCS※1」としてご利用いただくことが可能です。
また、九州電力様が定める「広義のPCS※2」への対応には、電力会社が提示する出力制御スケジュール情報を取得し、それに応じて発電出力を制御することが必要となるため、他社製の「出力制御機器」の取り付けおよび設定が必要になります。下記にて「パワ-コンディショナの設定方法」と 「他社製出力制御機器」についてご案内申し上げます。
● 上記の対象パワーコンディショナは、九州電力様の実証を経て、「狭義のPCS」として対応認証済みです。
※1.PCS（狭義）
従来のPCSの機能に加え、「出力制御ユニット」から出力制御情報を受けて、太陽光発電の出力（上限値）を制御する機能を持つPCSです。
※2.「PCS（広義）
出力制御機能付PCSとして定義されており、この設置が義務づけられます。
詳しくはこちらをご参照ください。
＜対応するパワーコンディショナ＞
| SUNNY BOY | SB 3500TL-JP-22/MP SB 3500TL-JP-22 SB 4500TL-JP-22/MP SB 4500TL-JP-22 SB 5400TL-JP-22/MP |
| SUNNY TRIPOWER | STP 10000TLEE-JP-10/V0168 STP 10000TLEE-JP-10 STP 10000TLEE-JP-11 STP 24500TL-JP-30 STP 25000TL-JP-30 STP 50-JP-40 |
＜接続可能台数＞
| SUNNY BOY | 最大８０台※1 |
| SUNNY TRIPOWER | 最大８０台※1 |
| CLUSTER CONTROLLER | 最大4台 |
| ※1 接続可能台数は発電所内のインターネット回線の通信速度に影響します。 ・上り通信速度5Mbps 以上の場合、最大80台接続可能 ・上り通信速度384kbps の場合、12台接続可能 | |
１．出力制御対応方法について
① SMA 製Webconnect モジュールのパワーコンディショナ本体への取り付け：
九州電力様のサーバーとの通信を行うためにWebconnect モジュールを設置されている
パワーコンディショナ全台に取り付けて頂く必要があります。
② 上記対象パワーコンディショナ本体のファームウェアを最新版へアップデート
③ 弊社製フリーソフトウェアSunny Explorer をインストールしたノートパソコンを使って、
パワーコンディショナの遠隔出力制御設定を実施。
上記①、②、③の作業方法につきましては別紙 SMA 遠隔出力制御対応設定マニュアル
をご参照下さい。
（※設定は電気工事の資格を有した技術者による作業が必要です。）

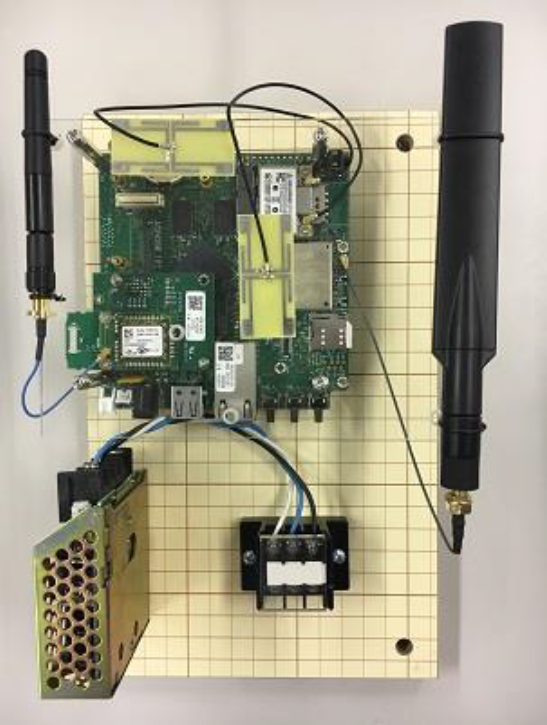

＜組立済本体＞
| 品名 | 屋外設置型出力制御機能付遠隔監視ユニット | |
| 型式 | SMA-GW-001 | |
| 基板処理部 (AGC3020-U03Z) | CPU | ARM Cortex-A7(996MHz)×２ |
| RAM | 1GBytes | |
| ROM | 4GBytes | |
| インターフェース (AGC3020-U03Z) (OP-AGA-WS00-00)) | 無線 １ | 3G |
| 無線 ２ | WLAN | |
| 無線 ３ | Wi-SUN | |
| ケース | 防水性能 | IP65 |
| サイズ | 200 x 300 x 131.5mm(突起部を除く) | |
| 素材 | ポリカーボネート | |
| 色 | ライトグレー | |
| 基礎防湿 | コーティン グ処理 | アリ有り |
| 入力電圧 | AC90V～110Ｖ | |
| 湿度 | -20～50℃ | |
| 外形寸法（ＷｘＤｘＨ） | 200ｘ300ｘ131.5（突起含まず） | |
| 付属品 | RTC用バックアップ電池（ＢＲ1220）、ＳＭＡ-ＧＷ-001 設置ガイド、SMA-GW-001保証書 | |
＜基板処理部＞
| プロセッサ | NXP Semiconductors i.MX 7Dual | |
| LAN(Ethernet) | RJ-45 x 1 1000BSE-T/100BASE-TX/10BASE-T,AUTO-MDIX 対応 | |
| 無線 ＬＡＮ | WLAN モジュール搭載 IEEE 802.11a/b/g/n | |
| モバイル通信 | 3Gモジュール搭載 microSIM スロット x 1 | |
| SD/MMC | SD スロット x 1 | |
| USB | USB 2.0 Host x 1 (High Speed) | |
| カレンダー時計 | リアルタイムクロック（月差±45秒以下） | |
| 電源電圧 | DC8～26.4Ｖ | |
| 消費電力 | 無通信時 約2.1Ｗ 通信時 約2.5Ｗ | |
| 動作温湿度範囲 | -10～50℃/15～85％RH(ただし結露なきこと) | |
