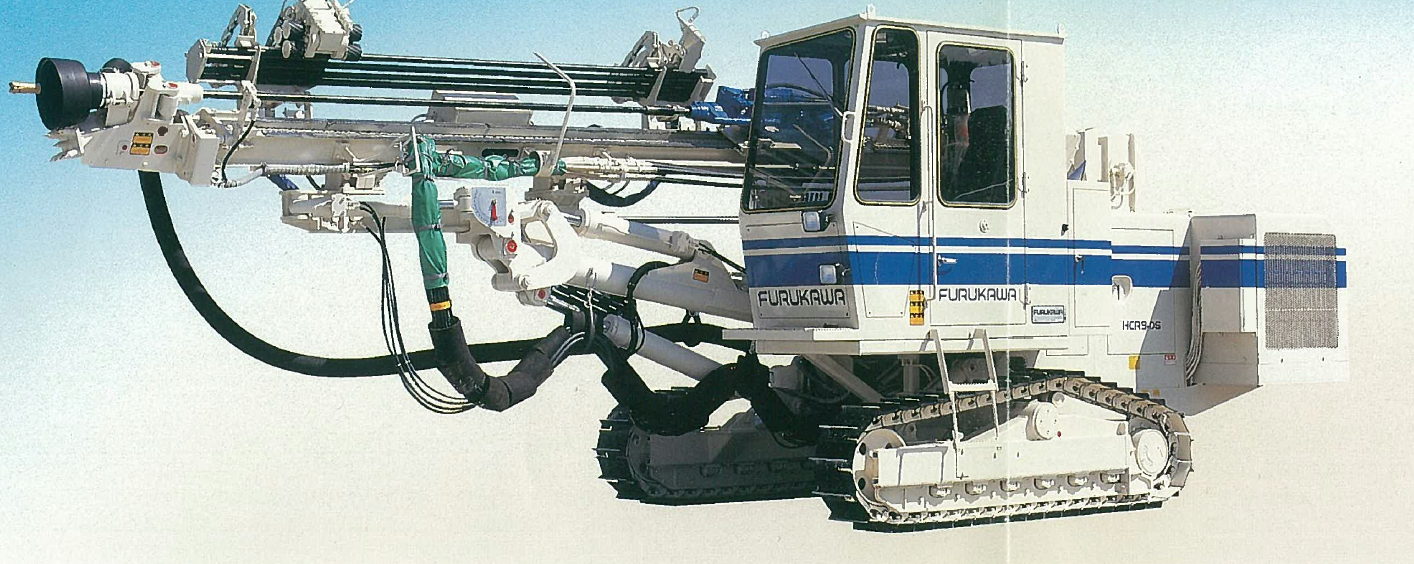

油圧クローラードリル HCR9-DS Item No. HDM-010
※オペレーター付きで工事も可能
省力化・省エネ・コンパクト化を開発目標にして設計
さく孔性能もグレードアップ!!
優れた装備がいかなるさく孔条件にもズバリ対応
●高い生産性

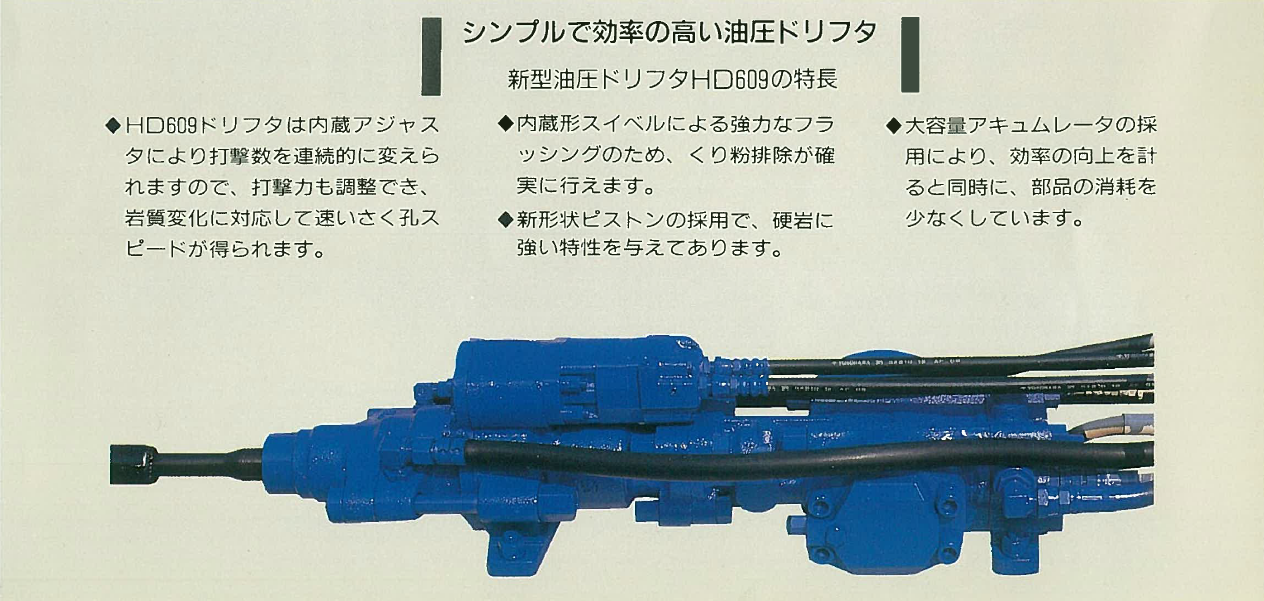

・岩質の硬軟状況の変化に容易に対応できる、シンプルで高効率の
HD609ドリフタを搭載！より速いさく孔スピードが得られます
・ロッドチェンジャにより完全ワンマン作業ができます
・優れた整備品によりオペレータ１人当りの生産量が増加します
●卓越した操作性
・操作しやすく、機能的に配置されたレバーとスイッチにより、
全ての操作が簡単に行えます
・直動形レバーの採用により、抜群の応答性がありますので
ご安心して安定した作業が行えます
●優れた経済性
・エンジンオートスロットル機構により省エネにマッチした打撃、
フラッシング感応形となっています
・コンプレッサアンロード圧力を2段制御できる構造で、省エネと
同時にコンプレッサの耐久性も向上しました
・アンチジャミング装置により岩質の変化に対し安全かつ最良の
状態でさく孔可能でロッド、ピットのコストダウンに！
●スピーディーで確実なロッドチェンジャ
・ロッドの継足、回収がキャビン内のレバー操作で敏速かつ
安全に行えるので、オペレータを重労働から解放できます
・ロッドマガジンは直列形マガジンのためガイドシェルからの
はみ出しが少なく全体がコンパクトになっています
●安定した足廻り
・走行モータには、減速機内蔵形プランジャモータを使用し
トラックフレームからのはみ出しを少なく走行時に障害物との
干渉が少なくなるようになっています
悪路でも安全に走行、さく孔作業が行えます
- 販売単位：
- Price :
- Please contact us
【仕様】
| 全体仕様 | 総重量 | 8,950kg |
| 全長 | 8,000mm | |
| 全幅 | 2,400mm | |
| 全高 | 2,750mm | |
| 油圧ドリフタ | 型式 | HD609 |
| 重量 | 165kg | |
| 打撃数 | 2,300～2,800bpm | |
| 回転数 | 0～250rpm | |
| クローラ | 最低地上高 | 540mm |
| 揺動角 | 20° | |
| 走行 | 走行速度 | 0～3.5km/h |
| 登板能力 | 30° | |
| ガイドジェル | 全長 | 6,720mm |
| ガイドスライド長 | 1,500mm | |
| ガイドスイング角 | 右50°～左50° | |
| ガイドチルト角 | 180° | |
| フィード長 | 3,950mm | |
| ブーム | ブーム長 | 2,000mm |
| ブームリフト角 | 上45°～下25° | |
| ブームスイング角 | 右45°～左15° | |
| 油圧装置 | 可変容量ポンプ | アキシャルピストンポンプ |
| エンジン | 型式 | 6BDIPH-01 |
| 水冷6気筒直接噴射式 | ||
| 定格出力 | 125PS/2,600rpm | |
| コンプレッサ | 型式 | PDS175（北越工業） |
| スクリュコンプレッサ | ||
| 吐出空気量 | 5.0/min | |
| 吐出空気圧力 | 10.5kg/ｃ㎡ | |
| ダストコレクタ | 重量 | 205ｋｇ |
| 風量 | 16.0㎡/min | |
| フィルタ量 | 3本 | |
| ロッドチェンジャ | 型式 | GR180 |
| 重量 | 300kg | |
| 格納ロッド数 | 4本 | |
| ビット・ロッド | 仕様ビットゲージ | φ65～φ90 |
| ビット形状 | クロス、ボタン、スパイク | |
| 使用ロッド長 | 3,050mm(10ft) | |
| ロッドサイズ | 32H・38R | |
| スタートロッド長 | 3,660mm(12ft)・4,000mm(13ft) |
