落石防護柵 Nタイプ Item No. KAK-032
落石防護製品協会の諸実験に基づき、より合理的で強固な設計を実現した改良型の落石防護柵です。
≪改良型ならではの安全性≫
①間隔保持材の採用・・・落石によるケーブルの広がりを防止し、落下のすり抜けをなくしました。
②索端金具の強化・・・ワイヤロープ（3×7G/0 18φ）の保証切断荷重157KN以上の強度を持っています。
③支柱根入長・・・積雪にも対応し、寒冷地での使用にも可能となりました。
④ワイヤロープ止めＵボルト・・・傾斜地での設置を考慮し、サイズを大きくしました。（Ｍ12使用）
●優れた耐蝕性
構成部材はすべて良質の塗装又は溶融亜鉛めっきを施していますので、長期にわたる屋外設置に対し美しい状態を保持します。
●部材の軽量化で簡単施工
施工する人の立場から利便性を追及し、部材の軽量化、形状の改良を実現しました。
- 販売単位：
- ＜例＞N-5 塗装品 60ｍ一連
- Price :
- Please contact us参考価格 ￥13,030/ｍ
・間隔保持材
間隔保持材を使用することで、落石によるケーブルの広がりを防止し、落下のすり抜けをなくしました。
●種類
| 型式 記号 | 柵高（ｍ） | ロープ 本数 | 支柱 間隔 （ｍ） | 中間支柱（付属金具含む） | |||||
| 直柱 | 曲柱 | 埋込み | 寸法（mm） | 質量 （kg） | |||||
| H | h | h1 | d | 断面 | 長さ | ||||
| N-5 | 1.50 | 0.85 | 5 | 3 | H-200×100×5.5×8 | 2350 | 51 | ||
| N-7 | 2.00 | 0.85 | 7 | H-200×100×5.5×8 | 2850 | 62 | |||
| N-8 N-8S | 2.50 | 1.60 | 0.90 | 0.85 | 8 | H-200×100×5.5×8 | 3350 | 73 | |
| N-10 N-10S | 3.00 | 2.10 | 0.90 | 0.85 | 10 | H-200×100×5.5×8 | 3850 | 84 | |
| N-12 N-12S | 3.50 | 2.60 | 0.90 | 0.85 | 12 | 3 | H-200×100×5.5×8 | 4350 | 95 |
| N-13 N-13S | 4.00 | 3.10 | 0.90 | 1.00 | 13 | H-200×200×8×12 | 5000 | 252 | |
| N-15 N-15S | 4.50 | 3.30 | 1.20 | 1.00 | 15 | H-200×200×8×12 | 5500 | 276 | |
| N-17 N-17S | 5.00 | 3.80 | 1.20 | 1.00 | 17 | H-200×200×8×12 | 6000 | 302 | |
| N-18 N-18S | 5.50 | 4.30 | 1.20 | 1.00 | 18 | H-200×200×8×12 | 6500 | 327 | |
| N-20 N-20S | 6.00 | 4.80 | 1.20 | 1.00 | 20 | H-200×200×8×12 | 7000 | 352 | |
| 型式 記号 | 端末支柱（付属金具含む） | 間隔保持材（1ヵ所当り） | ||||||
| 支柱寸法（mm） | ステー寸法（mm） | 質量 （kg） | t=4.5×65（mm） | 質量 （kg） | ||||
| 断面 | 長さ | 断面 | L=680 | L=980 | ||||
| N-5 | H-150×150×7×10 | 2350 | 2［ -150×75×6.5 | 165 | 2 | 4.0 | ||
| N-7 | H-175×175×7.5×11 | 2850 | 2［ -150×75×6.5 | 240 | 2 | 5.7 | ||
| N-8 N-8S | □-200×100×6 | 3350 | 2［ -150×75×6.5 | 242 | 2 | 1 | 6.7 | |
| 3 | 6.0 | |||||||
| N-10 N-10S | □-200×100×6 | 3850 | 2［ -150×75×6.5 | 289 | 3 | 8.5 | ||
| 1 | 2 | 7.5 | ||||||
| N-12 N-12S | □-200×100×6 | 4350 | 2［ -150×75×6.5 | 358 | 1 | 3 | 10.4 | |
| 2 | 2 | 9.7 | ||||||
| N-13 N-13S | □-200×200×6 | 5000 | 2［ -150×75×6.5 | 456 | 4 | 11.2 | ||
| 1 | 3 | 10.5 | ||||||
| N-15 N-15S | □-200×200×6 | 5500 | 2［ -150×75×6.5 | 503 | 1 | 4 | 13.1 | |
| 2 | 3 | 12.4 | ||||||
| N-17 N-17S | □-200×200×6 | 6000 | 2［ -150×75×6.5 | 559 | 2 | 4 | 15.1 | |
| 5 | 14.2 | |||||||
| N-18 N-18S | □-200×200×6 | 6500 | 2［ -150×75×6.5 | 632 | 1 | 5 | 15.9 | |
| 2 | 4 | 15.2 | ||||||
| N-20 N-20S | □-200×200×6 | 7000 | 2［ -150×75×6.5 | 699 | 2 | 5 | 17.8 | |
| 6 | 16.9 | |||||||
（中間支柱の質量にはステーロープは含んでおりません）

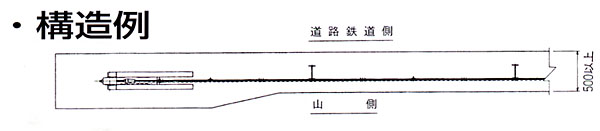

●構造例

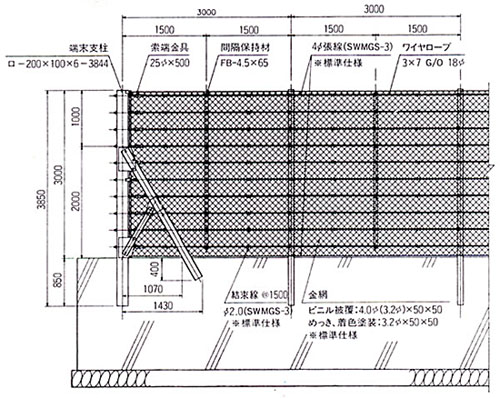

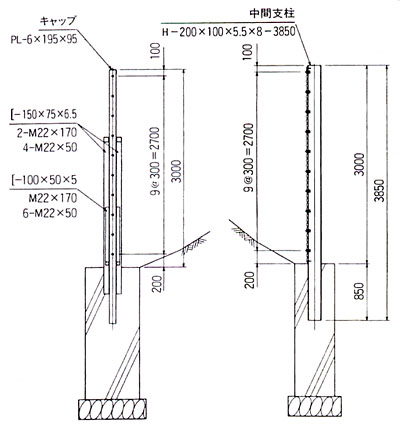

＜Ｎ-10＞
