・落石による衝撃を、ワイヤロープの伸びと金網のたわみによる吸収エネルギー及び支柱の塑性変形による吸収エネルギーで消滅させる合理的で経済的な設計です。

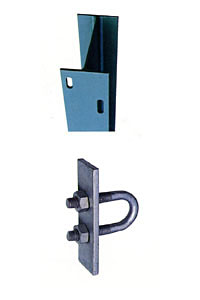

・すべての部材が現場組立方式で、しかもワイヤロープ・金網・支柱が簡単に取り付けられるよう、金具に工夫をこらしています。

・維持補修は破損部材の取替えによって簡単にできます。

・構成部材はすべて良質の塗装又は溶融亜鉛めっきを施していますので、厳しい自然環境の中でも長期にわたって美しい状態を保持します。


●種類

建込 区分	型式 記号	柵高（ｍ）			ロープ 本数	支柱 間隔 （ｍ）	中間支柱（付属金具含む）
		直柱	曲柱				寸法（mm）		質量 （kg）
		H	h	h1			断面	長さ
コ ン ク リ ｜ ト	K-3	1.00			3	3	H-150×75×5×7	1,500	21.8
	K-4	1.25			4		H-150×75×5×7	1,800	26.2
	K-5	1.55			5		H-200×100×5.5×8	2,200	48.1
	K-6	2.00			6		H-200×100×5.5×8	2,750	60.1
	K-8 K-8S	2.50	1.70	0.80	8		H-200×100×5.5×8	3,300	72.2
	K-9 K-9S	3.00	2.20	0.80	9		H-200×100×5.5×8	3,800	83.0
	K-11 K-11S	3.50	2.50	1.00	11		H-200×100×5.5×8	4,500	118.0
	K-13 K-13S	4.00	3.00	1.00	13		H-200×200×8×12	5,000	273.0
	K-14 K-14S	4.50	3.50	1.00	14		H-200×200×8×12	5,500	297.0
	K-16 K-16S	5.00	3.80	1.20	16		H-200×200×8×12	6,200	332.0
	K-18 K-18S	5.50	4.30	1.20	18		H-200×200×8×12	6,700	358.0
	K-20 K-20S	6.00	4.80	1.20	20		H-200×200×8×12	7,200	383.0
土 中	KD-3	1.00			3		H-150×75×5×7	1,500	21.8
	KD-4	1.25			4		H-150×75×5×7	1,800	26.2
	KD-5	1.55			5		H-200×100×5.5×8	2,200	48.1
	KD-6	2.00			6		H-200×100×5.5×8	2,750	60.1

型式 記号	端末支柱（付属金具含む）					金網
	支柱寸法（mm）		ステー寸法（mm）		質量 （kg）	線径 （mm）	網目 寸法 （mm）
	断面	長さ
K-3	H-125×125×6.5×9	1,500	H-100×100×6×8		70.4	3.2 （4.0）	50 × 50
K-4	H-125×125×6.5×9	1,800		L-50×50×6	89.5
K-5	H-150×150×7×10	2,200	H-125×125×6.5×9		134
K-6	H-175×175×7.5×11	2,750			207
K-8 K-8S	□-200×100×6	3,300	[　-150×75×6.5	[　-100×50×5	241
K-9 K-9S	□-200×100×6	3,800			286
K-11 K-11S	□-200×100×6	4,500			352	4.0 （4.0）
K-13 K-13S	□-200×200×6	5,000			448
K-14 K-14S	□-200×200×6	5,500			497
K-16 K-16S	□-200×200×6	6,200			554
K-18 K-18S	□-200×200×6	6,700			628
K-20 K-20S	□-200×200×6	7,200			682
KD-3	H-125×125×6.5×9	1,500	H-100×100×6×8		70.4	3.2 （4.0）
KD-4	H-125×125×6.5×9	1,800		L-50×50×6	89.5
KD-5	H-150×150×7×10	2,200	H-125×125×6.5×9		134
KD-6	H-175×175×7.5×11	2,750			207

（※金網の線径は上段が亜鉛めっき、着色塗装、下段の（　）はビニール被覆の数値を示す。）

※備考
（1）索端金具は、端末支柱1本につきワイヤロープの段数だけ必要です。

（2）金網は落石及び斜面の状況によって、標準以外の組み合わせもできます。また、これら以外にアルミニウムめっき鉄線も準備しておりますので、特に防錆力を要求される場合はご検討下さい。

（3）柵高3.5ｍ以上は各中間柱1本にステーロープの取付けが可能です。中間支柱質量にはステー構成の質量も含みます。

（4）ワイヤロープの参考単位質量は1本当り1.1kg/ｍです。

販売単位：

＜例＞K-3P　塗装品　　張長　60ｍ

Price :

Please contact us参考価格　￥6,470/ｍ
