セトロンストーンガード 改良品 Item No. SET-011
●規格・仕様
| 型式 | 柵高 | 端末支柱構成 | 中間支柱構成 | ||||
| 直柱 | 曲柱 | 端末支柱 | 控柱 | 重量（kg） | 中間支柱 | 重量（kg） | |
| H（ｍ） | H1+H2（ｍ） | ||||||
| SC-1500D | 1.5 | ― | H-150×150×7×10 | [-100×50×5 | 134 | H-200×100×5.5×8 | 51 |
| SC-2000D | 2.0 | ― | H-175×175×7.5×11 | [-100×50×5 | 191 | H-200×100×5.5×8 | 62 |
| SC-2500D | 2.5 | 1.6＋0.9 | H-200×200×8×12 | [-150×75×6.5 | 263 | H-200×100×5.5×8 | 73 |
| SC-3000D | 3.0 | 2.1＋0.9 | H-200×200×8×12 | [-150×75×6.5 | 303 | H-200×100×5.5×8 | 84 |
| SC-3500D | 3.5 | 2.6＋0.9 | H-200×200×8×12 | [-150×75×6.5 | 342 | H-200×100×5.5×8 | 95 |
| SC-4000D | 4.0 | 3.1＋0.9 | H-200×200×8×12 | [-150×75×6.5 | 472 | H-200×200×8×12 | 252 |
| SC-4500D | 4.5 | 3.3＋1.2 | H-200×200×8×12 | [-150×75×6.5 | 535 | H-200×200×8×12 | 278 |
| SC-5000D | 5.0 | 3.8＋1.2 | H-200×200×8×12 | [-150×75×6.5 | 592 | H-200×200×8×12 | 303 |
| SC-5500D | 5.5 | 4.3＋1.2 | H-200×200×8×12 | [-150×75×6.5 | 648 | H-200×200×8×12 | 328 |
| SC-6000D | 6.0 | 4.8＋1.2 | H-200×200×8×12 | [-150×75×6.5 | 701 | H-200×200×8×12 | 354 |
| 型式 | ワイヤーロープ間隔保持材構成 | ケーブル構成 | |||||
| 断面寸法 | 使用数量 （1ヵ所 当り） | 重量 （kg） | ﾜｲﾔｰﾛｰﾌﾟ 段数(本数) | 構造外径 | 金網 | 重量 （kg） | |
| SC-1500D | PL-4.5×65×680 | 2 | 4.2 | 5 | 3×7 G/0 φ18 | φ3.2ｂ×50×50 φ4.0×50×50 | 9.6 |
| SC-2000D | PL-4.5×65×980 | 2 | 6.0 | 7 | 13.1 | ||
| SC-2500D | PL-4.5×65×680 PL-4.5×65×980 | 2 1 | 7.1 | 8 | 15.5 | ||
| SC-3000D | PL-4.5×65×980 | 3 | 8.9 | 10 | 19.0 | ||
| SC-3500D | PL-4.5×65×680 PL-4.5×65×980 | 1 3 | 10.9 | 12 | 22.5 | ||
| SC-4000D | PL-4.5×65×980 | 4 | 11.8 | 13 | 24.9 | ||
| SC-4500D | PL-4.5×65×680 PL-4.5×65×980 | 1 4 | 13.8 | 15 | 28.4 | ||
| SC-5000D | PL-4.5×65×680 PL-4.5×65×980 | 2 4 | 15.8 | 17 | 31.9 | ||
| SC-5500D | PL-4.5×65×680 PL-4.5×65×980 | 1 5 | 16.7 | 18 | 34.3 | ||
| SC-6000D | PL-4.5×65×680 PL-4.5×65×980 | 2 5 | 18.7 | 20 | 37.8 | ||
- 販売単位：
- ＜例＞SC-1500D 塗装品 金網仕様Z-G3 張長 60ｍ
- Price :
- Please contact us

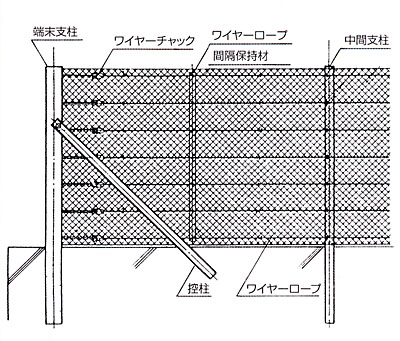

■構成図
＜構成部品＞
■端末支柱
材質 一般構造用圧延鋼材（SS400）（JIS G 3101）
■控柱
材質 一般構造用圧延鋼材（SS400）（JIS G 3101）
■中間支柱
材質 一般構造用圧延鋼材（SS400）（JIS G 3101）
■ワイヤーロープ
構造 3×7 Ｇ/0
外径 φ18
破断荷重 157ＫＮ（16tf）
■金網
構造 ひし形金網
| 亜鉛めっき鉄線 （Z-G3） （Z-G4） （Z-G7） | φ3.2×50×50（ナックル）（カール） |
| φ4.0×50×50（ナックル）（カール） | |
| φ4.0×75×75（カール） | |
| 硬質 塩化ビニール鉄線 | φ3.2（2.6）×50×50（ナックル） |
| φ4.0（3.2）×50×50（ナックル） |

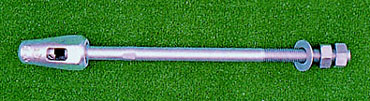

■ワイヤーチャック
型式 クサビ式
外径 φ25×500
破断荷重 157KN（16tf）
■ワイヤーロープ間隔保持材
材質 一般構造用圧延鋼材（SS400）
ワイヤーロープの段数により、3段用、4段用を組み合わせます。
