ボックスビーム（分離帯用－土中用・ｺﾝｸﾘｰﾄ用 Bm、Am種） Item No. KAK-029
- 販売単位：

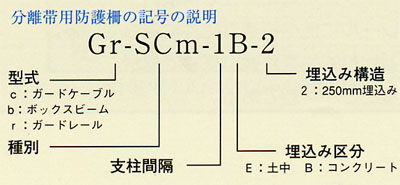

- ＜例＞Ｇb-Am-2B コンクリート用
- Price :
- Please contact us￥13,600/ｍ
| 設置 条件 | 種別 | 記号 | ビーム | 支柱 | 支柱 間隔 （m） | 参考 質量 （kg/m） | ||
| 寸法（mm） | 質量 （kg/枚） | 寸法（mm） | 質量 （kg/本） | |||||

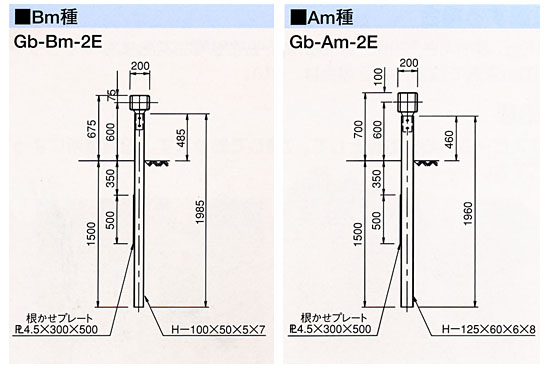

| 土中用 | Bm | Gb-Bm-2Ｅ | □-200×150×4.5×5,990 | 146 | H-100×50×5×7×1,985 | 24.4 | 2.0 | 44.1 |
| Am | Gb-Am-2Ｅ | □-200×200×4.5×5,990 | 168 | H-125×60×6×8×1,960 | 31.8 | 2.0 | 51.8 | |

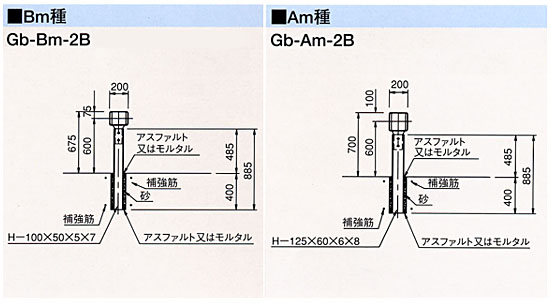

| コンクリート用 | Bm | Gb-Bm-2B | □-200×150×4.5×5,990 | 146 | H-100×50×5×7×885 | 8.41 | 2.0 | 36.1 |
| Am | Gb-Am-2B | □-200×200×4.5×5,990 | 168 | H-125×60×6×8×860 | 11.6 | 2.0 | 41.7 | |
※質量はメッキ品の質量です。
