ガードケーブル（中分用－土中用・コンクリート用 Bm種） Item No. KAK-020
- 販売単位：

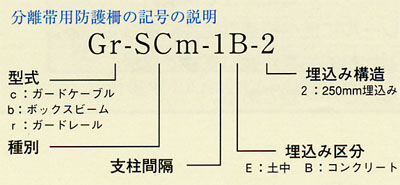

- ＜例＞Ｇc-Ｂm-4Ｂ コンクリート建込用 埋込方式 延長6ｍ
- Price :
- Please contact us参考価格 ￥219,240
| 設置条件 | 種別 | 記号 | 中間支柱 | 端末支柱 | 支柱 間隔 （ｍ） | ||
| 寸法（mm） | 質量 （kg/本） | 寸法（mm） | 質量 （kg/本） | ||||

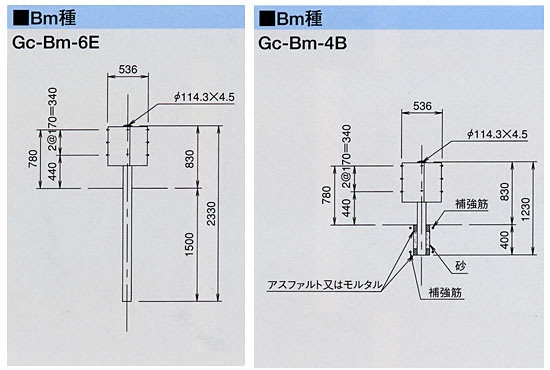

| 土中用 | Bm | Gｃ-Bm-6E | φ114.3×4.5×2,330 | 29.7 | φ114.3×4.5×1,380 | 51 | 6.0 |
| コンクリート用 | Gｃ-Bm-4E | φ114.3×4.5×1,230 | 15.8 | φ114.3×4.5×1,380 | 51 | 4.0 | |
| 設置条件 | 種別 | 記号 | ケーブル | ブラケット | |
| 直径×条数 | 寸法（mm） | 質量 （kg/個） | |||
| 土中用 | Bm | Gｃ-C-4B | φ18×6 | 4.5×280×520 | 11.9 |
| コンクリート用 | Gｃ-C-4B-S | φ18×6 | 4.5×280×520 | 11.9 | |
※支柱に1本の間隔保持材を取付けます。
※質量は塗装品の質量です。

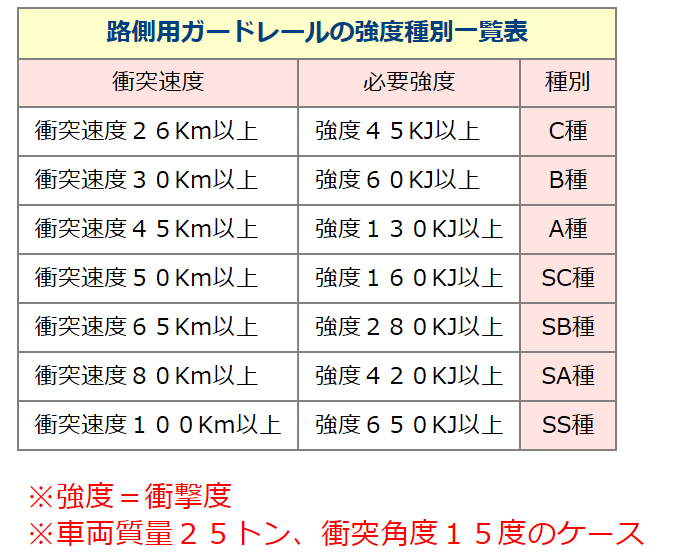

| 種 別 の 適 用 | 高速・自専用 | 80km/h以上 | A,Am | SB,SBm | SS |
| 60km/h以下 | SC,SCm | SA | |||
| 道路・その他 | 60km/h以上 | B,Bm,Bp | A,Am,Ap | SB,SBp | |
| 50km/h以下 | C,Cm,Cp | B,Bm,Bp |
