ガードケーブル（路側用－コンクリート用 C、B、A種） Item No. KAK-019
- 販売単位：

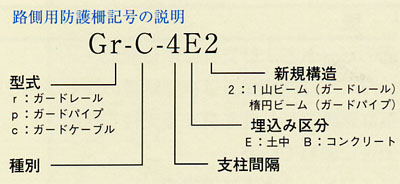

- ＜例＞Ｇc-Ｃ-4Ｂ 埋込方式 延長6ｍ
- Price :
- Please contact us参考価格 ￥100,820
| 種別 | 記号 | 中間支柱 | 端末支柱 | 支柱 間隔 （ｍ） | ||
| 寸法（mm） | 質量 （kg/本） | 寸法（mm） | 質量 （kg/本） | |||

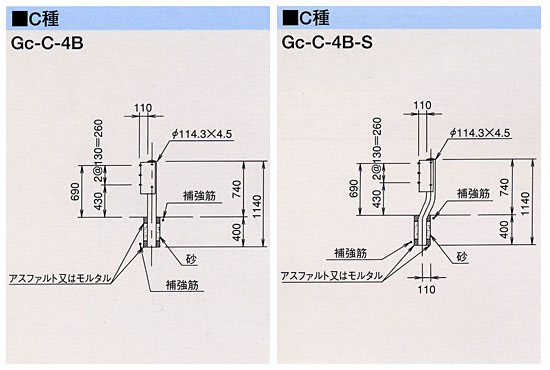

| C | Gｃ-C-4B | φ114.3×4.5×1,140 | 14.4 | φ114.3×4.5×1,140 | 44 | 4.0 |
| Gｃ-C-4B-S | φ114.3×4.5×1,140（曲） | 14.8 | ||||

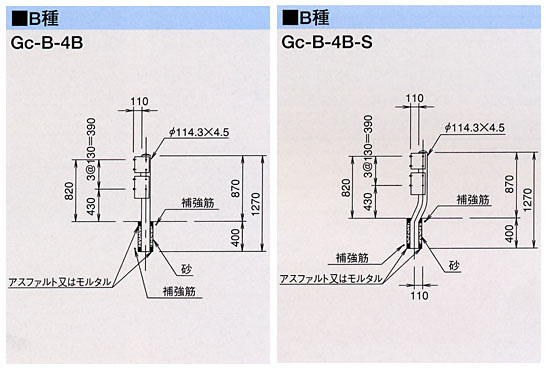

| B | Gｃ-B-4B | φ114.5×4.5×1,270 | 16.1 | φ114.3×4.5×1,320 | 50 | 4.0 |
| Gｃ-B-4B-S | φ114.3×4.5×1,270（曲） | 16.4 | ||||

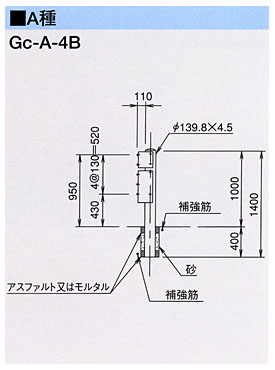

| A | Gｃ-A-4B | φ139.8×4.5×1,400 | 22.2 | φ165.2×5.0×1,500 | 93 | 4.0 |
| 種別 | 記号 | ケーブル | ブラケット | |
| 直径×条数 | 寸法（mm） | 質量 （kg/個） | ||
| C | Gｃ-C-4B | φ18×3 | 3.2×180×420 | 6.2 |
| Gｃ-C-4B-S | ||||
| B | Gｃ-B-4B | φ18×4 | 3.2×180×210 | 3.4 |
| Gｃ-B-4B-S | 3.2×180×290 | 4.4 | ||
| A | Gｃ-A-4B | φ18×5 | 3.2×192×210 | 3.6 |
| 3.2×192×420 | 6.5 | |||
※支柱に1本の間隔保持材を取付けます。
※質量は塗装品の質量です。

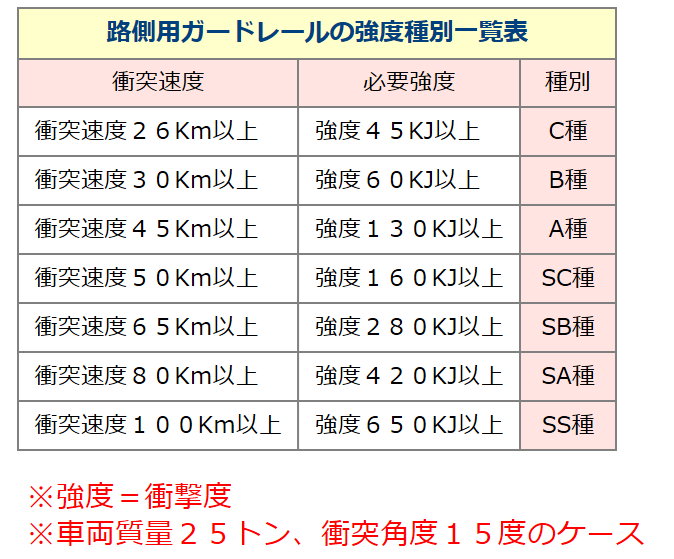

| 種 別 の 適 用 | 高速・自専用 | 80km/h以上 | A,Am | SB,SBm | SS |
| 60km/h以下 | SC,SCm | SA | |||
| 道路・その他 | 60km/h以上 | B,Bm,Bp | A,Am,Ap | SB,SBp | |
| 50km/h以下 | C,Cm,Cp | B,Bm,Bp |
