ガードレール（路側用－コンクリート用 C、B、A種） Item No. KAK-010
＜ガードレールの特徴＞
適度な剛性とじん性を有する波形断面のビームおよび
支柱により構成されています。
破損個所の局部取り替えが容易であり、
設置場所によっては視線誘導の効果が大きいです。
【路側用】
車両の路外逸脱を防止します
〇お見積・ご購入をご希望のお客様へ〇
お問合せの際は、下記の情報をお教えください

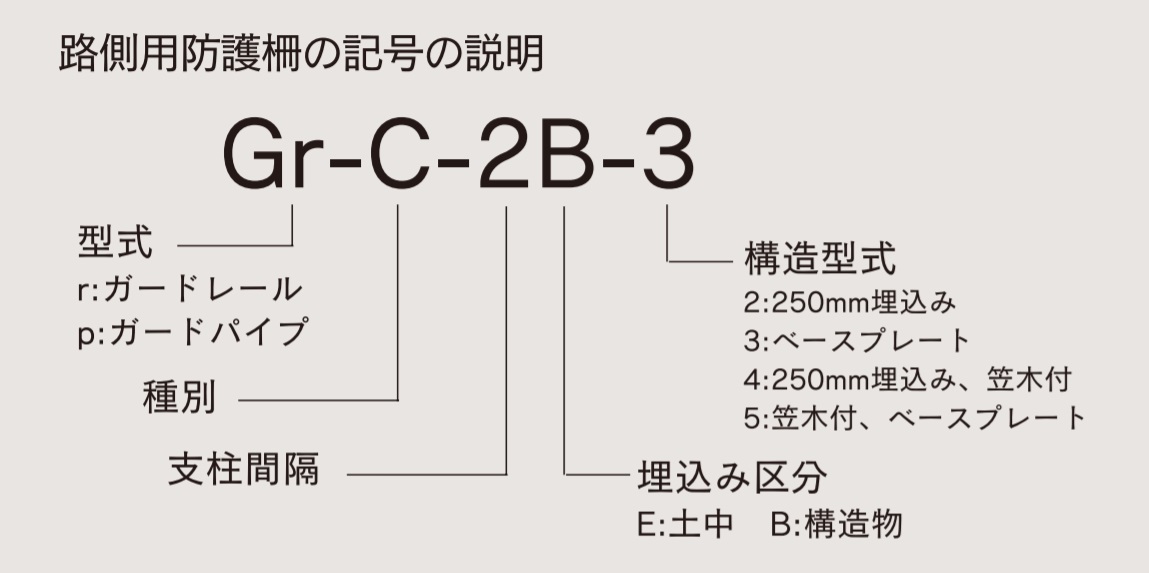

・型式（下図からお選びください）
・数量
・納入場所（お客様住所と異なる場合はお教えください）
・ご希望納期
「支柱だけほしい！」
「袖ビームとボルトだけほしい！」
など単品でも承っております。
PDFの図面をご参考の上、お問合せください
※使用する道路の写真などございましたらスムーズに対応することができます。
- 販売単位：
- Price :
- Please contact us

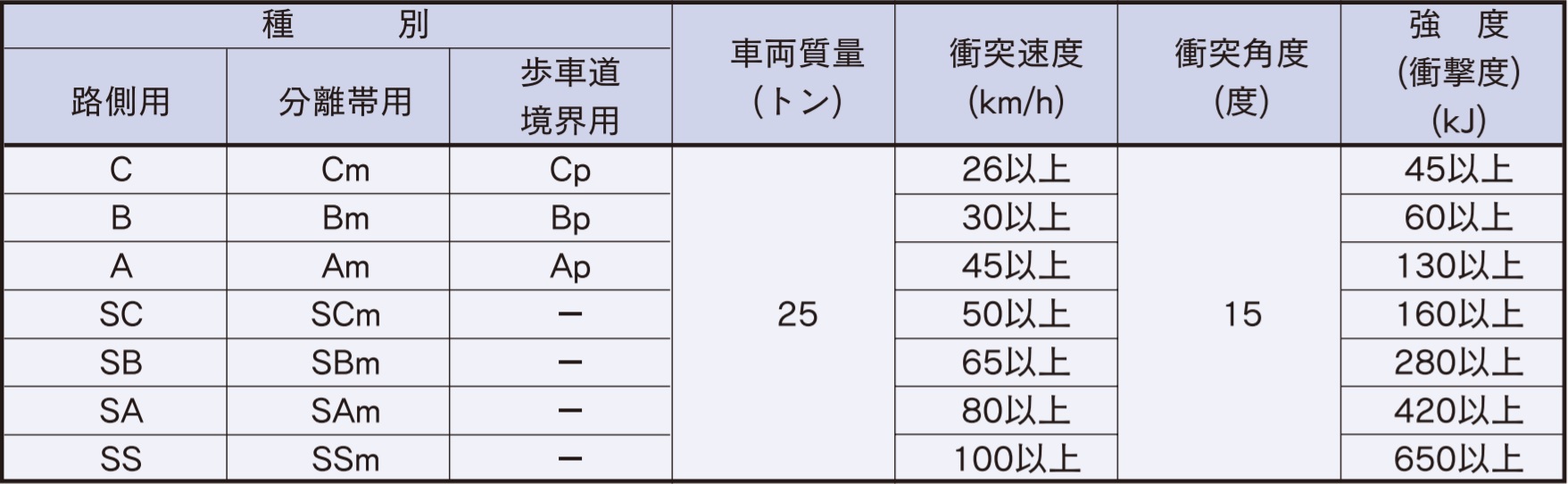

車両用防護柵は、強度（車両衝突したときに突破されない衝撃度の大きさ）
および設置場所に応じて、以下のように種別を設定しています。
| 一般区間 | 重大な被害が発生する おそれのある区間 | 新幹線などと交差または 近接する間 | |||
| 種 別 の 適 用 | 高速・自専道 | 80km/h以上 | A,Am | SB,SBm | SS |
| 60km/h以下 | SC,SCm | SA | |||
| 道路・その他 | 60km/h以上 | B,Bm,Bp | A,Am,Ap | SB | |
| 50km/h以下 | C,Cm,Cp | B,Bm,Bp | |||
| 種別 | 記号 | ビーム | 支柱 | ブラケット | 支柱間隔 （ｍ） | 製品1mあたり質量 （kg/m） | |||
| 板厚×幅×長さ（mm） | 質量 | 外径×板厚×長さ（mm） | 質量 | 板厚×幅×長さ（mm） | 質量 | ||||

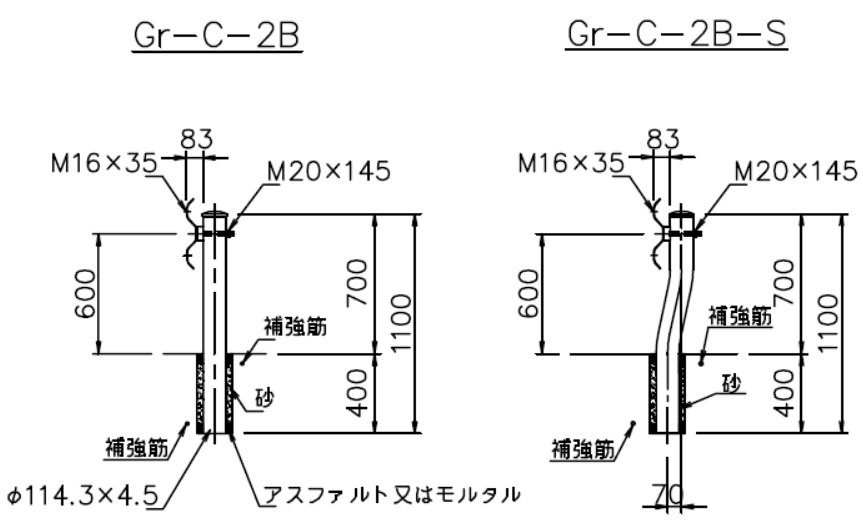

| C | Gr-C-2B | 2.3×350×4,330 (2山) | 32.9 | φ114.3×4.5×1,100 | 13.8 | 4.5×70×31×300 | 0.93 | 2.0 | 16.4 |
| Gr-C-2B-S | φ114.3×4.5×1,100(曲) | 13.9 | 16.5 | ||||||

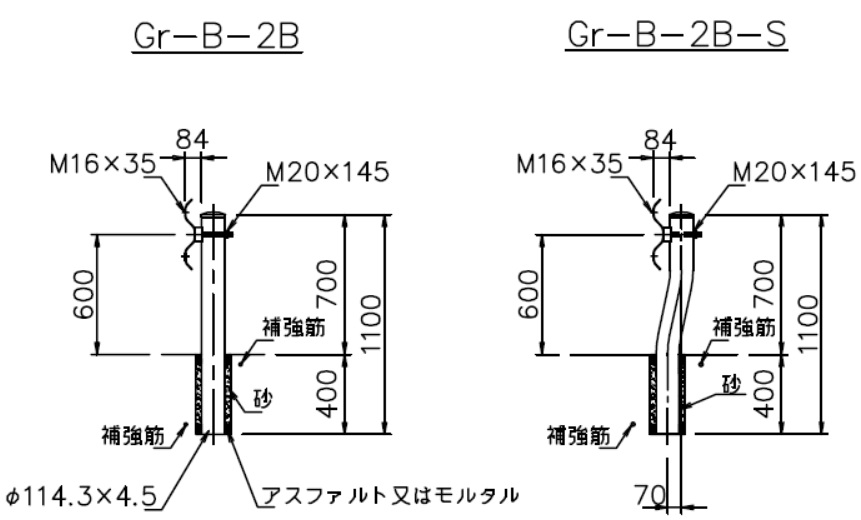

| B | Gr-B-2B | 3.2×350×4,330 (2山) | 45.5 | φ114.3×4.5×1,100 | 13.8 | 19.5 | |||
| Gr-B-2B-S | φ114.3×4.5×1,100(曲) | 13.9 | 19.6 | ||||||

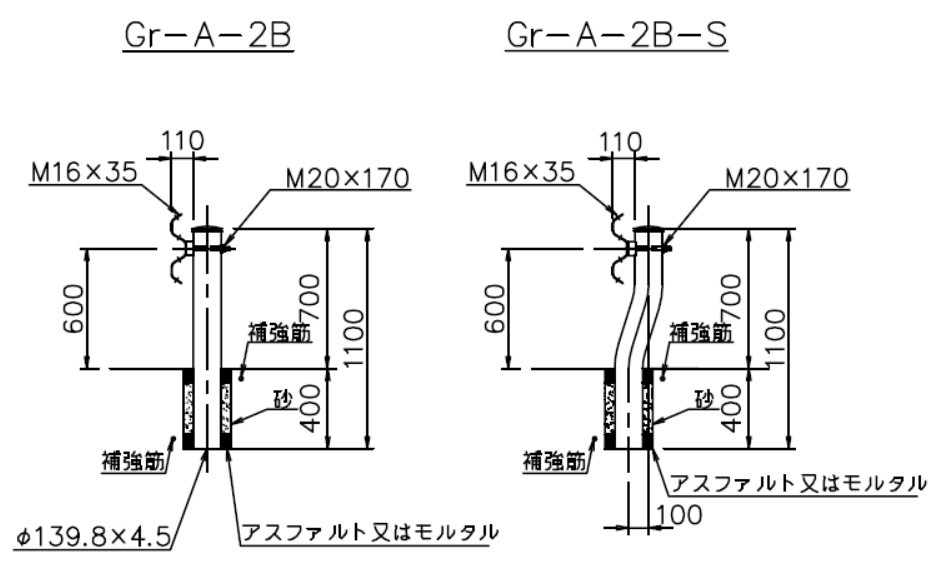

| A | Gr-A-2B | 4.0×350×4,330 (2山) | 64.1 | φ139.8×4.5×1,100 | 17.1 | 25.8 | |||
| Gr-A-2B-S | φ139.8×4.5×1,100(曲) | 17.3 | 25.9 | ||||||
