ガードレール（路側用－土中用 SC、SB、SA、SS種） Item No. KAK-009
＜ガードレールの特徴＞
適度な剛性とじん性を有する波形断面のビームおよび
支柱により構成されています。
破損個所の局部取り替えが容易であり、
設置場所によっては視線誘導の効果が大きいです。
【路側用】
車両の路外逸脱を防止します
〇お見積・ご購入をご希望のお客様へ〇
お問合せの際は、下記の情報をお教えください
・型式（下表からお選びください）
・数量
・納入場所（お客様住所と異なる場合はお教えください）
・ご希望納期
「支柱だけほしい！」
「袖ビームとボルトだけほしい！」
など単品でも承っております。
PDFの図面をご参考の上、お問合せください
※使用する道路の写真などございましたらスムーズに対応することができます。
- 販売単位：
- Price :
- Please contact us

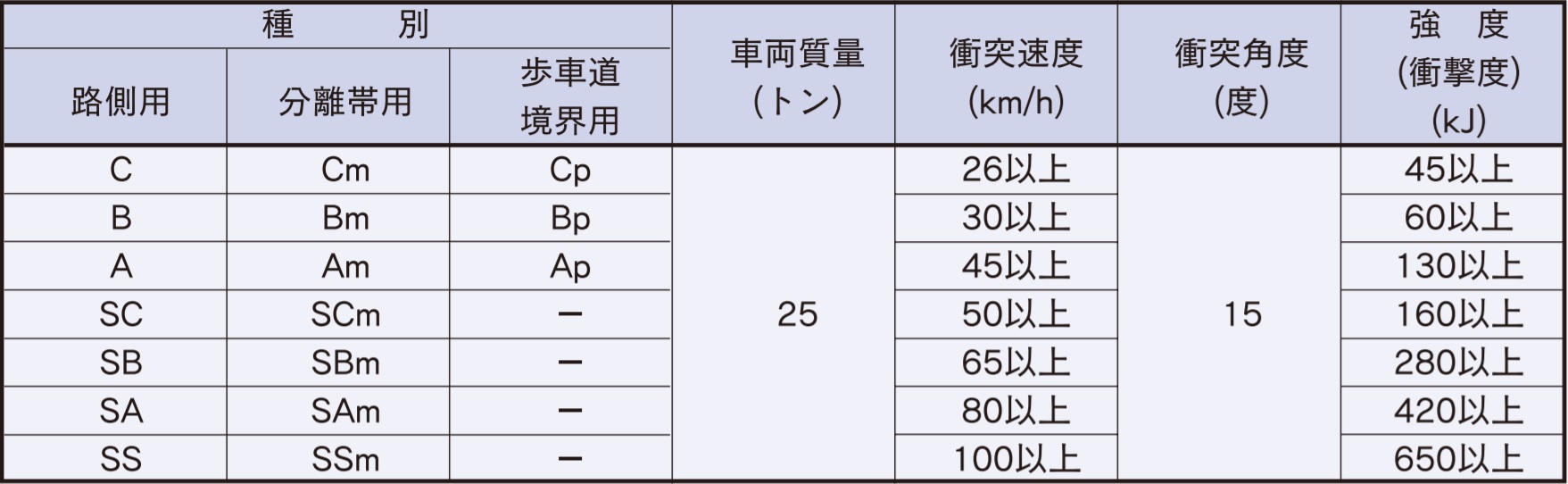

車両用防護柵は、強度（車両衝突したときに突破されない衝撃度の大きさ）
および設置場所に応じて、以下のように種別を設定しています。
| 一般区間 | 重大な被害が発生する おそれのある区間 | 新幹線などと交差または 近接する間 | |||
| 種 別 の 適 用 | 高速・自専道 | 80km/h以上 | A,Am | SB,SBm | SS |
| 60km/h以下 | SC,SCm | SA | |||
| 道路・その他 | 60km/h以上 | B,Bm,Bp | A,Am,Ap | SB | |
| 50km/h以下 | C,Cm,Cp | B,Bm,Bp | |||
| 種別 | 型式 | ビーム | 支柱 | ブラケット | 支柱 間隔 (ｍ) | 製品1m当たり質量 (kg/m) | |||
| 板厚×幅×長さ(㎜) | 質量 | 外径×板厚×長さ(㎜) | 質量 | 板厚×板厚×長さ(㎜) | 質量 | ||||

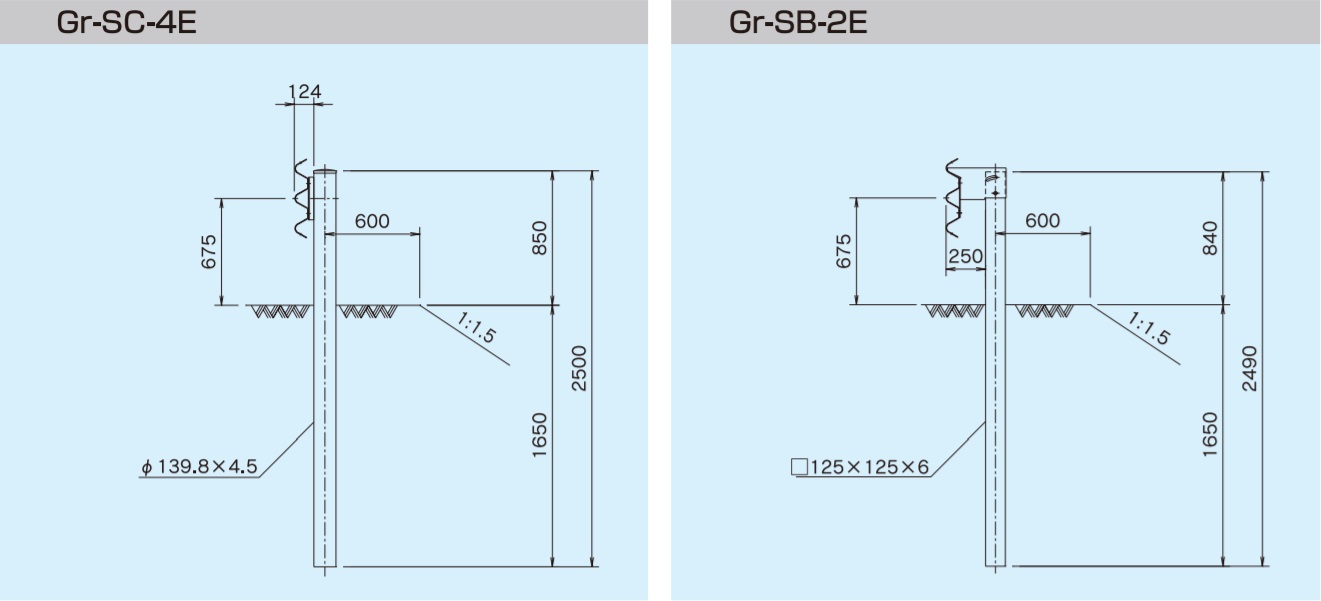

| SC | Gr-SC-4E | 4.0×500×4,320 （3山） | 102 | φ139.8×4.5×2,500 | 38.4 | 6.0×270×300 | 4.42 | 4.0 | 37.9 |
| SB | Gr-SB-2E | 4.0×500×4,320 （3山） | 102 | □125×125×6.0×2,490 | 54.8 | 4.5×200×137×367 | 7.45 | 2.0 | 59.0 |

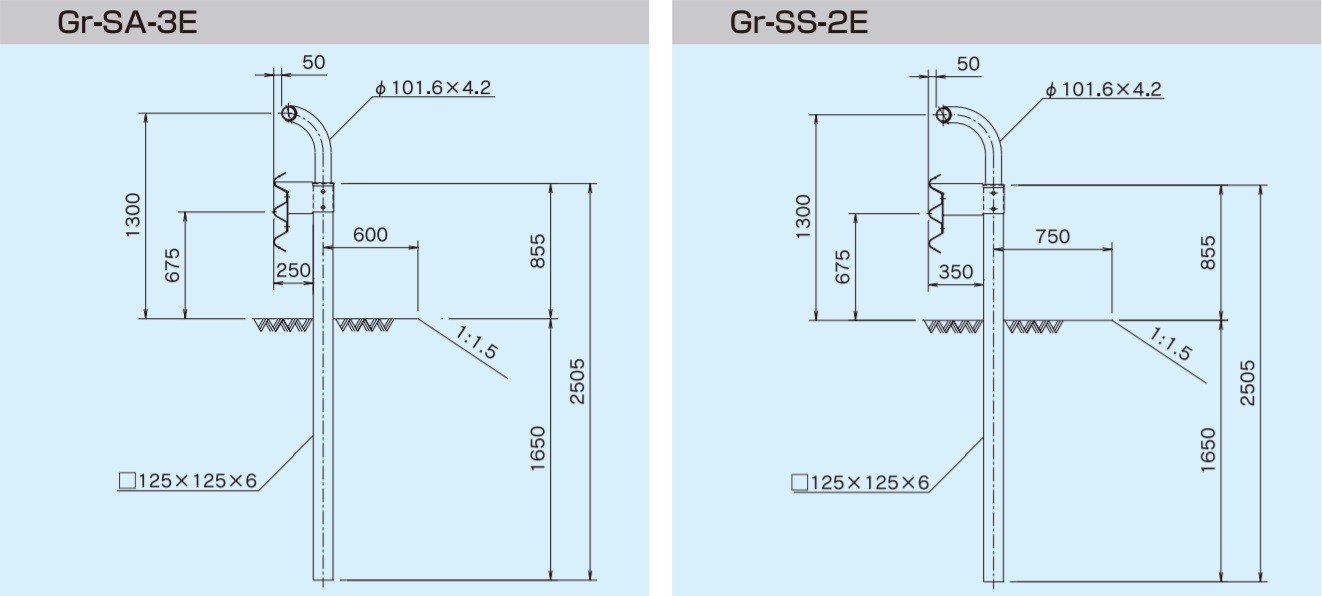

| SA | Gr-SA-3E | 4.0×500×3,320 （3山） 上段-φ89.1×5.5×2994 | 78.5 34.3 | □125×125×6.0×2,505 上段-φ101.6×4.2×645 | 55.2 9.89 | 4.5×200×137×367 | 6.86 | 3.0 | 66.1 |
| SS | Gr-SS-2E | 4.0×500×4,320 （3山） 上段-φ89.1×5.5×3994 | 102 45.8 | □125×125×6.0×2,505 上段-φ101.6×4.2×645 | 55.2 11.0 | 4.5×200×137×467 | 8.9 | 2.0 | 78.8 |
