アキレスボード アキレス準不燃NDパネル Item No. YAS-ALS-006
結露防止性能にも優れた断熱材複合パネルです
特長

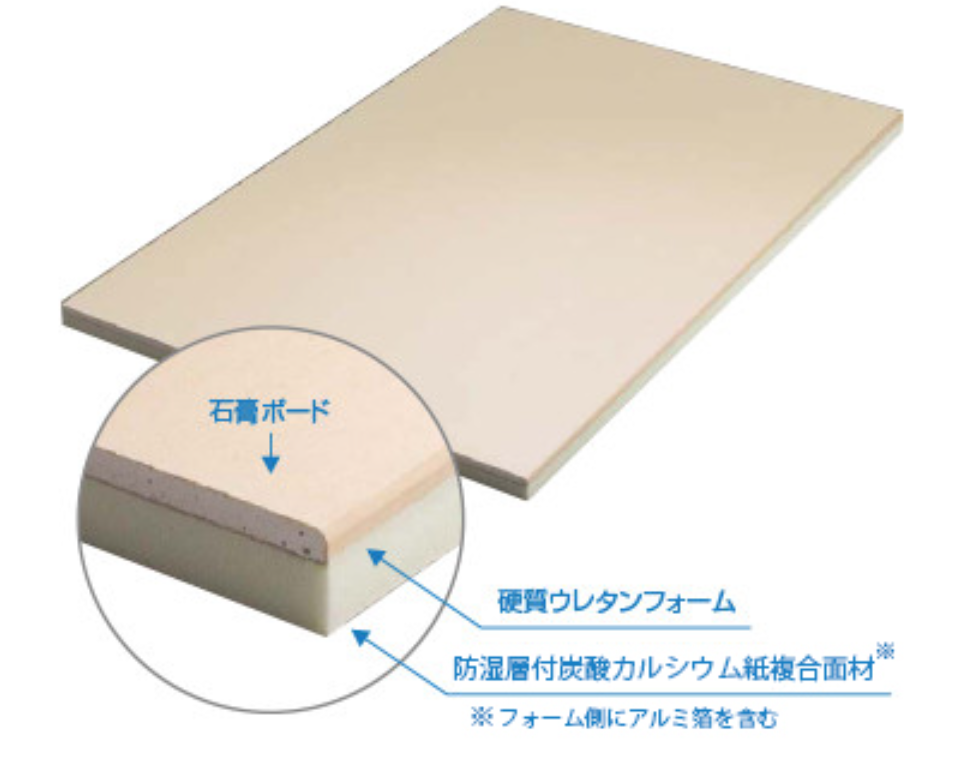

・石膏ボードと硬質ウレタンフォームの複合パネル
・結露防止に効果的な断熱パネル

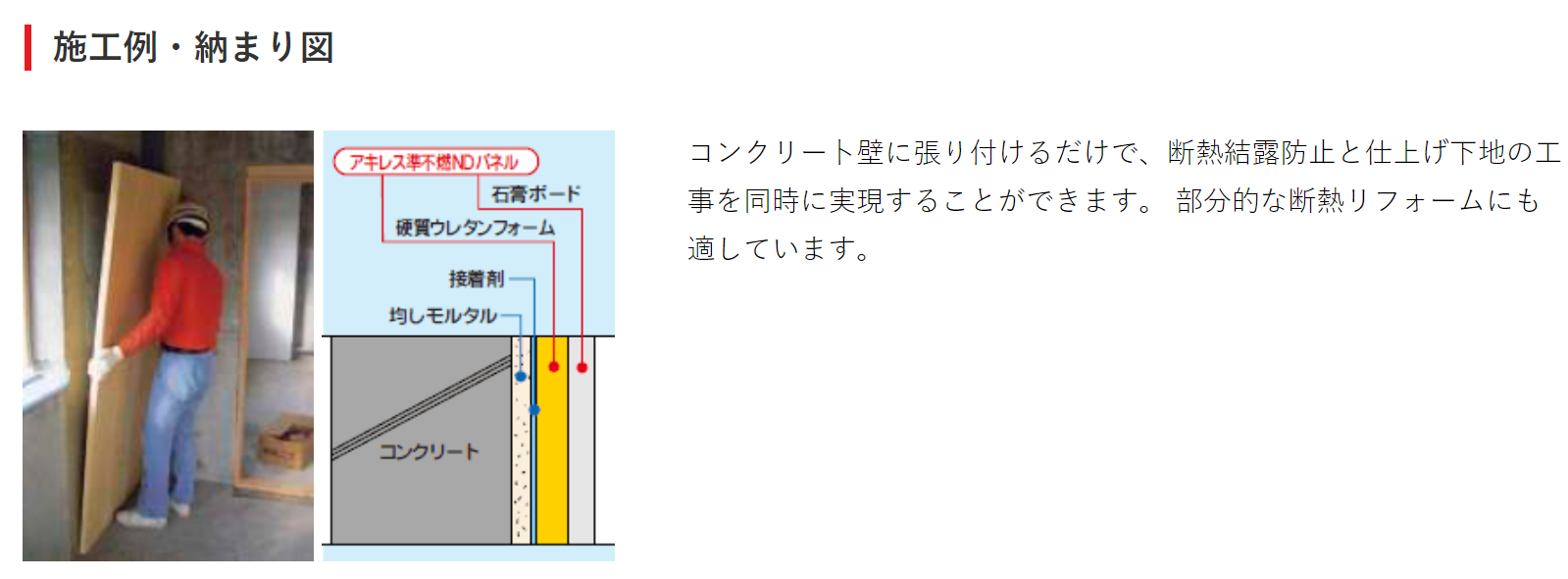

・断熱コンクリート躯体に直張り施工可能
・新築だけでなく改修工事にも適したパネル
・準不燃材 認定品
・鉄骨造の壁にも施工ができます
用途
●内装仕上げ下地
対応施工
接着工法、GL工法、釘(ビス)留め工法等
〇お見積・ご購入をご希望のお客様へ〇
お問合せの際は、下記の情報をお教えください
・加工の有無
(※加工が必要な場合はCADデータ、手書きの図面、写真など、作りたいイメージがわかるものがあれば迅速に対応することができます)
・寸法(厚さ×幅×長さ)
・数量
・納入場所（お客様住所と異なる場合はお教えください）
・ご希望納期
- 販売単位：
- Price :
- Please contact us
●規格
| 厚さ(㎜) | 幅(㎜) | 長さ(㎜) |
| 表面材(石膏) 9.5、12.5 断熱材 10、15、20、25、30* | 910 | 1,820 |
*：印は受注生産品です。30㎜を超える厚さについては別途ご相談ください。
※：石膏は防水タイプも取り揃えています。
| 硬質ウレタンフォーム 厚さ(㎜) | 準不燃番号 |
| 10、15、20、25、30 | QM-0762-1(1) QM-0762-1(2)(防水石膏タイプ) |
●基本物性(硬質ウレタンフォーム部分)
| 項目 | 物性 | |
| 数値 | 単位 | |
| フォーム密度 | 25以上 | ㎏/㎥ |
| 熱伝導率 | 0.024以下 | W/(ｍ・Ｋ) |
| 透湿係数 | 40以下 | ng/(㎡・Ｓ・Ｐa) |
| 圧縮強さ | 8以上 | N/㎠ |
| 吸水率 | 3.0以下 | ｇ/100㎠ |
●熱抵抗値と製品重量
| 硬質ウレタンフォーム 〔㎜〕 | 熱抵抗値 〔㎡K/W〕 (フォーム部分) | 重量(㎏/㎡) | |
| フォーム部分(裏面紙 を含む)の標準重量 | せっこうボード部分 | ||
| 10 | 0.3 | 0.9 | 〔9.5㎜〕 6.2～9.0 〔12.5㎜〕 8.1～11.7 |
| 15 | 0.5 | 1.0 | |
| 20 | 0.8 | 1.1 | |
| 25 | 1.0 | 1.2 | |
| 30 | 1.2 | 1.4 | |
アキレスボードの性能
●基本物性
・アキレスボードの基本物性票
| 製品 | アキレスボード各種 | 試験法 | |
| 項目 | 単位 | ||
| 密度 | ㎏/㎥ | 25以上 | JIS A 9521 |
| 熱伝導率 | W/(ｍ・Ｋ) | 0.024以下 | JIS A 9521 |
| 透湿係数 | ng/(㎡・ｓ・Pa) | 40以下 | JIS A 9521 |
| 圧縮強さ | Ｎ/㎠ | 8以上 | JIS A 9521 |
| 曲げ強さ | Ｎ/㎠ | 15以上 | JIS A 9521 |
| 燃焼性 | ― | 合格*1 | JIS A 9521 |
| 対応JIS規格 | 建設用断熱材：JIS A 9521：2017 硬質ウレタンフォーム断熱材 2種2号AIまたはA相当 | ||
※：アキレスボードGFノンフロン(高密度)、アキレス折返しボードノンフロンを除く。
*1：燃焼性はJIS A 9521付属書Cに基づく。
参考：日本工業規格(JIS)建築用断熱材 JIS A 9521：2017
●種類の区分および記号(A種2号Aのみ抜粋)
| 種類 | 製品記号 | 熱伝導率の記号 | 備考 | 適用 | |||
| 硬質ウレタン フォーム 断熱材 | 2 種 | 2 号 | A | PUF2.2A | λ24 | 非透湿性 面材付き | ポリイソシアネート、ポリオール及び発泡剤を主剤として、 発泡成形した断熱材、発泡成形したブロックから 切り出した断熱材、又は成形面材の間で発泡させ一体化した 成形面材付きの断熱材。必要に応じて面材を用いる。 |
●部位別熱貫流率表はコチラ
