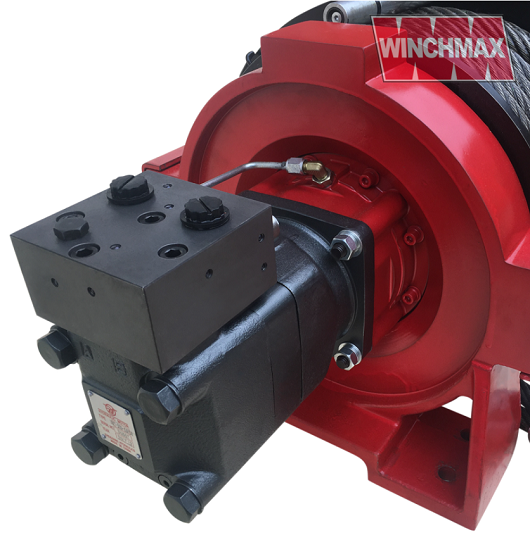

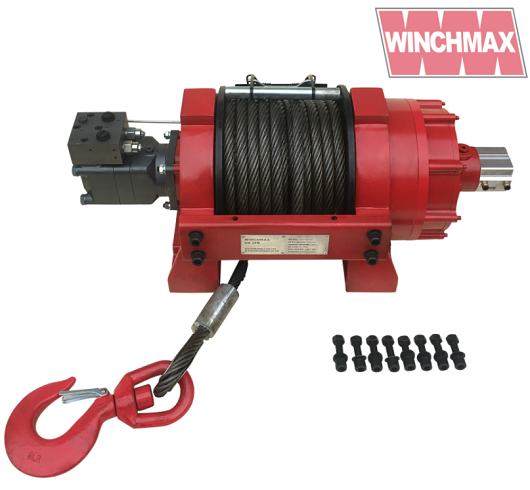

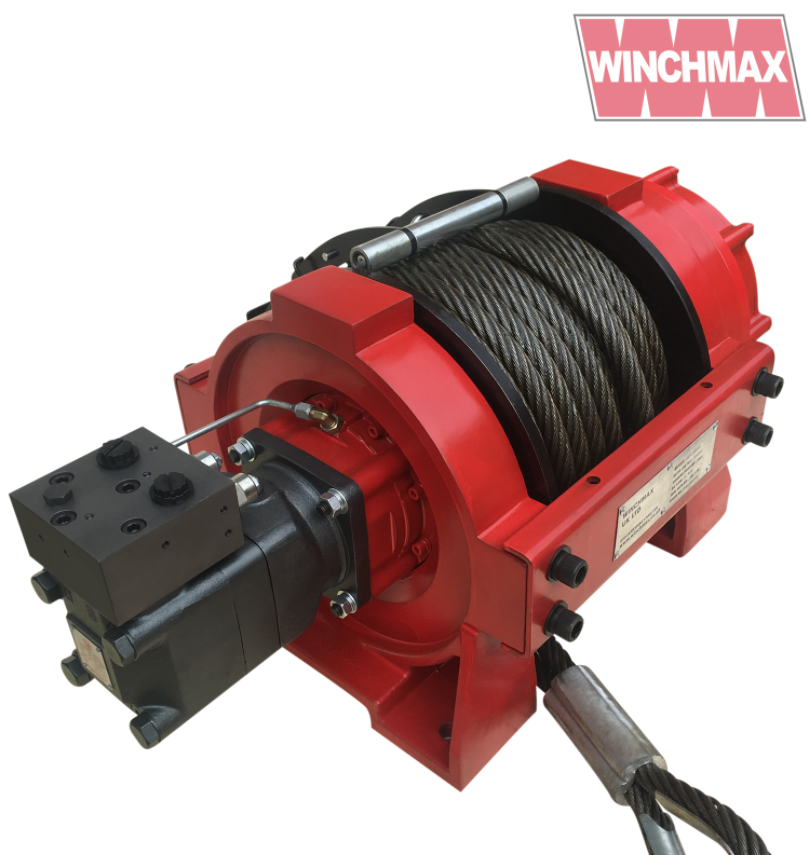

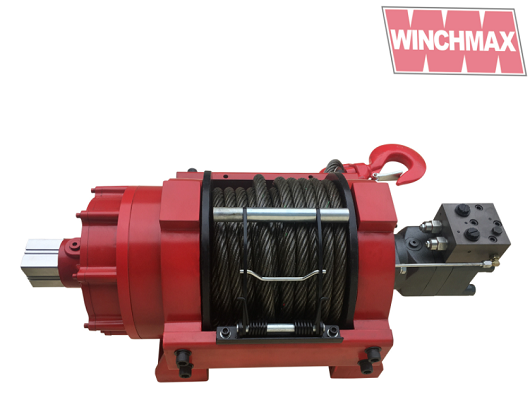

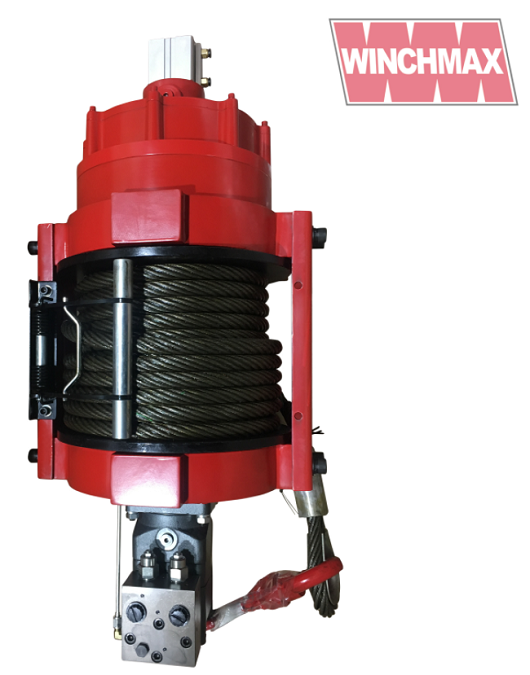

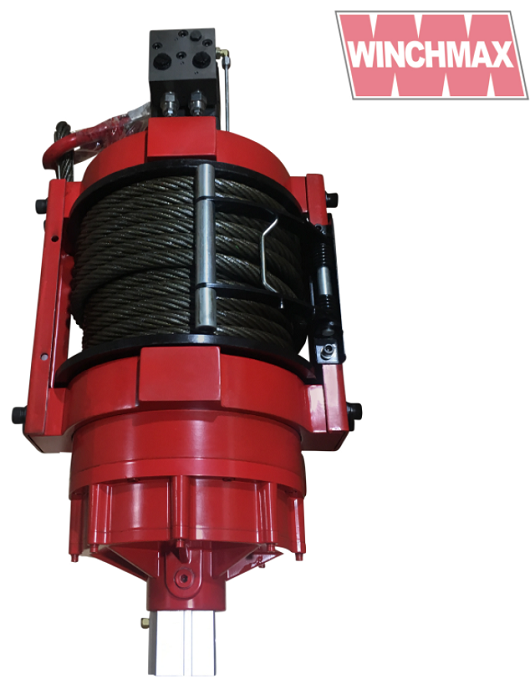

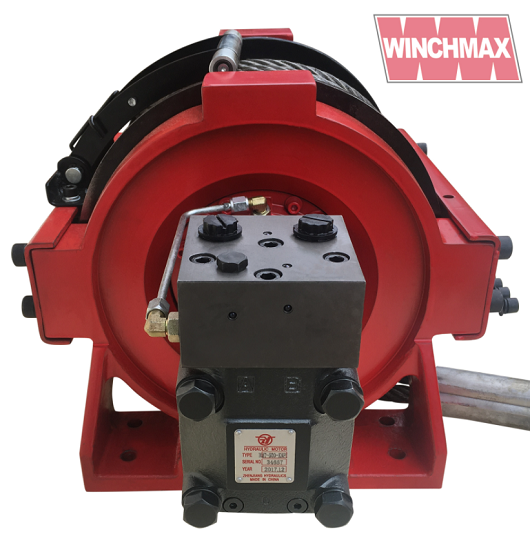

WINCHMAX 35,000lb油圧式回収ウインチ Item No. WCM-007
35,000LB (15,876kg/17.5 US tons)の直線引張力があります
●52ｍ×18㎜のワイヤーロープ
●ロープ張力調整機構搭載
●100％荷重保持型自動多板式油圧ブレーキ
●ワイヤーロープ使用時の重量 345kg
●推奨油量供給範囲は40～90 l/min
●ドラムに2穴のロープ取り付け方式を採用し、安全性を高めています。
●「巻き過ぎ」「巻き不足」の両状態で使用可能
〇お見積・ご購入をご希望のお客様へ〇
お問合せの際は、下記の情報をお教えください
・数量
・納入場所（お客様住所と異なる場合はお教えください）
・ご希望納期
- 販売単位：
- Price :
- Please contact us
●製品仕様
| 直線引張力 | 35,000lb(15,876㎏) |
| モーター | 油圧式 |
| 操作方法 | オプションでコントロールバルブとワイヤレスリモコンが利用可能 |
| 変速装置 | プラネタリーギア、オイルバス方式 |
| 減速比 | 30：4：1 |

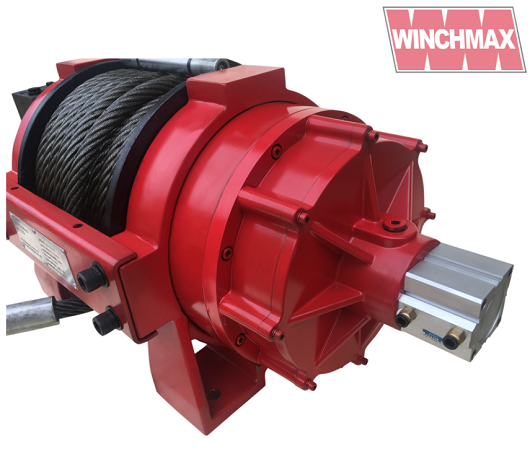

| クラッチ | 空気圧クラッチ |
| ブレーキ操作 | 自動多板式油圧ブレーキ |
| ドラムサイズ | 直径190㎜、長さ254㎜ |
| ドラムの色 | 黒色塗装 |
| ロープ | 直径18㎜のスチールワイヤーロープ52ｍ |
| フック | アイフック |
| フェアリード | オプションで4方向ローラーフェアリードが利用可能 |
| 最大流量 | 70L/min |
| 最大設定圧力 | 15Mpa/2,175psi |
| モーター排気量 | 315mL/r |
| ウインチの色 | 赤 |
| 本体重量(GW) | ワイヤー無し：260㎏ ワイヤー使用時： 345㎏ |

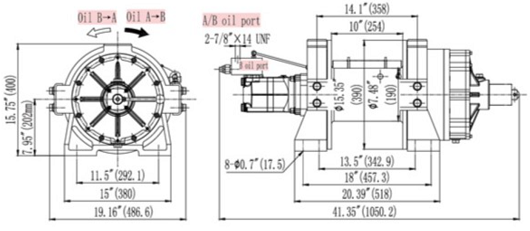

| 全体寸法(長さ×幅×高さ) | 1015×486×400㎜ |
| 取付ボルトパターン | 8ボルト 457.2 x 293 + 342.9 x 292mm |
| ウインチモーターポート | AとBは7/8×14UNF |
| 空気圧接続 | ウインチクラッチPT 1/4 |

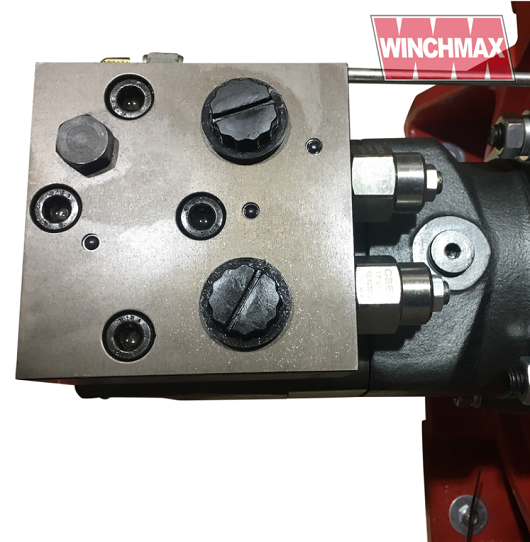

| CETOP5/NG10バルブ | マニホールドブロック側のポート BSPP1/2 |
| 層 | 定価ラインプル | 巻上速度 | ワイヤーロープ容量 | |||
| lbs | ㎏ | fmp | mpm | ft | m | |
| 1 | 35,000 | 15,876 | 15 | 4.6 | 30.1 | 9.2 |
| 2 | 29,836 | 13,533 | 17.3 | 5.3 | 65.2 | 19.9 |
| 3 | 26,000 | 11,793 | 20 | 6.1 | 105.6 | 32.2 |
| 4 | 23,038 | 10,449 | 22.6 | 6.9 | 151.2 | 46.1 |
| 5 | 20,682 | 9,381 | 25.2 | 7.7 | 180 | 52 |
