キトーレバーブロックLX Item No. KIT-004
手のひらサイズで、手応えのある操作性
【特徴】
●超小型・軽量で持ち運びに便利

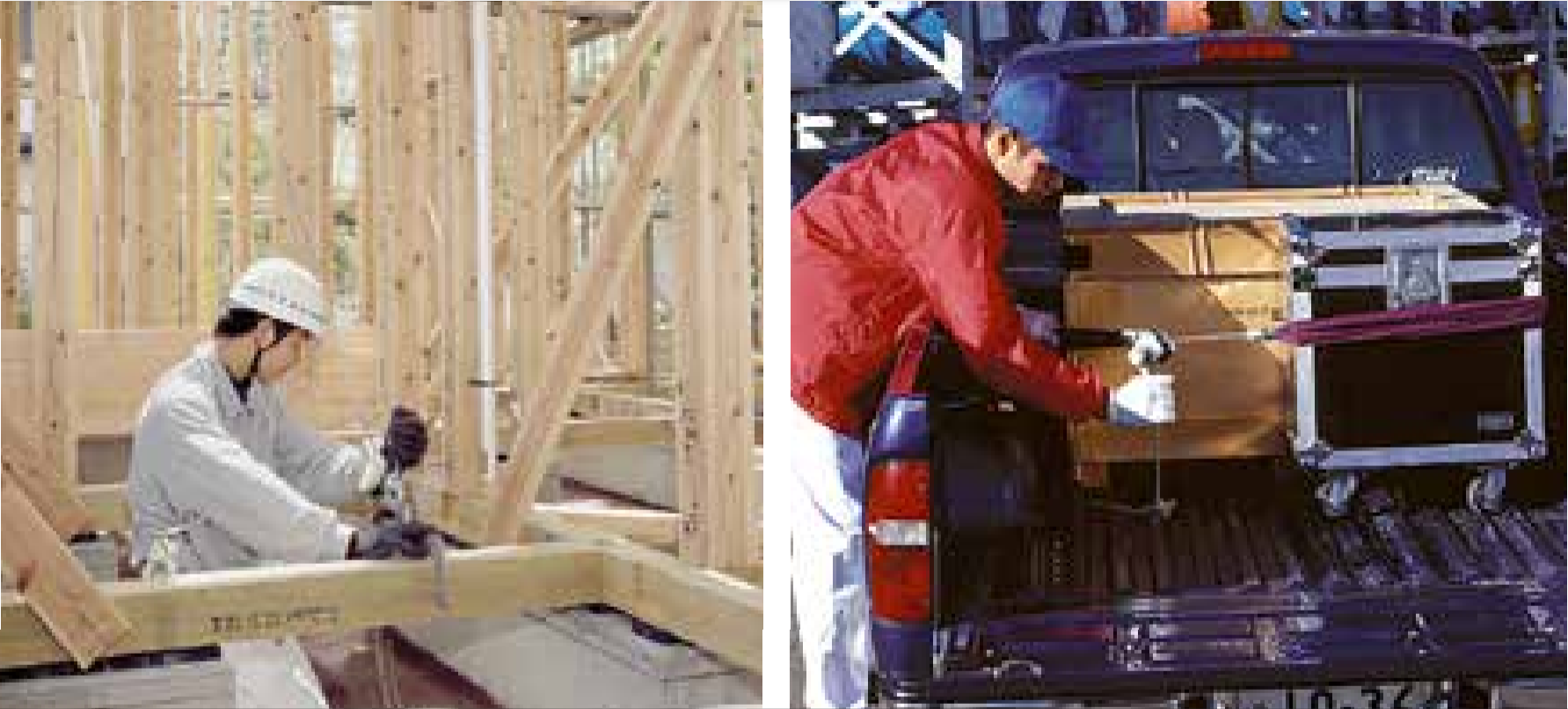

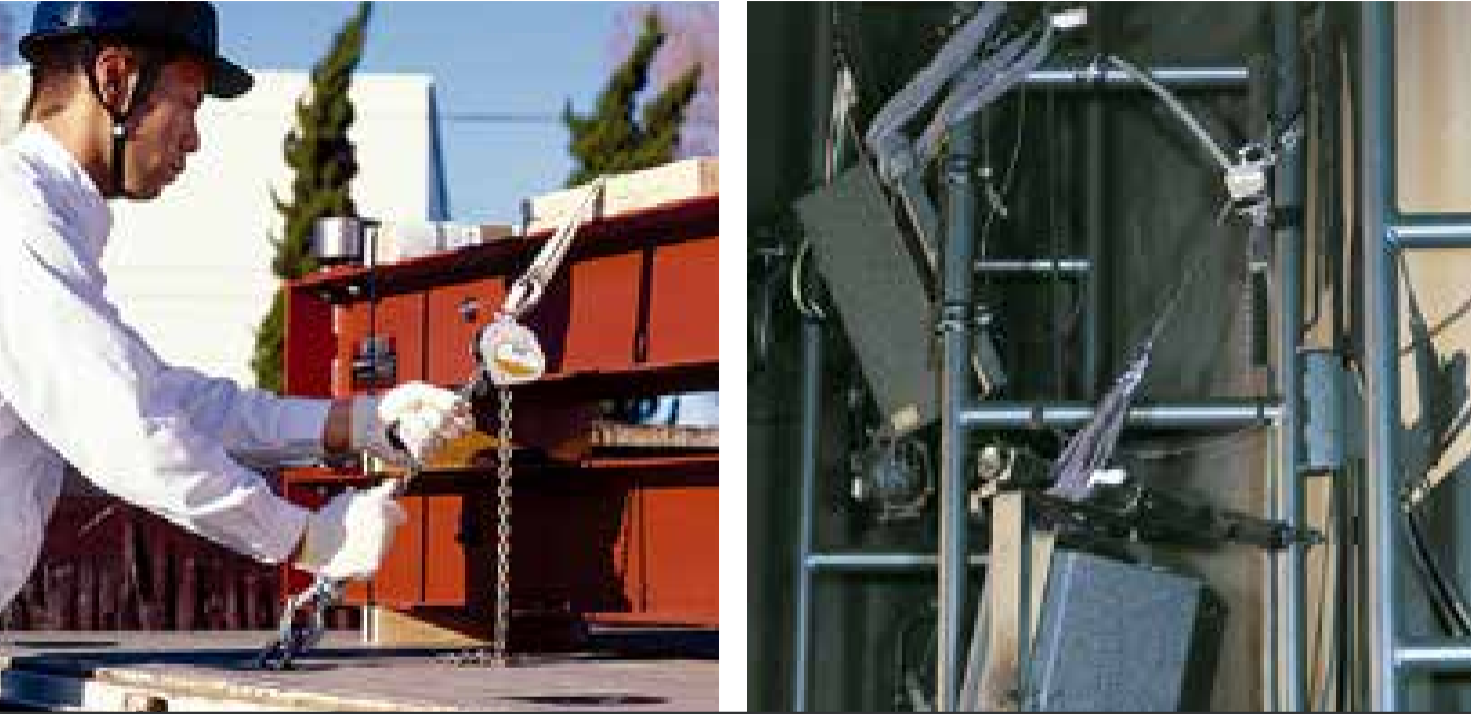

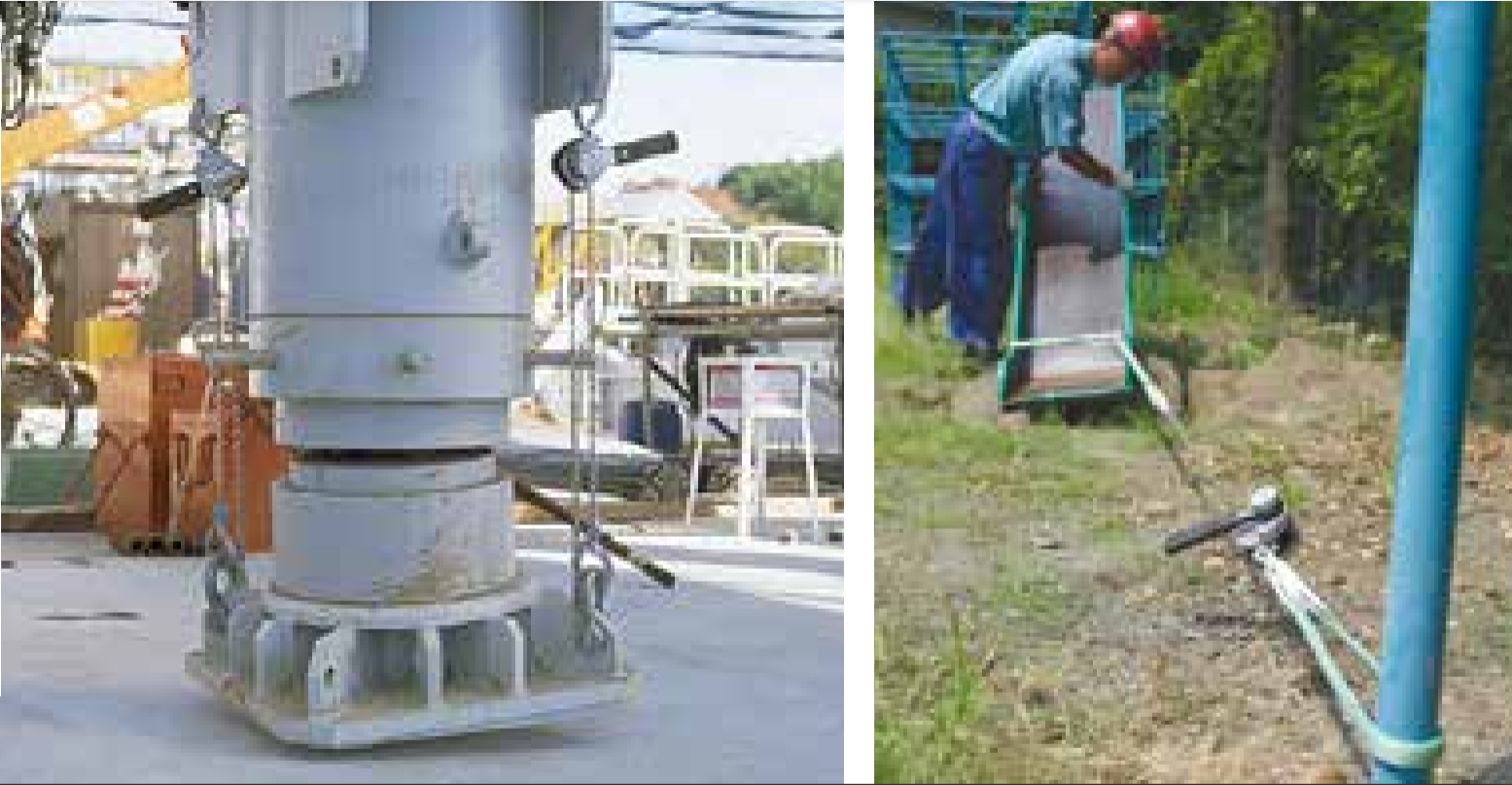

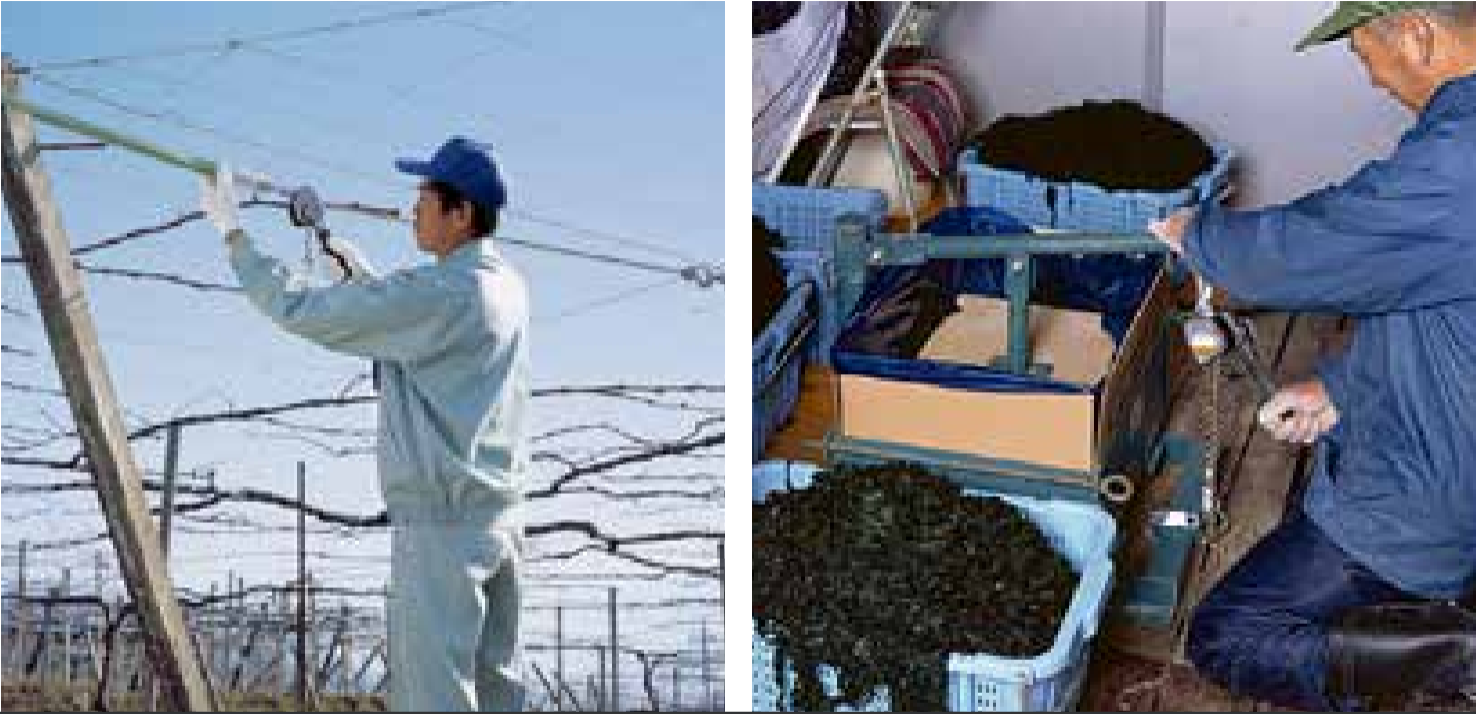

●高所作業や狭い場所でも活躍
●手引力が小さく、荷締や固定がピシッと確実
〇お見積・ご購入をご希望のお客様へ〇
お問合せの際は、下記の情報をお教えください
・形式
・数量
・納入場所（お客様住所と異なる場合はお教えください）
・ご希望納期
- 販売単位：
- Price :
- Please contact us
●仕様
| 定格荷重 | 0.25t、0.5t |
| 標準揚程 | 1.0ｍ(0.25t)、1.2ｍ(0.5t) |
| 周囲温度 | -40℃～+60℃ |
| 製作対応範囲 | 標準揚程、1.5ｍ、2.0ｍ、3.0ｍ、4.0ｍ、6.0ｍ ※上記以外の長さについては、別途お問い合わせください |

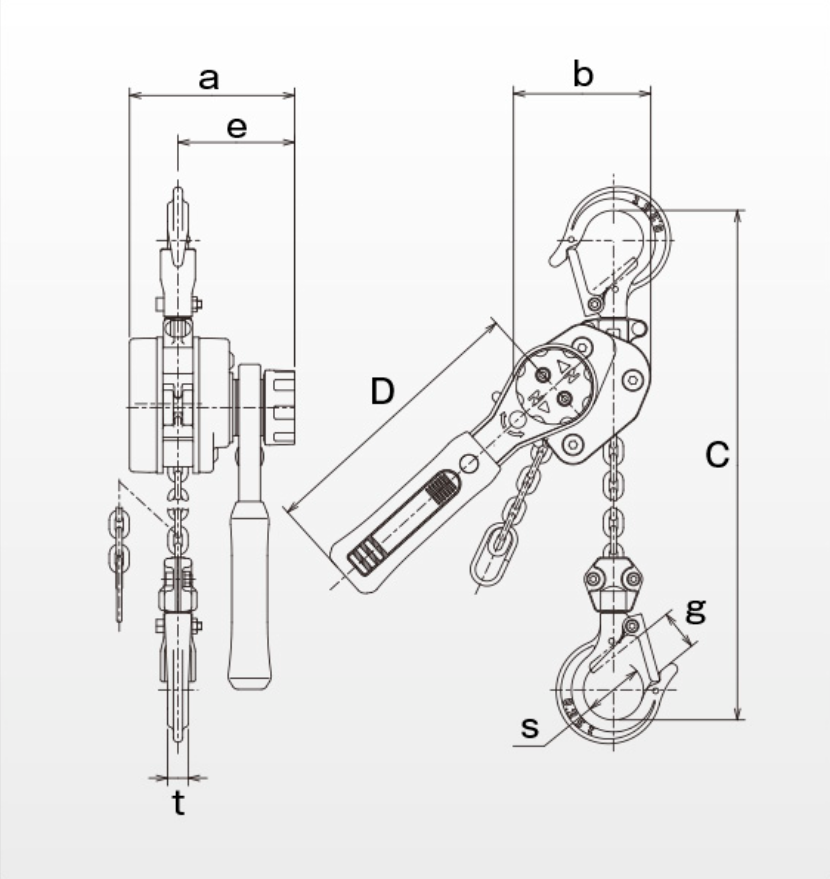

●諸元・寸法
| 定格荷重(㎏)〔ｔ〕 | 250〔0.25〕 | 500〔0.5〕 | |
| 形式 | LX003 | LX005 | |
| 標準揚程(ｍ) | 1 | 1.2 | |
| 手動力(Ｎ)〔㎏) | 200〔20〕 | 310〔31〕 | |
| ロードチェーン 線径×掛数(㎜) | 3.2×1 | 4.3×1 | |
| 作動荷重(㎏) ※1 | 380 | 750 | |
| 質量(㎏) ※2 | 1.6 | 2.6 | |
| 荷造質量(㎏) | 1.8 | 2.8 | |
| 寸法(㎜) | a | 90.5 | 102 |
| b | 73.5 | 93 | |
| C※3 | 205 | 246 | |
| D | 150 | 180 | |
| e | 62 | 68 | |
| g | 21 | 24.5 | |
| s | 32 | 35.5 | |
| t | 11 | 12 | |
※1：JIS Ｂ8819に規定されている「作動試験の作動荷重」であり、テストロードの数値です
実際の作業で負荷できる荷重ではありません
※2：標準揚程の場合の質量です
※3：フック間最小距離
