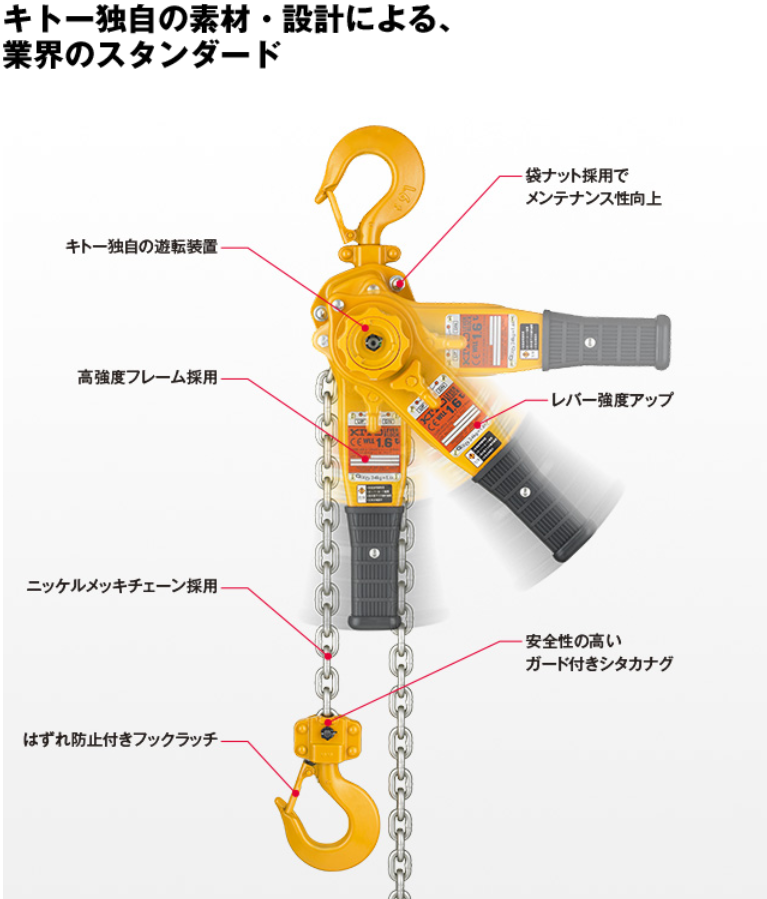

キトーレバーブロックL5型 Item No. KIT-003
小形・軽量、強靭なフレームでタフに使える
【特徴】
●今までにない小形・軽量化を実現
●操作性と安全性を重視して開発されたプロフェッショナル仕様

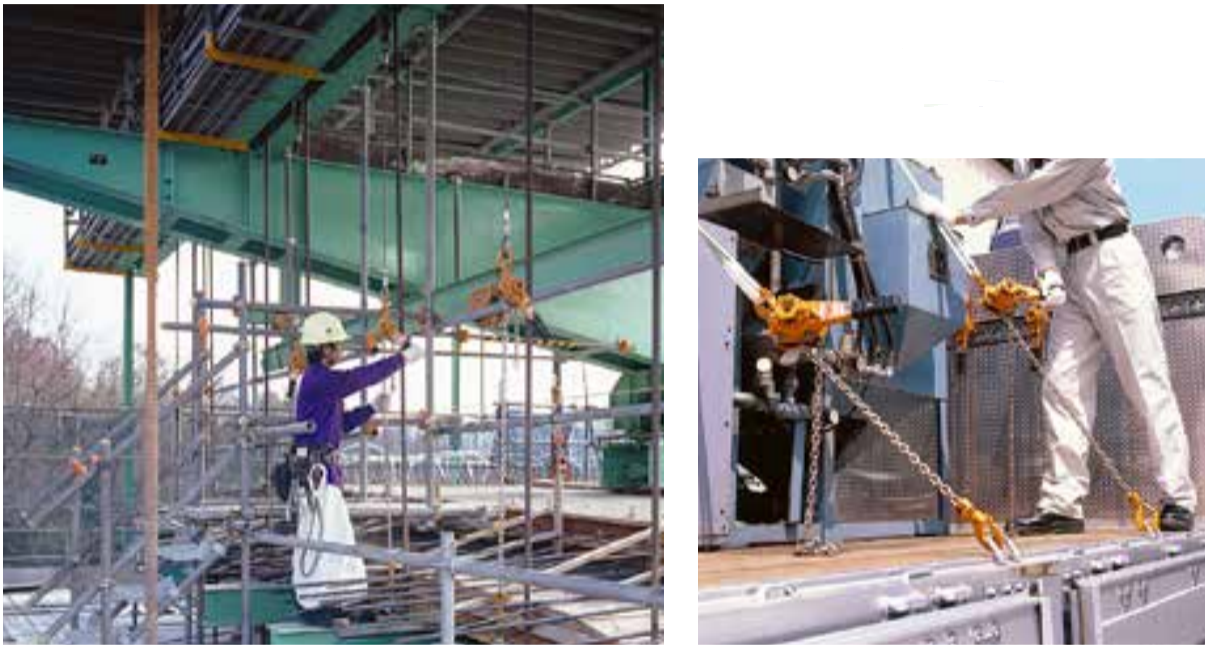

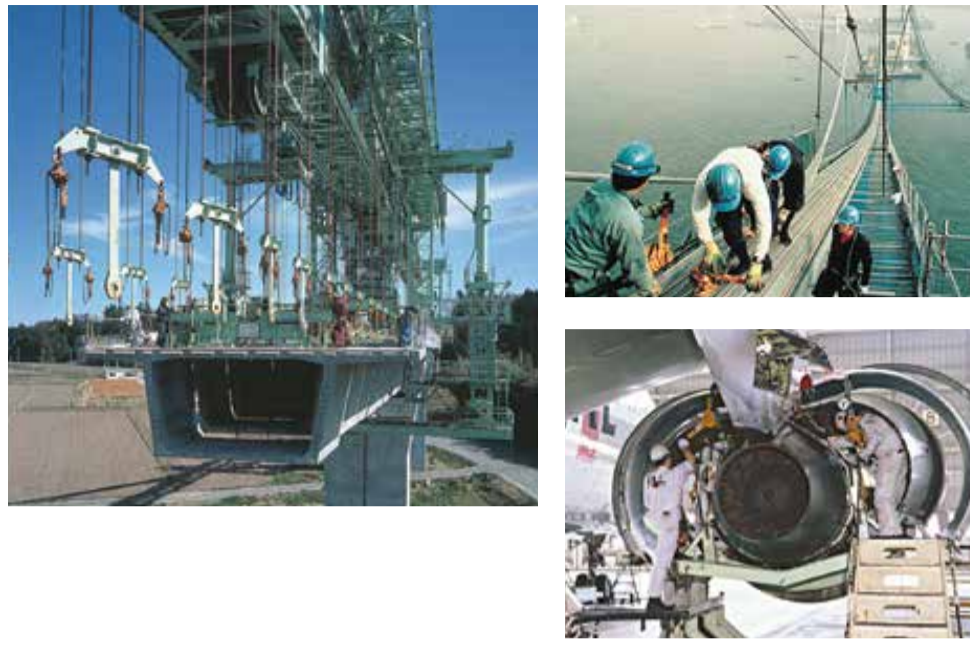

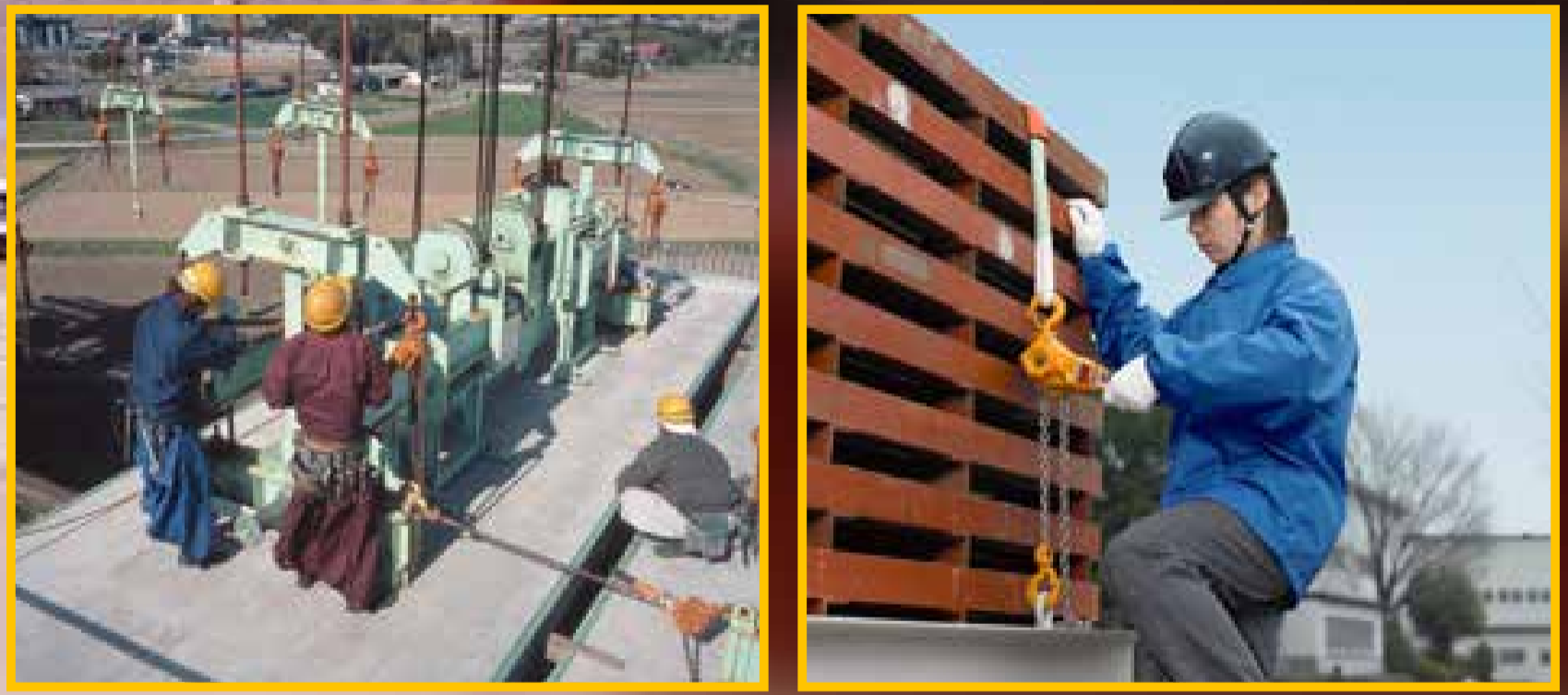

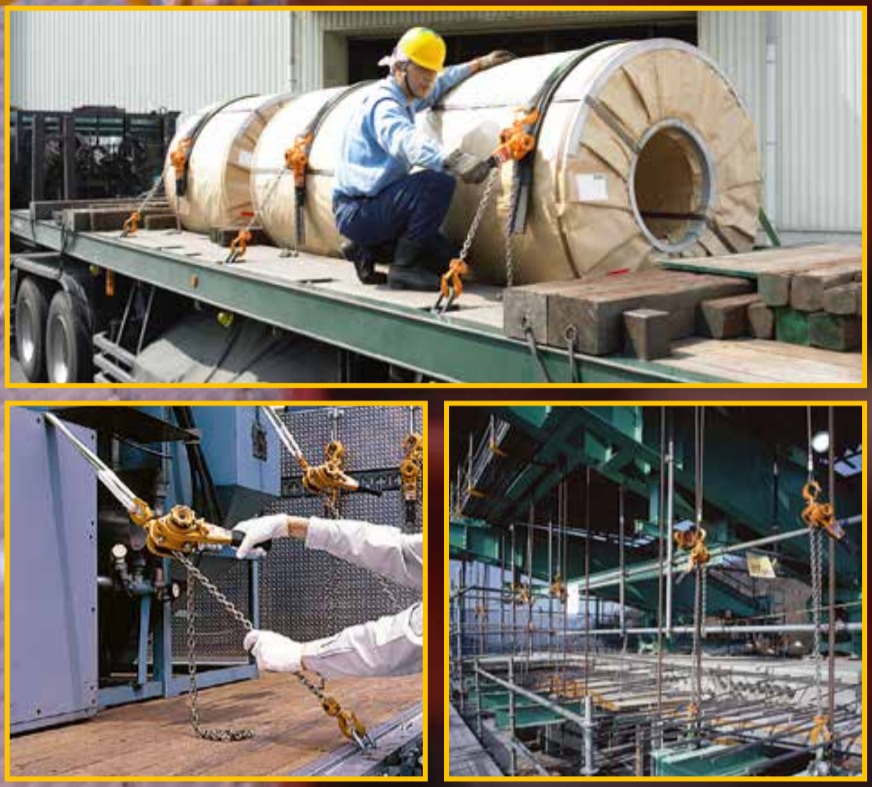

●運輸・橋梁・建築・土木・造船・林業などあらゆる現場で活躍
●独自の遊転装置で作業を大幅にスピードアップ
〇お見積・ご購入をご希望のお客様へ〇
お問合せの際は、下記の情報をお教えください
・形式
・数量
・納入場所（お客様住所と異なる場合はお教えください）
・ご希望納期
- 販売単位：
- Price :
- Please contact us
●仕様
| 定格荷重 | 0.8t～9t |
| 標準揚程 | 1.5ｍ |
| 塗装 | キトーイエロー |
| 周囲温度 | -40℃～+60℃ |
| 仕様湿度範囲 | 100％RH以下でお使いください。水中での使用はできません。 |
| 製作対応範囲 | 標準長さ、2.0ｍ、2.5ｍ、3.0ｍ、6.0ｍ ※上記以外の長さについては、別途お問い合わせください。 |
●諸元・寸法
| 定格荷重(t） | 0.8 | 1 | 1.6 | 2.5 | 3.2 | 6.3 | 9 | |||||
| 形式 | LB008 | LB010 | LB016 | LB025 | LB032 | LB063 | LB090 | |||||
| 標準揚程(ｍ） | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | |||||
| 手にかかる力(Ｎ）〔㎏〕 | 284 〔29〕 | 353 〔36〕 | 333 〔34〕 | 363 〔37〕 | 363 〔37〕 | 372 〔38〕 | 382 〔39〕 | |||||
| ロードチェーン 線径×掛数(㎜) | 5.6×1 | 5.6×1 | 7.1×1 | ８．８×1 | 10×1 | 10×2 | 10×3 | |||||
| 作動荷重(㎏） ※1 | 1,200 | 1,500 | 2,400 | 3,800 | 4,800 | 7,900 | 11,300 | |||||
| 質量(㎏) ※2 | 5.7 | 5.9 | 8 | 11.2 | 15 | 26 | 40 | |||||
| 荷造質量(㎏） | 6 | 6.2 | 8.3 | 11.6 | 16 | 27 | 42 | |||||
| 揚程1ｍ増し増加質量(㎏) | 0.7 | 0.7 | 1.1 | 1.7 | 2.3 | 4.7 | 7 | |||||

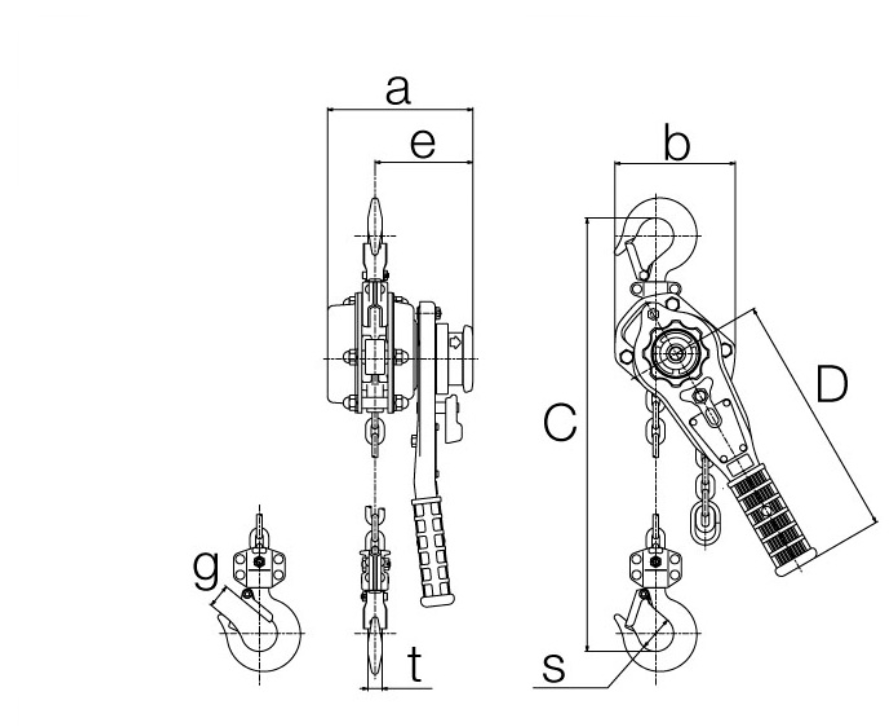

| 寸法(㎜) | a | 144 | 144 | 159 | 173 | 190 | 190 | 190 | ||||
| b | 119 | 119 | 126 | 150 | 159 | 217 | 304 | |||||
| C | 280 | 300 | 335 | 375 | 395 | 540 | 680 | |||||
| D | 245 | 245 | 265 | 265 | 415 | 415 | 415 | |||||
| e | 97 | 97 | 100 | 102 | 112 | 112 | 112 | |||||
| g | 23.5 | 29 | 32 | 36.5 | 39 | 50 | 72.5 | |||||
| s | 35.5 | 42.5 | 42.5 | 47 | 50 | 60 | 85 | |||||
| t | 14 | 15 | 19 | 21 | 24.5 | 34 | 4.1.5 | |||||
※2：標準揚程の場合の質量です
