ガードパイプ景観型東北地方タイプGpSXT 高耐食仕様（B種） Item No. SEK-011
ガードパイプ
景観型東北地方タイプGpSXT
＜路側用＞
構造物用・土中用・ベースプレート B種
＜耐雪型路側用＞
構造物用・土中用 B種
景観型東北地方タイプ車両用防護柵GpSに
耐雪型勾配自在パネルを添架！
積雪地域の転落防止対策に最適です
積雪ランク3で2mピッチでの設置が可能です！
●POINT
①勾配自在パネルで現場での勾配対応が可能！
勾配自在パネルを用いているため現場での勾配対が可能
②積雪ランク3で2mピッチでの設置が可能！
車両柵ビーム、転落防止パネルともに耐雪仕様です
③パネル取付金具は支柱に後付け可能！
支柱への加工は必要ありませんので、既設GpS柵への
パネル後付けも可能です
●カラー3色より選択
標準色 チャイロ55 / 準標準色 べージK / 準標準色 グレイK
〇お見積・ご購入をご希望のお客様へ〇
お問合せの際は、下記の情報をお教えください
・品番
・長さ／数量
・カラー
・納入場所（お客様住所と異なる場合はお教えください）
・ご希望納期

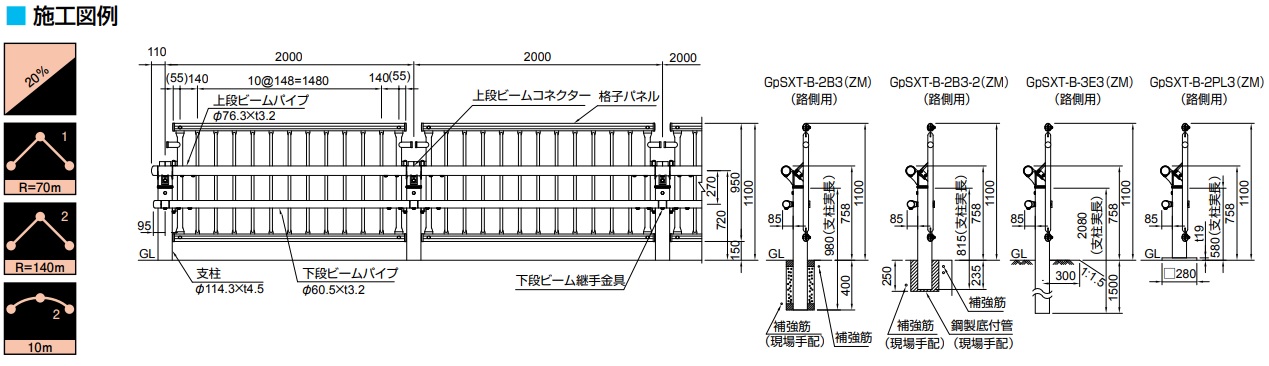

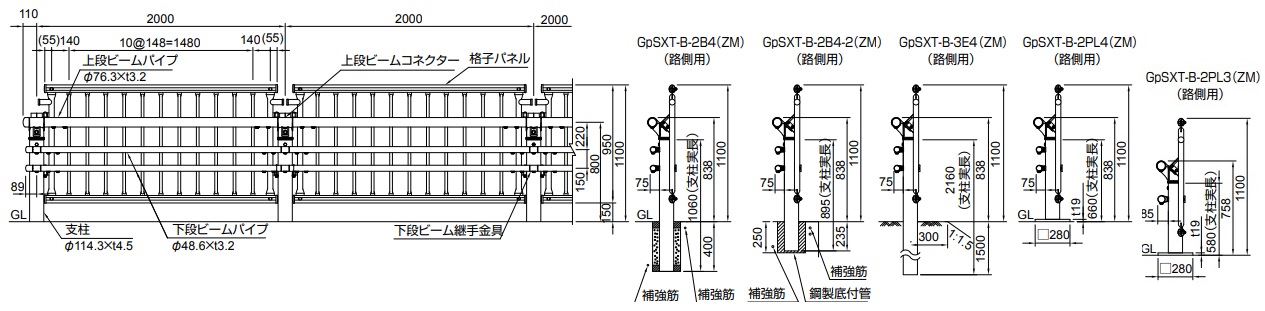

●図面はこちら
- 販売単位：
- Price :
- Please contact us
●路側用
| 種別 | 設置 | 品番 | 支柱サイズ(外径×厚さ) | ビームサイズ(外径×厚さ) | ビーム段数 | 地上高(H) | 埋込深さ | 支柱間隔 | 参考重量(kg/m) |
| B種 | 構造物用 | GpSXT-B-2B3-ZM | φ114.3ｘ4.5 | 上段φ76.3x3.2 中・下段φ60.5ｘ3.2 | 2 | 1100 | 400 | 2000 | 41.5 |
| GpSXT-B-2B3-2-ZM | 235 | 40.4 | |||||||
| GpSXT-B-2B4-ZM | 上段φ76.3x3.2 中・下段φ48.6ｘ3.2 | 3 | 400 | 45.6 | |||||
| GpSXT-B-2B4-2-ZM | 235 | 44.5 | |||||||
| 土中用 | GpSXT-B-3E3-ZM | 上段φ76.3x3.2 中・下段φ60.5ｘ3.2 | 2 | 1500 | 3000 | 41.2 | |||
| GpSXT-B-3E4-ZM | 上段φ76.3x3.2 中・下段φ48.6ｘ3.2 | 3 | 44.9 | ||||||
| ベースプレート | GpSXT-B-2PL3-ZM | 上段φ76.3x3.2 中・下段φ60.5ｘ3.2 | 2 | アンカー埋込長200 | 2000 | 54.8 | |||
| GpSXT-B-2PL4-ZM | 上段φ76.3x3.2 中・下段φ48.6ｘ3.2 | 3 | 49.3 |
●耐雪型路側用
| 種別 | 設置 | 品番 | 支柱サイズ(外径×厚さ) | ビームサイズ(外径×厚さ) | ビーム段数 | 地上高(H) | 埋込深さ | 支柱間隔 | 参考重量(kg/m) |
| B種 | 構造物用 | GpSXT-B2-2B3-ZM | φ114.3ｘ4.5 | 上段φ76.3x3.2 中・下段φ60.5ｘ3.2 | 2 | 1100 | 400 | 2000 | 41.5 |
| GpSXT-B3-2B3-ZM | 41.5 | ||||||||
| GpSXT-B2-2B4-ZM | 上段φ76.3x3.2 中・下段φ48.6ｘ3.2 | 3 | 45.6 | ||||||
| GpSXT-B3-2B4-2-ZM | 45.6 | ||||||||
| 土中用 | GpSXT-B3-2E3-ZM | 上段φ76.3x3.2 中・下段φ60.5ｘ3.2 | 2 | 1500 | 48.8 | ||||
| GpSXT-B3-2E4-ZM | 上段φ76.3x3.2 中・下段φ48.6ｘ3.2 | 3 | 52.9 |
