ガードパイプ景観型東北地方タイプGpS-B 高耐食仕様（B種） Item No. SEK-009
ガードパイプ
景観型東北地方タイプGpS-B
＜路側用＞
構造物用・土中用 B種
＜歩車道境界用＞
構造物用・土中用 B種
「景観に配慮した道路附属物等整備ガイドライン」に準拠し
スワレ反射体を支柱上部に標準装備しています
●POINT
①GpS-B種は「車両用防護柵標準仕様・同解説」(日本道路協会）
に記載されている車両用防護柵です
②「景観に配慮した道路附属物等整備ガイドライン」に準拠し、
視線誘導効果を向上させるセキスイ独自のスワレ反射体を支柱
上部に標準装備しています
③歩行者への安全配慮と施工性(同径のソケットレンチ対応)を
両立させた丸頭ボルト(黒色塗装)を採用しています
●カラー3色より選択
標準色 チャイロ55 / 準標準色 べージK / 準標準色 グレイK
〇お見積・ご購入をご希望のお客様へ〇
お問合せの際は、下記の情報をお教えください
・品番
・長さ／数量
・カラー
・納入場所（お客様住所と異なる場合はお教えください）
・ご希望納期

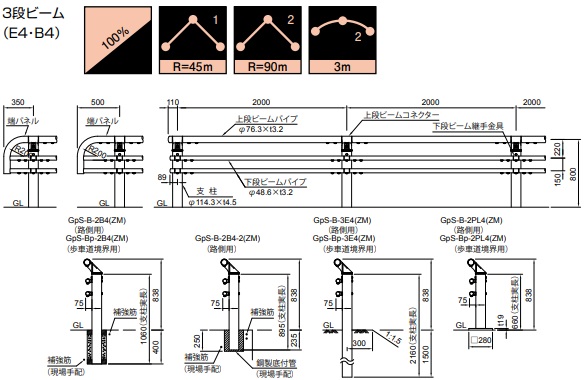

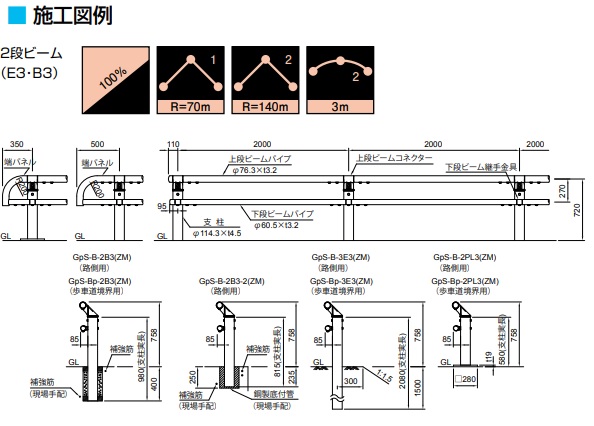

●図面はこちら
- 販売単位：
- Price :
- Please contact us
●路側用
| 種別 | 設置 | 品番 | 支柱サイズ(外径×厚さ) | ビームサイズ(外径×厚さ) | ビーム段数 | 地上高(H) | 埋込深さ | 支柱間隔 | 参考重量(kg/m) |
| B種 | 土中用 | GpS-B-3E3-ZM | φ114.3ｘ4.5 | 上段φ76.3ｘ3.2 中・下段φ60.5ｘ3.2 | 2 | 758 | 1500 | 3000 | 23.5 |
| GpS-B-3E4-ZM | 上段φ76.3ｘ3.2 中・下段φ48.6ｘ3.2 | 3 | 838 | 27.1 | |||||
| 構造物用 | GpS-B-2B3-ZM | 上段φ76.3ｘ3.2 中・下段φ60.5ｘ3.2 | 2 | 758 | 400 | 2000 | 23.4 | ||
| GpS-B-2B3-2-ZM | 235 | 22.4 | |||||||
| GpS-B-2B4-ZM | 上段φ76.3ｘ3.2 中・下段φ48.6ｘ3.2 | 3 | 838 | 400 | 27.4 | ||||
| GpS-B-2B4-2-ZM | 235 | 26.4 |
●歩車道境界用
| 種別 | 設置 | 品番 | 支柱サイズ(外径ｘ厚さ) | ビームサイズ(外径ｘ厚さ) | ビーム段数 | 地上高(H) | 埋込深さ | 支柱間隔 | 参考重量(kg/m) |
| B種 | 土中用 | GpS-Bp-3E3-ZM | φ114.3ｘ4.5 | 上段 φ76.3ｘ3.2 中・下段 φ60.5ｘ3.2 | 2 | 758 | 1500 | 3000 | 23.5 |
| GpS-Bp-3E4-ZM | 上段 φ76.3ｘ3.2 中・下段 φ48.6ｘ3.2 | 3 | 838 | 27.1 | |||||
| 構造物用 | GpS-Bp-2B3-ZM | 上段 φ76.3ｘ3.2 中・下段 φ60.5ｘ3.2 | 2 | 758 | 400 | 2000 | 23.4 | ||
| GpS-Bp-2B4-ZM | 上段 φ76.3ｘ3.2 中・下段 φ48.6ｘ3.2 | 3 | 838 | 27.4 |
No. 3144
