ガードパイプ景観型東北地方タイプGpS-A種 2段ビーム型 高耐食仕様（A種） Item No. SEK-008
ガードパイプ
景観型東北地方タイプGpS-A種
2段ビーム型
＜路側用＞
構造物用・土中用 A種
＜歩車道境界用＞
構造物用・土中用 A種
２段ビームとφ114.3鋼管支柱の採用で、
施工性・眺望性・経済性にすぐれます
●POINT
①2段ビーム型なので、施工性・眺望性・経済性に優れています
②支柱はφ114.3の鋼管を使用しており、A種で一般的に使用
φ139.8より細く、施工性に貢献します
③支柱に高耐食性鋼管を採用、耐食性にす優れています
●カラー3色より選択
標準色 チャイロ55 / 準標準色 べージK / 準標準色 グレイK
〇お見積・ご購入をご希望のお客様へ〇
お問合せの際は、下記の情報をお教えください
・品番
・長さ／数量
・カラー
・納入場所（お客様住所と異なる場合はお教えください）
・ご希望納期

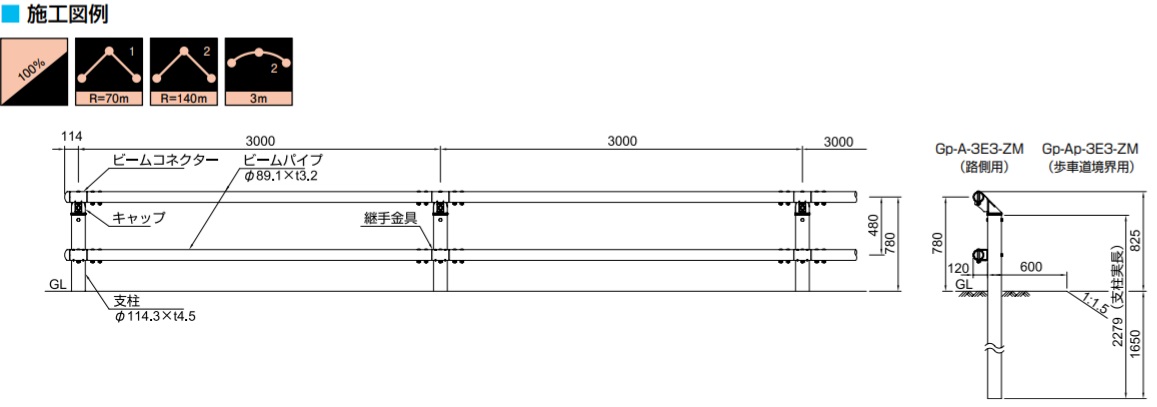

●図面はこちら
- 販売単位：
- Price :
- Please contact us
●路側用
| 種別 | 設置 | 品番 | 支柱サイズ(外径×厚さ) | ビームサイズ(外径×厚さ) | ビーム段数 | 地上高(H) | 埋込深さ | 支柱間隔 | 参考重量(kg/m) |
| A種 | 土中用 | GpS-A-3E3-ZM | φ114.3ｘ4.5 | φ89.1ｘ3.2 | 2 | 825 | 1650 | 3000 | 29.8 |
| 構造物用 | GpS-A-2B3-ZM | 400 | 2000 | 29.5 | |||||
| GpS-A-2B3-2-ZM | 235 | 28.4 |
●歩車道境界用
| 種別 | 設置 | 品番 | 支柱サイズ(外径ｘ厚さ) | ビームサイズ(外径ｘ厚さ) | ビーム段数 | 地上高(H) | 埋込深さ | 支柱間隔 | 参考重量(kg/m) |
| A種 | 土中用 | GpS-Ap-3E3-ZM | φ114.3ｘ4.5 | φ89.1ｘ3.2 | 2 | 825 | 1650 | 3000 | 29.8 |
| 構造物用 | GpS-Ap-2B3-ZM | 400 | 2000 | 29.5 | |||||
| GpS-Ap-2B3-2-ZM | 235 | 28.4 |
