ガードパイプ景観型東北地方タイプGpS-A 高耐食仕様（A種） Item No. SEK-007
ガードパイプ
景観型東北地方タイプGpS-A
＜路側用＞
構造物用・土中用 A種
＜歩車道境界用＞
構造物用・土中用 A種
「景観に配慮した道路附属物等整備ガイドライン」に準拠し
スワレ反射体を支柱上部に標準装備しています
●POINT
①GpS-A種は実車衝突試験において、性能を確認して製品化しています
②「景観に配慮した道路附属物等整備ガイドライン」に準拠し、
視線誘導効果を向上させるセキスイ独自のスワレ反射体を
支柱上部に標準装備しています
③歩行者への安全配慮と施工性(同径のソケットレンチ対応)を
両立させた丸頭ボルト(黒色塗装)を採用しています
●カラー3色より選択
標準色 チャイロ55 / 準標準色 べージK / 準標準色 グレイK
〇お見積・ご購入をご希望のお客様へ〇
お問合せの際は、下記の情報をお教えください
・品番
・長さ／数量
・カラー
・納入場所（お客様住所と異なる場合はお教えください）

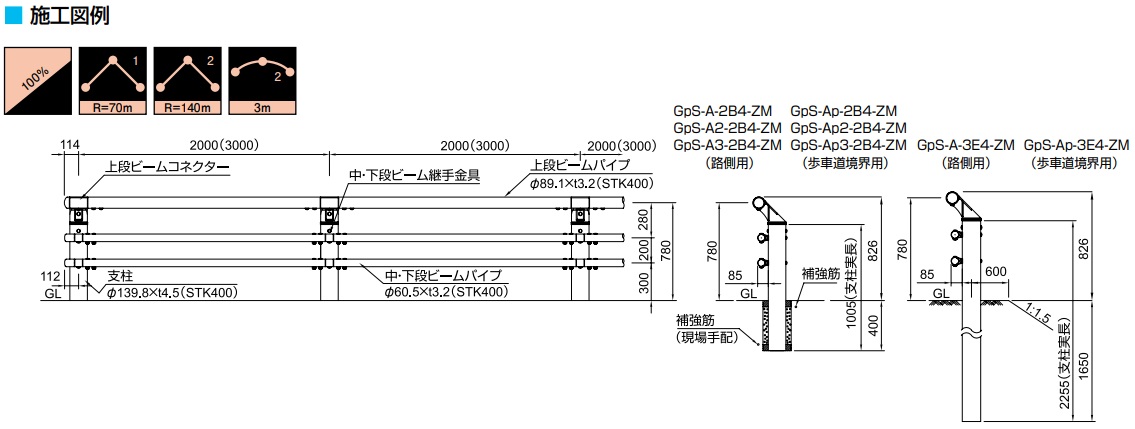

●図面はこちら
- 販売単位：
- Price :
- Please contact us
●路側用
| 種別 | 設置 | 品番 | 支柱サイズ(外径×厚さ) | ビームサイズ(外径×厚さ) | ビーム段数 | 地上高(H) | 埋込深さ | 支柱間隔 | 参考重量(kg/m) |
| A種 | 土中用 | GpS-A-3E4-ZM | φ139.8ｘ4.5 | 上段 φ89.1ｘ3.2 中・下段φ60.5ｘ3.2 | 3 | 826 | 1650 | 3000 | 34.6 |
| 構造物用 | GpS-A-2B4-ZM | 400 | 2000 | 34.6 | |||||
| GpS-A-2B4-2-ZM | 235 | 33.4 |
●歩車道境界用
| 種別 | 設置 | 品番 | 支柱サイズ(外径ｘ厚さ) | ビームサイズ(外径ｘ厚さ) | ビーム段数 | 地上高(H) | 埋込深さ | 支柱間隔 | 参考重量(kg/m) |
| A種 | 土中用 | GpS-A-3E4-ZM | φ139.8ｘ4.5 | 上段 φ89.1ｘ3.2 中・下段 φ60.5ｘ3.2 | 3 | 826 | 1650 | 3000 | 34.6 |
| 構造物用 | GpS-Ap-2B4-ZM | 400 | 2000 | 34.6 |
