ガードパイプ中央分離帯向け GpW－Am種（Am種） Item No. SEK-006
ガードパイプ
中央分離帯向けGpW-Am種
＜分離帯用＞
構造物用・土中用・ベースプレート Am種

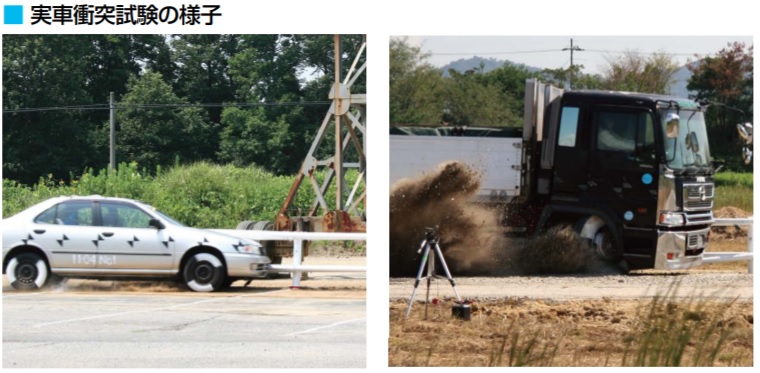

実車衝突試験により性能確認された中央分離帯用のWビームタイプ
狭小幅員部での防護柵設置が可能
●POINT
①2段ビーム(両側で4段)によるドライバーからの視界確保
②周辺景観と調和する圧迫感のない構造
③設置幅が355mmのため、狭小幅員で設置が可能
④支柱・ボルトの突出を最小限に抑えた高い景観性
●カラー4色より選択
標準色 ホワイト10 / 標準色 チャイロ55
準標準色 べージK / 準標準色 グレイK
〇お見積・ご購入をご希望のお客様へ〇
お問合せの際は、下記の情報をお教えください
・品番
・長さ／数量
・カラー
・納入場所（お客様住所と異なる場合はお教えください）
・ご希望納期

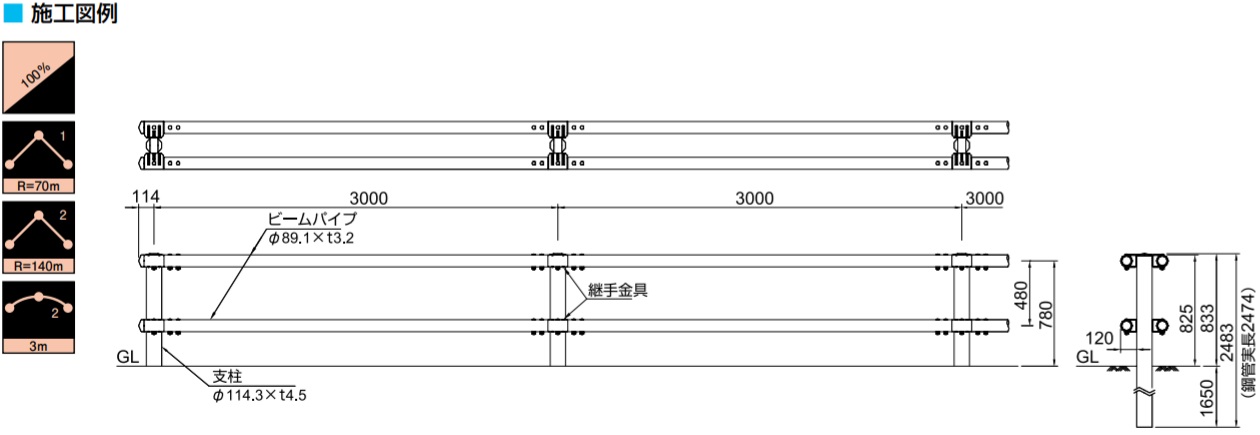

●図面はこちら
- 販売単位：
- Price :
- Please contact us
●分離帯用
| 種別 | 設置 | 品番 | 支柱サイズ(外径×厚さ) | ビームサイズ(外径×厚さ) | ビーム段数 | 地上高(H) | 埋込深さ | 支柱間隔 | 参考重量(kg/m) |
| Am種 | 土中用 | GpW-Am-3E | φ114.3ｘ4.5 | φ89.1ｘ3.2 | 2 | 833 | 1650 | 3000 | 45.8 |
| 構造物用 | GpW-Am-2B | 400 | 2000 | 46.7 | |||||
| GpW-Am-2B-2 | 235 | 45.6 | |||||||
| ベースプレート | GpW-Am-2PL | アンカー埋込長200 | 63.2 |
