ガードパイプ景観型シティタイプGpLXT 高耐食仕様（A、B、C種） Item No. SEK-004
ガードパイプ
景観型シティタイプGpLXT
＜路側用＞
構造物用・土中用・ベースプレート A、B、C種
※受注対応品
景観型車両用防護柵GpLに縦格子の転落防止機能を付加したタイプです
勾配自在対応パネル（フレックスロープ）の採用で現場での勾配対応が可能です
●POINT
①現場での勾配対応が可能で、納期面でも有利です
②パネル仮置き可能な金具構造により、高い施工性を有します
③頭部樹脂キャップは現場で簡単に取り付けが可能な仕様です
④軽量キャップにより車両追突時に飛散しにくい安全性へ配慮した仕様です
●カラー３色より選択
標準色 チャイロ55 / 準標準色 べージK / 準標準色 グレイK
〇お見積・ご購入をご希望のお客様へ〇
お問合せの際は、下記の情報をお教えください
・品番
・長さ／数量
・カラー
・納入場所（お客様住所と異なる場合はお教えください）
・ご希望納期

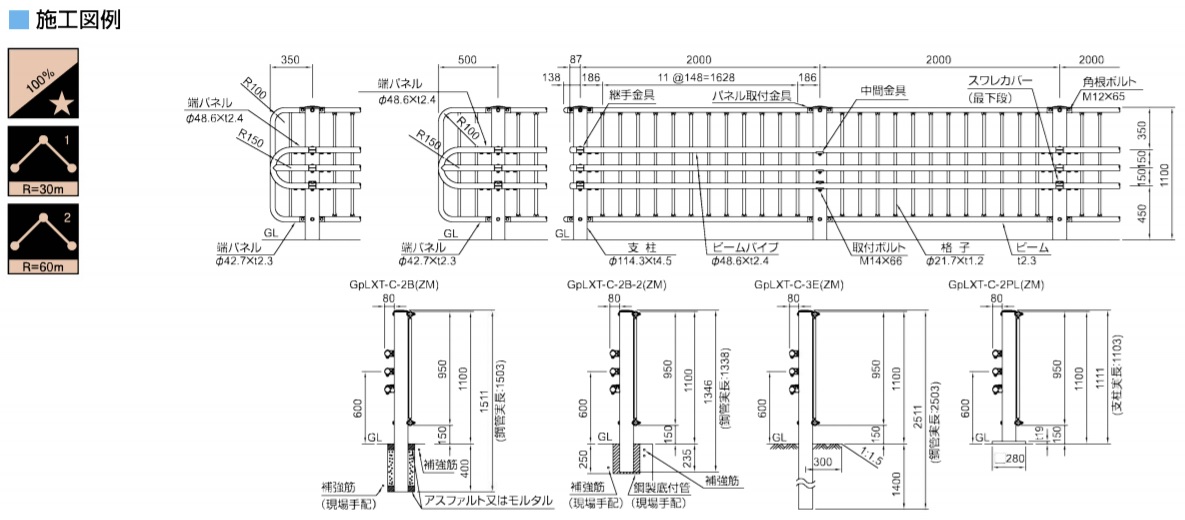

●図面はこちら
- 販売単位：
- Price :
- Please contact us
●路側用
| 種別 | 設置 | 品番 | 支柱サイズ(外径ｘ厚さ) | ビームサイズ(外径ｘ厚さ) | ビーム段数 | 地上高(H) | 埋込深さ | 支柱間隔 | 参考重量(kg/m) |
| A種 | 構造物用 | GpLXT-A-2B-ZM | φ139.8ｘ4.5 | φ60.5ｘ3.8 | 5 | 1100 | 400 | 2000 | 46.0 |
| GpLXT-A-2B-2-ZM | 235 | 44.8 | |||||||
| 土中用 | GpLXT-A-3E-ZM | 1650 | 3000 | 48.2 | |||||
| ベースプレート | GpLXT-A-2PL-ZM | アンカー埋込長250 | 2000 | 54.3 | |||||
| B種 | 構造物用 | GpLXT-B-2B-ZM | φ114.3ｘ4.5 | φ48.6ｘ3.2 | 400 | 2000 | 36.0 | ||
| GpLXT-B-2B-2-ZM | 235 | 33.2 | |||||||
| 土中用 | GpLXT-B-3E-ZM | 1500 | 3000 | 38.5 | |||||
| ベースプレート | GpLXT-B-2PL-ZM | アンカー埋込長200 | 2000 | 41.9 | |||||
| C種 | 構造物用 | GpLXT-C-2B-ZM | φ48.6ｘ2.4 | 400 | 2000 | 33.3 | |||
| GpLXT-C-2B-2-ZM | 235 | 32.2 | |||||||
| 土中用 | GpLXT-C-3E-ZM | 1400 | 3000 | 35.5 | |||||
| ベースプレート | GpLXT-C-2PL-ZM | アンカー埋込長200 | 2000 | 39.2 |
No. 3136
