ガードパイプ景観型シティタイプGpLK 高耐食仕様（B、C種） Item No. SEK-003

ガードパイプ
景観型シティタイプGpLK

＜路側用＞
構造物用・土中用　B、C種
＜歩車道境界用＞
構造物用・土中用・ベースプレート　B、C種

景観型車両用防護柵GpLに手摺機能を付加したタイプです
高さ1000mmと1100mmの転落防止タイプがあります

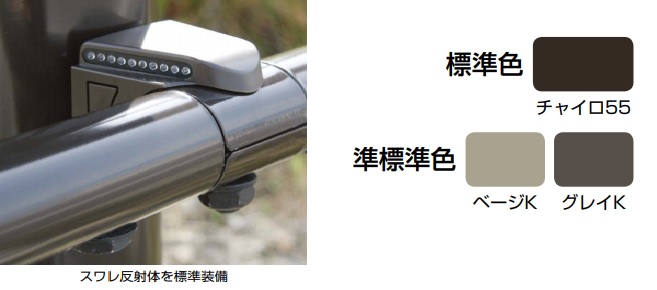

●カラー３色より選択
標準色　チャイロ55 / 準標準色　べージK / 準標準色　グレイK

〇お見積・ご購入をご希望のお客様へ〇
お問合せの際は、下記の情報をお教えください
・品番
・長さ／数量
・カラー
・納入場所（お客様住所と異なる場合はお教えください）
・ご希望納期

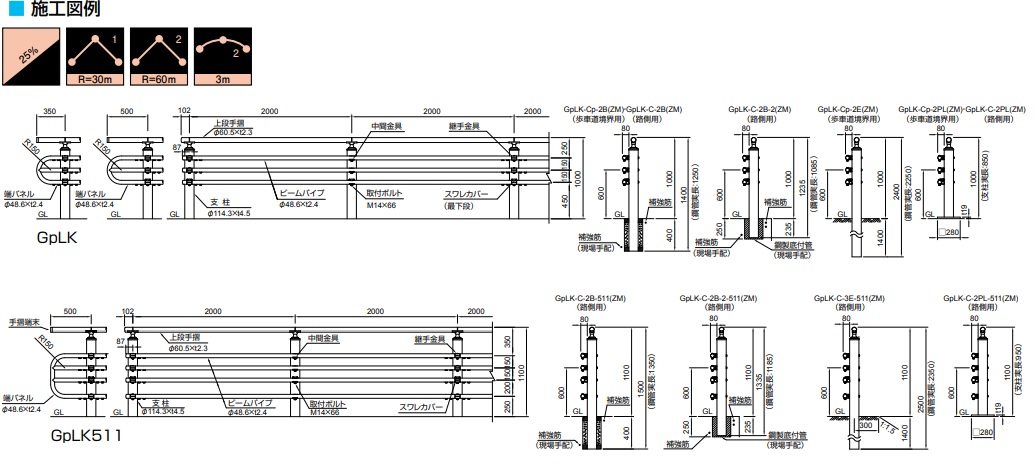

●図面はこちら

販売単位：
Price :
Please contact us

●路側用

種別設置 品番 支柱サイズ(外径×厚さ) ビームサイズ(外径×厚さ) ビーム段数 地上高(H) 埋込深さ 支柱間隔 参考重量(kg/m)
B種構造物用  GpLK-B-2B-ZM φ114.3ｘ4.5φ48.6ｘ3.24      1000      400 2000  25.8
GpLK-B-2B-2-ZM 235 23.5
土中用 GpLK-B-3E-ZM 1500 3000 25.8
C種構造物用  GpLK-C-2B-ZM φ48.6ｘ2.4400 2000  23.1
GpLK-C-2B-2-ZM 235 22.0
土中用 GpLK-C-3E-ZM 14003000 24.2

●歩車道境界用

種別設置 品番 支柱サイズ(外径ｘ厚さ) ビームサイズ(外径ｘ厚さ) ビーム段数 地上高(H)埋込深さ 支柱間隔参考重量(kg/m)
B種構造物用GpLK-Bp-2B-ZMφ114.3ｘ4.5φ48.6ｘ3.24       1000 400 200033.4
土中用GpLK-Bp-2E-ZM150033.4
ベースプレートGpLK-Bp-2PL-ZMアンカー埋込長20039.3
C種構造物用GpLK-Cp-2B-ZM φ48.6ｘ2.4400 23.1
土中用GpLK-Cp-2E-ZM 1400 30.3
ベースプレートGpLK-Cp-2PL-ZM アンカー埋込長20029.0

GpLK511●路側用

種別設置品番支柱サイズ(外径ｘ厚さ) ビームサイズ(外径ｘ厚さ) ビーム段数 地上高(H)埋込深さ 支柱間隔参考重量(kg/m)
B種構造物用GpLK-B-2B-511-ZMφ114.3ｘ4.5φ48.6ｘ3.2   5     1100 400 200030.8
土中用GpLK-B-3E-511-ZM1500300032.0
C種構造物用GpLK-C-2B-511-ZM φ48.6ｘ2.4  400 200027.2
土中用GpLK-C-3E-511-ZM 1400 300028.1
