ガードパイプ景観型シティタイプGpLM 高耐食仕様（B、C種） Item No. SEK-002
ガードパイプ
景観型シティタイプGpLM
＜路側用＞
構造物用・土中用 B、C種
＜歩車道境界用＞
構造物用・土中用・ベースプレート B、C種
景観型の擬宝珠タイプ車両用防護柵です
安全性を向上する反射体を装備し、
ボルトの突起を抑えた歩行者にやさしいデザインです
●POINT

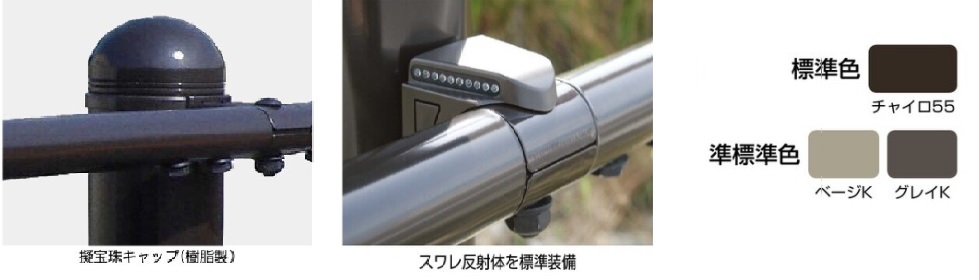

①安全性を向上する視線誘導機能
②樹脂製キャップはワンタッチ施工
③ボルトや支柱突起が少ない形状
●カラー３色より選択
標準色 チャイロ55 / 準標準色 べージK / 準標準色 グレイK
〇お見積・ご購入をご希望のお客様へ〇
お問合せの際は、下記の情報をお教えください
・品番
・長さ／数量
・カラー
・納入場所（お客様住所と異なる場合はお教えください）
・ご希望納期

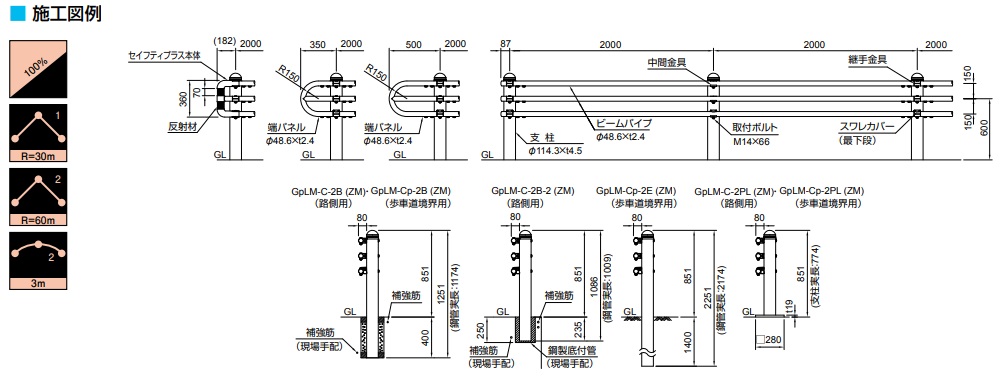

●図面はこちら
- 販売単位：
- Price :
- Please contact us
●路側用
| 種別 | 設置 | 品番 | 支柱サイズ(外径×厚さ) | ビームサイズ(外径×厚さ) | ビーム段数 | 地上高(H) | 埋込深さ | 支柱間隔 | 参考重量(kg/m) |
| B種 | 構造物用 | GpLM-B-2B-ZM | φ114.3ｘ4.5 | φ48.6ｘ3.2 | 3 | 851 | 400 | 2000 | 21.4 |
| GpLM-B-2B-2-ZM | 235 | 19.3 | |||||||
| 土中用 | GpLM-B-3E-ZM | 1500 | 3000 | 24.1 | |||||
| C種 | 構造物用 | GpLM-C-2B-ZM | φ48.6ｘ2.4 | 400 | 2000 | 18.8 | |||
| GpLM-C-2B-2-ZM | 235 | 17.7 | |||||||
| 土中用 | GpLM-C-3E-ZM | 1400 | 3000 | 21.3 |
●歩車道境界用
| 種別 | 設置 | 品番 | 支柱サイズ(外径ｘ厚さ) | ビームサイズ(外径ｘ厚さ) | ビーム段数 | 地上高(H) | 埋込深さ | 支柱間隔 | 参考重量(kg/m) |
| B種 | 構造物用 | GpLM-Bp-2B-ZM | φ114.3ｘ4.5 | φ48.6ｘ3.2 | 3 | 851 | 400 | 2000 | 21.4 |
| 土中用 | GpLM-Bp-2E-ZM | 1500 | 28.8 | ||||||
| ベースプレート | GpLM-Bp-2PL-ZM | アンカー埋込長200 | 27.3 | ||||||
| C種 | 構造物用 | GpLM-Cp-2B-ZM | φ48.6ｘ2.4 | 400 | 18.8 | ||||
| 土中用 | GpLM-Cp-2E-ZM | 1400 | 26.0 | ||||||
| ベースプレート | GpLM-Cp-2PL-ZM | アンカー埋込長200 | 24.7 |
No. 3131
