ガードパイプ景観型シティタイプGpL 高耐食仕様（A、B、C種） Item No. SEK-001

ガードパイプ景観型シティタイプGpL

＜路側用＞
構造物用・土中用　A、B、C種
＜歩車道境界用＞
構造物用・土中用・ベースプレート　A、B、C種

支柱・ボルトの時を極力抑えた景観型車両用防護柵です
（全種別に対応可能）
反射体を標準装備し、ドライバーを視線誘導します

●POINT

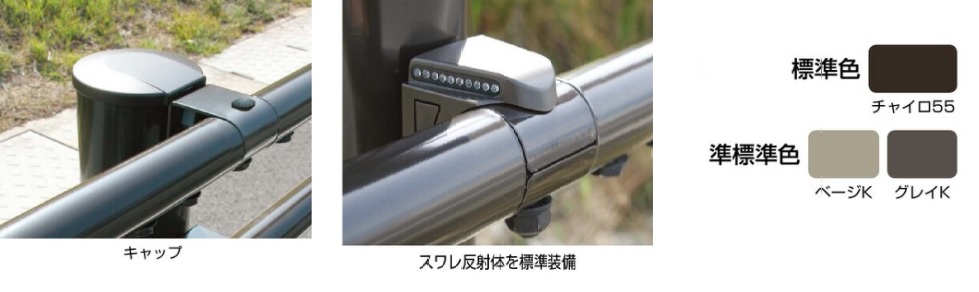

①安全性を向上する視線誘導機能
②樹脂製キャップはワンタッチ施工
③ボルトや支柱突起が少ない形状

●カラー３色より選択
標準色　チャイロ55 / 準標準色　べージK / 準標準色　グレイK

〇お見積・ご購入をご希望のお客様へ〇
お問合せの際は、下記の情報をお教えください
・品番
・長さ／数量
・カラー
・納入場所（お客様住所と異なる場合はお教えください）
・ご希望納期
※端パネルなどが必要の際は一緒にお問合せください

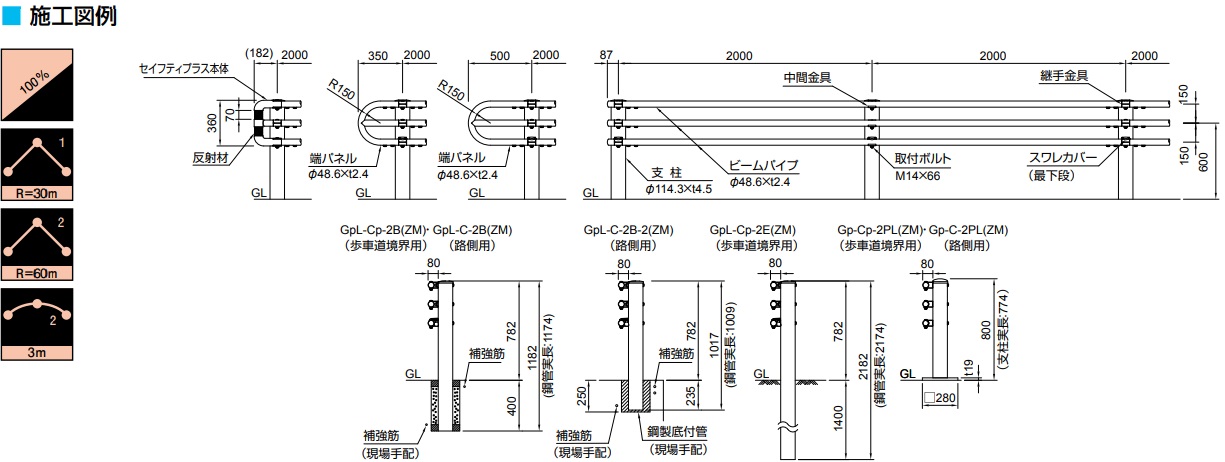

●図面はこちら

販売単位：
Price :
Please contact us

●路側用

種別設置品番 支柱サイズ(外径ｘ厚さ)ビームサイズ(外径ｘ厚さ) ビーム段数地上高(H)埋込深さ支柱間隔参考重量(kg/m)
A種構造物用GpL-A-2B-ZMφ139.8ｘ4.5φ60.5ｘ3.83815400200030.5
GpL-A-2B-2-ZM23529.3
土中用GpL-A-3E-ZM 1650300034.2
B種構造物用GpL-B-2B-ZMφ114.3ｘ4.5φ48.6ｘ3.2782400200021.3
GpL-B-2B-2-ZM23519.2
土中用GpL-B-3E-ZM1500300024.0
C種構造物用GpL-C-2B-2-ZMφ48.6ｘ2.4400200018.7
GpL-C-2B-2-ZM23517.6
土中用GpL-C-3E-ZM1400300021.2

●歩車道境界用


種別設置品番支柱サイズ(外径ｘ厚さ)ビームサイズ(外径ｘ厚さ) ビーム段数地上高(H)埋込深さ支柱間隔 参考重量(kg/m)
A種構造物用GpL-Ap-2B-ZMφ139.8ｘ4.5φ60.5ｘ3.83815400 2000 30.5
土中用GpL-Ap-2E-ZM 165040.8
ベースプレートGpL-Ap-2PL-ZMアンカー埋込長25038.8
B種構造物用GpL-Bo-2B-ZMφ114.3ｘ4.5φ48.6ｘ3.278240021.3
土中用GpL-Bp-2E-ZM150028.7
ベースプレートGpL-Bp-2PL-ZMアンカー埋込長20027.2
C種構造物用GpL-Cp-2B-ZM φ48.6ｘ2.440018.7
土中用GpL-Cp-2E-ZM 140017.6
ベースプレートGpL-Cp-2PL-ZM アンカー埋込長20021.2
