控え式砕石かご擁壁 グラベルボックス 共和ハーモテック Item No. KHT-027
グラベルボックス 共和ハーモテック株式会社
＜施工性＞
・中詰材に小粒石を使用することで敷き並べ作業を軽減できます
〈推奨中詰材〉
かご部：単粒度砕石（20〜40mm）
胴込部：再生クラッシャラン（0〜40mm）
・胴込部の控え幅を現場の条件に合わせて変更できます
控え幅：1.0m〜3.0m
・高い直高のもたれタイプの擁壁を構築できます
直高：8.0m以下
＜耐久性＞
・金網部に亜鉛アルミ合金先めっき溶接金網を採用したことにより
長期耐久性を実現しました
＜用途＞
・間詰工
・土留工
・ドレーン工
・道路擁壁工
〇お見積・ご購入をご希望のお客様へ〇
お問合せの際は、下記の情報をお教えください
・型式（寸法規格よりお選びください）
・数量
・納入場所（お客様住所と異なる場合はお教えください）
・ご希望納期
- 販売単位：
- Price :
- Please contact us
＜寸法規格＞
| 単位：㎜ | |||
| 型式 | 高さH | 幅B | 長さL |
| １００型 | 500 | 1000 | 1500 |
| １５０型 | 500 | 1500 | 1500 |
| ２００型 | 500 | 2000 | 1500 |
| ２５０型 | 500 | 2500 | 1500 |
| ３００型 | 500 | 3000 | 1500 |
| ※延長調整用のL＝1000㎜もご用意しております。 | |||
| ※上記以外の寸法は特注品となります。別途、お問合せ下さい。 | |||
＜製品仕様＞
| 単位：㎜ | ||

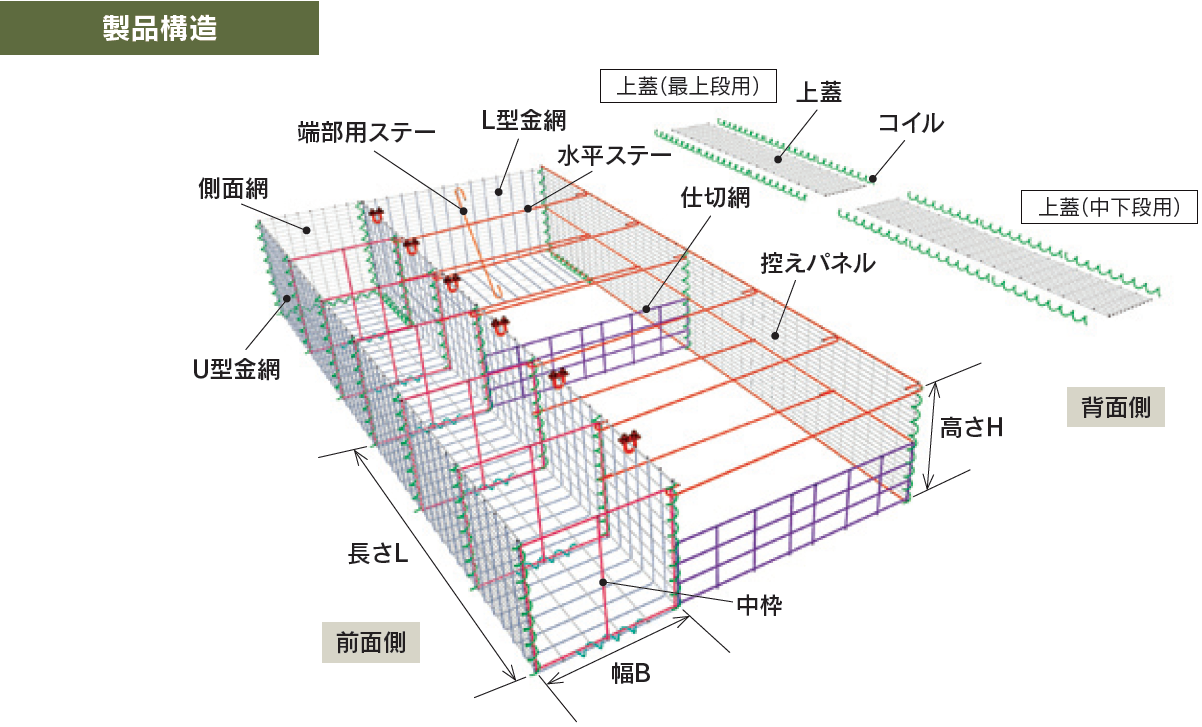

| 部材名 | 線径 | 仕様 |
| U型金網 | Φ４、Φ6 | ・亜鉛アルミ合金めっき溶接金網 ・付着量300ｇ/㎡以上 ・アルミ含有量10％以上 |
| 上蓋 | Φ4 | |
| 側面網 | Φ４、 | |
| L型金網 | Φ４、Φ6 | |
| 仕切網 | Φ6 | |
| 控えパネル | Φ4，Φ６ | |
| 中枠 | Φ6 | ・亜鉛アルミ合金めっき鉄線 ・付着率300ｇ/㎡以上 ・アルミ含有量10％以上 |
| コイル | Φ5 | |
| ステー | Φ6またはΦ9 | |
| ※製造改良の為、製品計上及び仕様は予告なく変更する場合があります。 | ||
＜新規性＞
・大型ブロックで積工における、現場打ちコンクリート(胴込・裏込コンクリート)を用いた工程が不要に
・大型ブロックは重量物であり、供給エリアが限られるが、新技術は金網等、大型ブロックよりも部材が軽量
・大型ブロック積工よりも本体の単位体積重量が軽いことから、地耐力が低い現場にも適応できる
施工手順

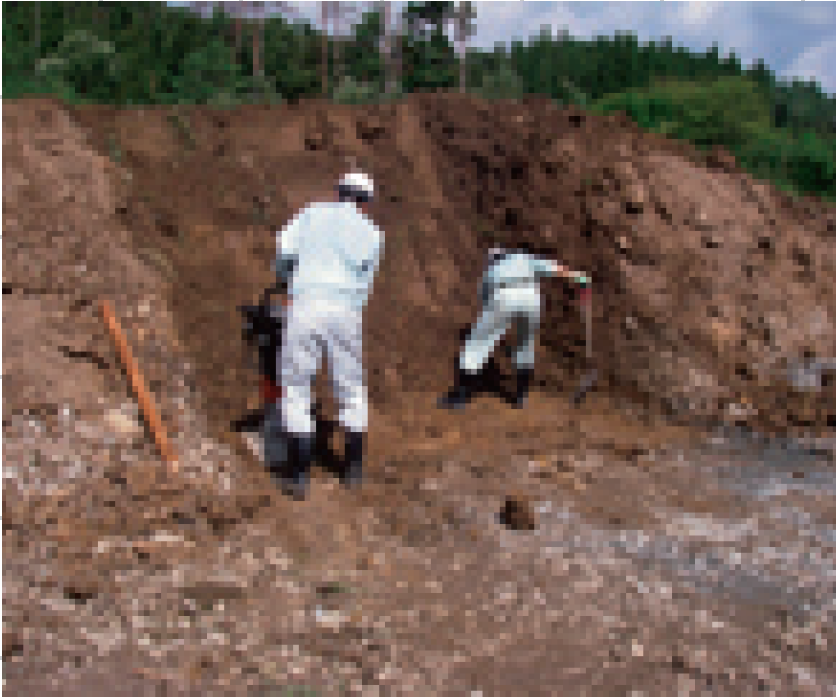

①接地箇所の掘削・整形作業

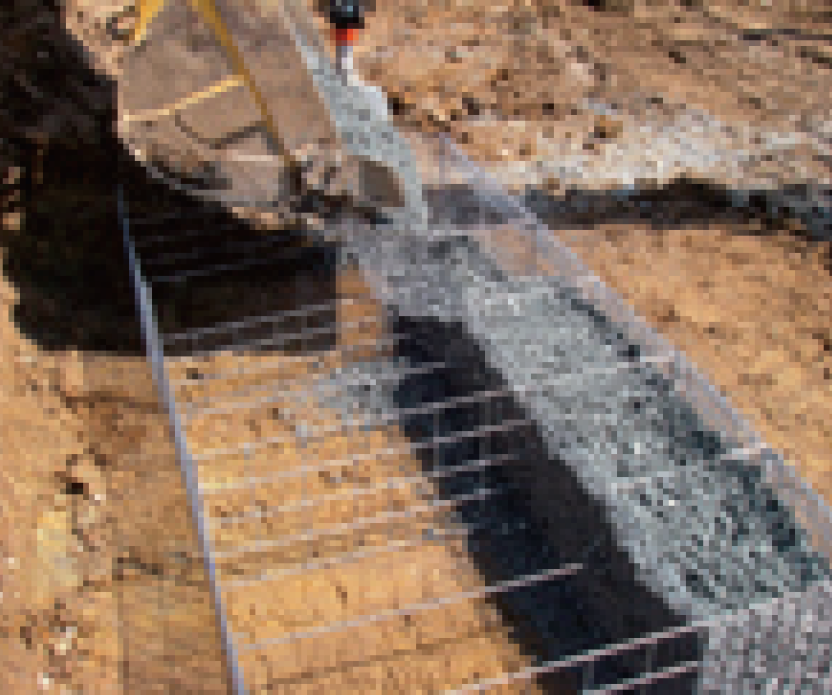

②最下段本体設置・組立て及び中詰工程

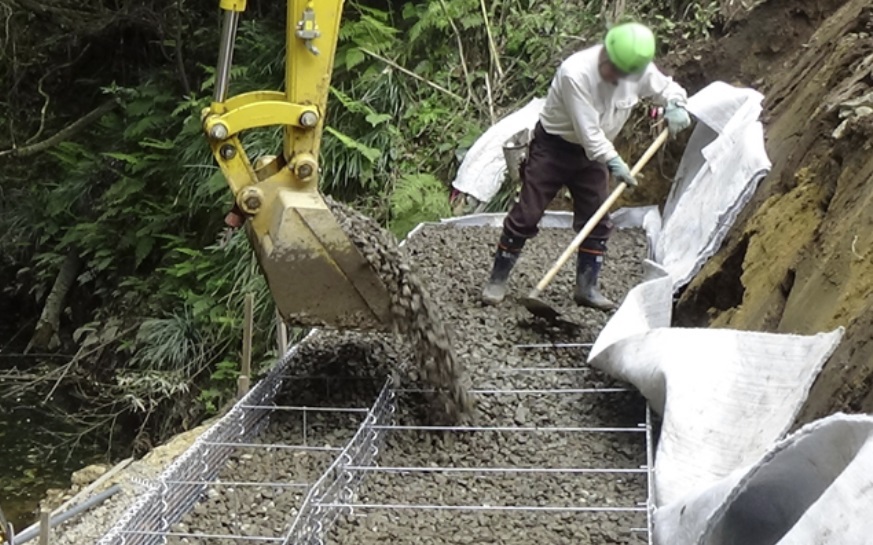

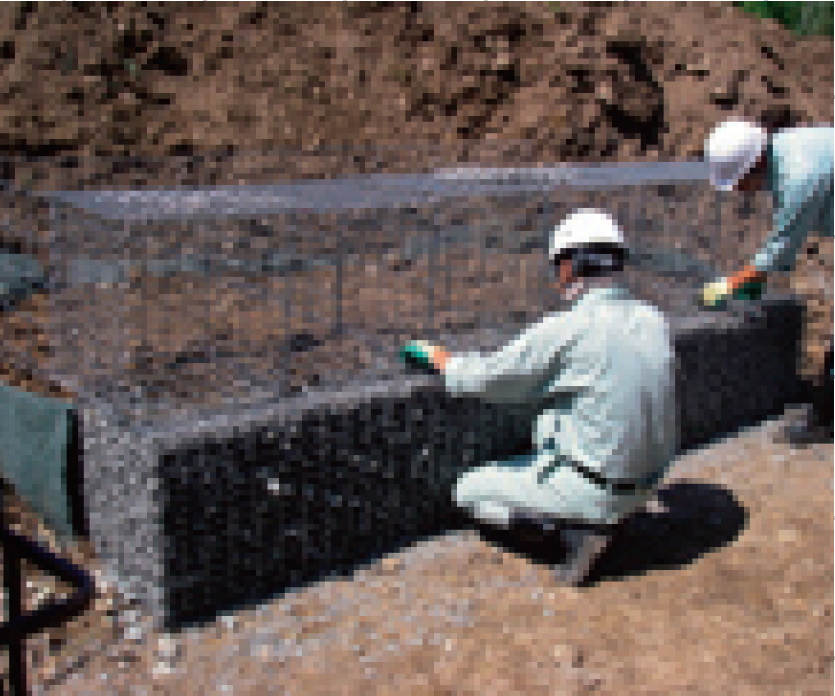

③中段及び最上段本体設置・組立て及び中詰め工程

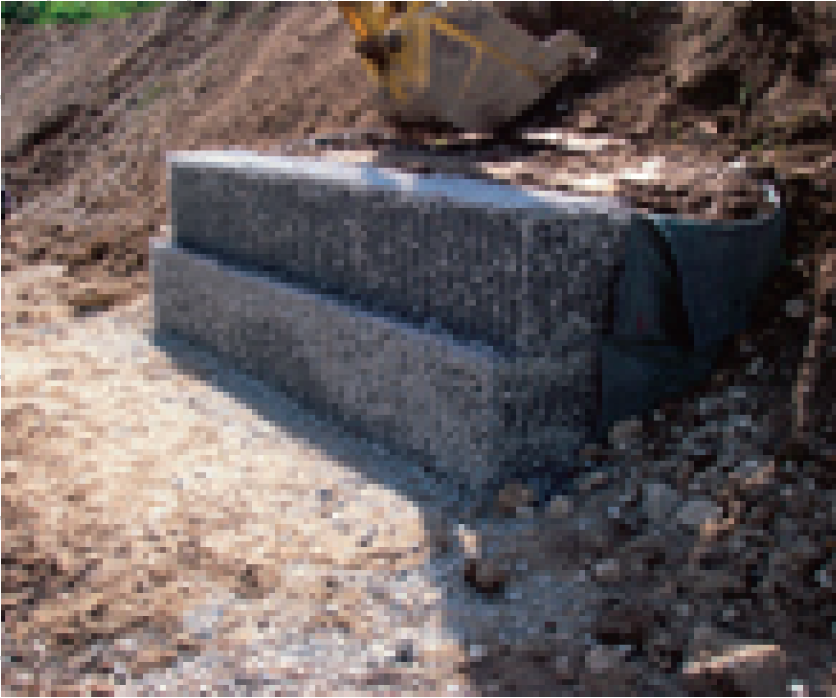

④完成
