冷媒銅管用ワンタッチ継手 エフ-1 Item No. YAS-TAB-001
冷媒銅管の新常識！
ワンタッチ挿入で接合
銅管に「ワンタッチ挿入」で施工完了！
ロウ付け不要の火無し工法で、安全性の向上と施工時間の短縮を実現します
● 火無し工法だからロウ付け不要
● 火無し工法だから施工時間を短縮
● 火無し工法だから火災・火傷の心配なし、CO₂の発生なし
●ワンタッチ継手だから特殊技能不要・締付け工具不要
※施工にあたっては、施工技術講習会を受講し、
認定された方が施工を行ってください
〇お見積・ご購入をご希望のお客様へ〇
お問合せの際は、下記の情報をお教えください
・品番
・個数
・納入場所（お客様住所と異なる場合はお教えください）
・ご希望納期
※その他、施工工具等も必要な場合はお問合せください
- 販売単位：
- Price :
- Please contact us
適用範囲
| 銅管サイズ | 6.35 | 9.52 | 12.7 | 15.88 |
| 肉厚 | 0.8㎜ | 0.8㎜ | 0.8㎜ | 1.0㎜ |
| 質別 | 〇 | 〇 1/2H | 〇 1/2H | 〇 1/2H |
| 冷媒種類 | R32 | R410A | R407C |
| 冷媒温度 | -40～130℃ | ||
| 最高使用圧力 | 4.3MPa | ||
| 適合銅管 | JIS B 8607 | JIS B 8607/国土交通省仕様 | 国土交通省仕様 |
| ※上記適応範囲外での仕様はしないでください。 | |||

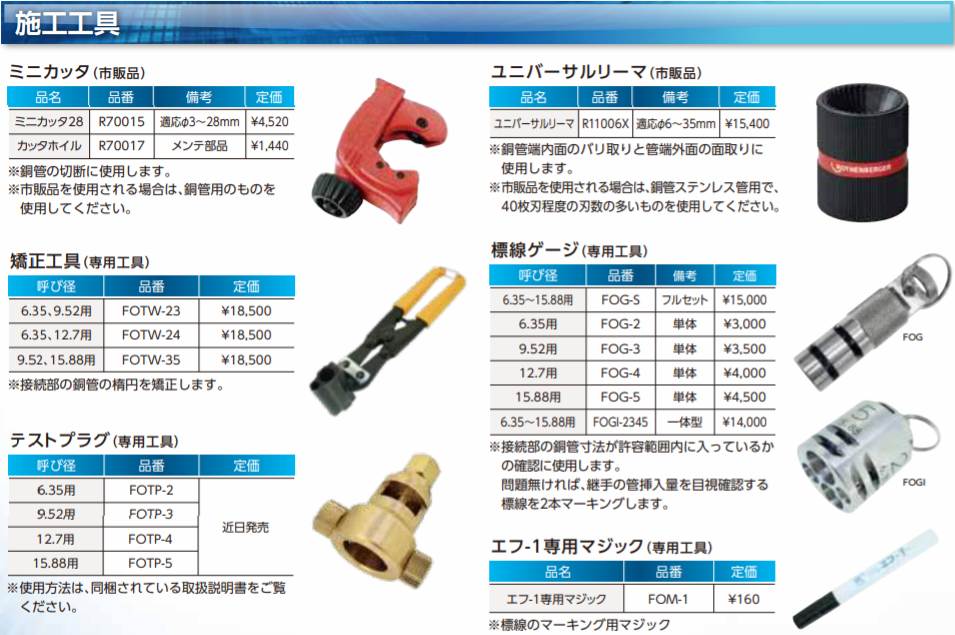

| 使用機材及び工具 | TBCワンタッチ継手 | ロウ付け継手 |
| ロウ付け機材 | 不要 | 要 |
| 窒素ガスボンベ | 不要 | 要 |
| 消火器 | 不要 | 要 |
| 防炎シート | 不要 | 要 |
| 銅管拡管工具 | 不要 | 要 |
| チューブカッター | 要 | 要 |

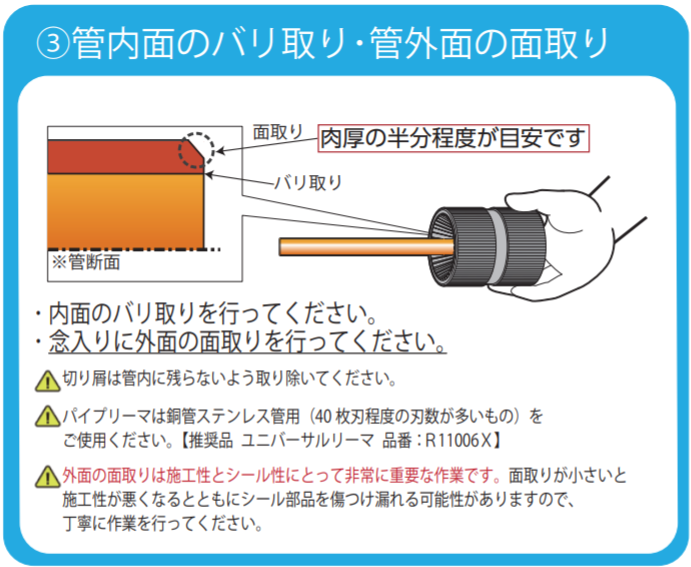

| パイプリーマ | 要 | 要 |

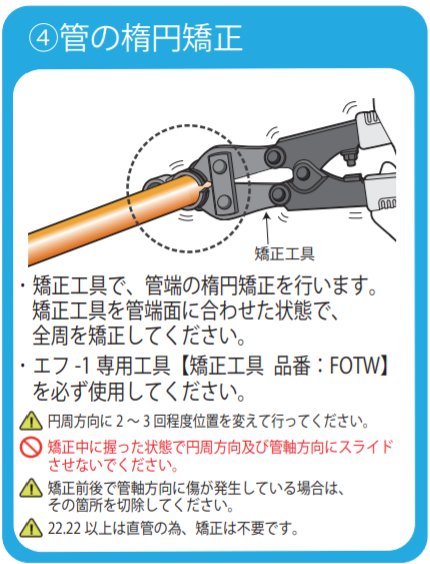

| 矯正工具 *専用工具 | 要 | 不要 |

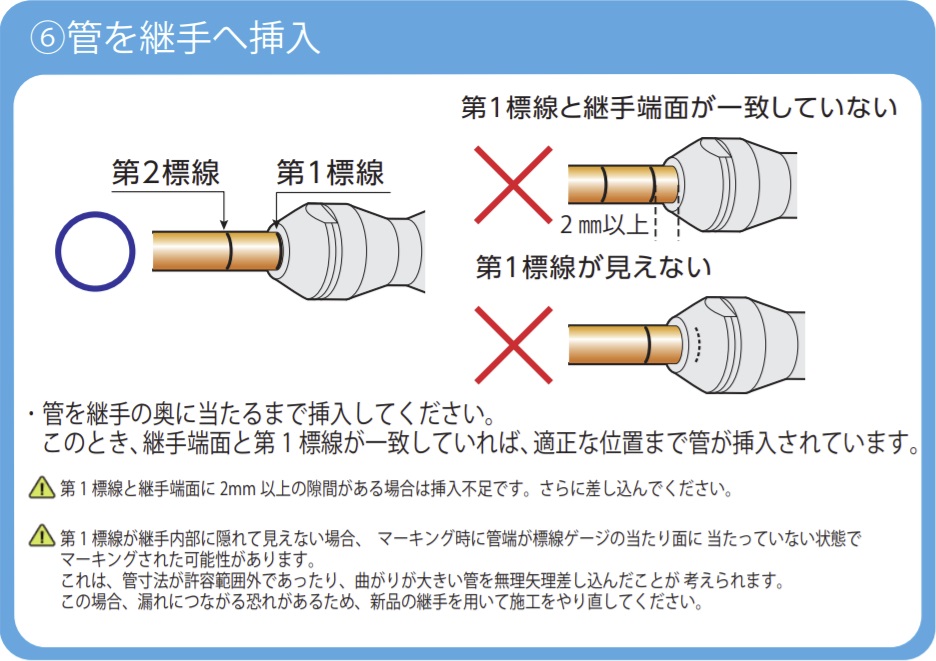

| 標線ゲージ *専用工具 | 要 | 不要 |
| 付帯作業 | TBCワンタッチ継手 | ロウ付け継手 |
| ロウ付け機材やガスボンベの搬入・移動・撤収 | 不要 | 要 |
| 窒素ガスボンベ | 不要 | 要 |
| 消火器 | 不要 | 要 |
| 防炎シート | 不要 | 要 |
| 銅管拡管工具 | 不要 | 要 |
| チューブカッター | 不要 | 要 |
| パイプリーマ | 不要 | 要 |
| 矯正工具 *専用工具 | 不要 | 要 |
| 標線ゲージ *専用工具 | 不要 | 要 |

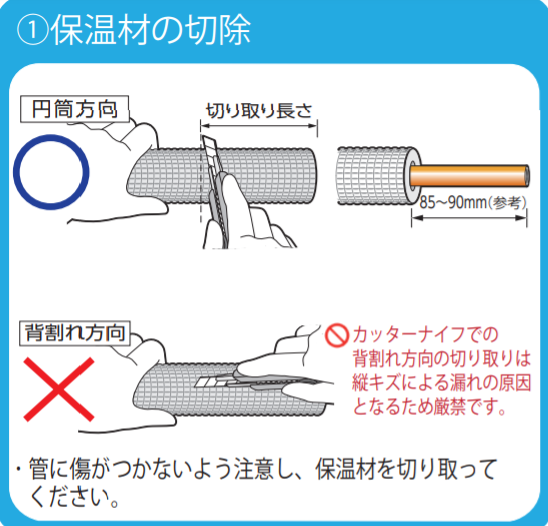

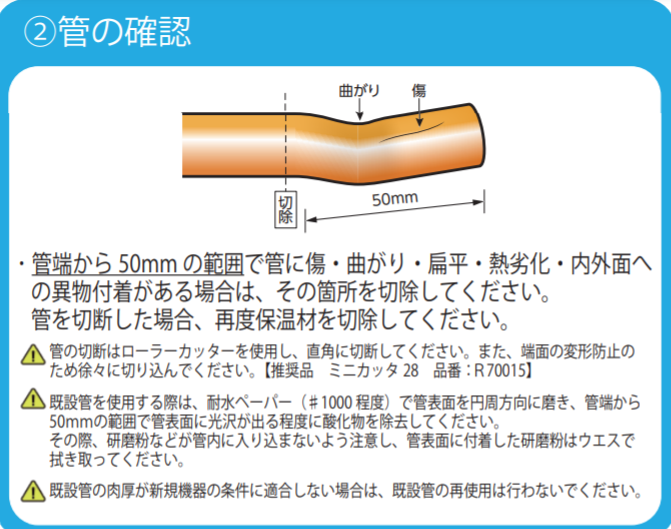

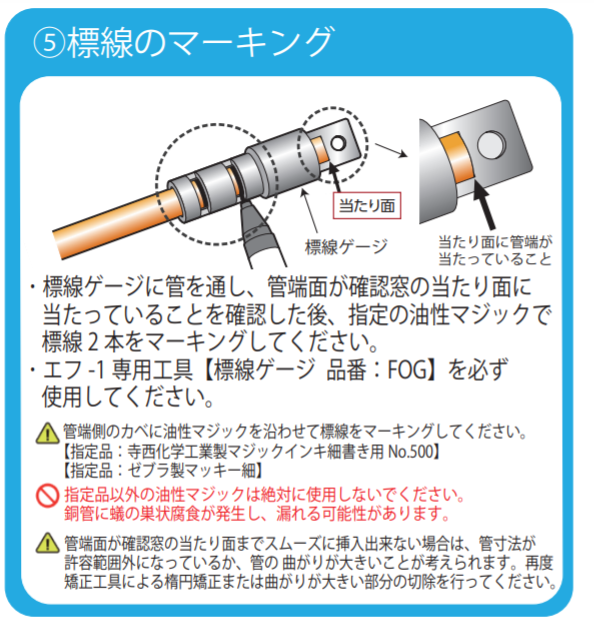

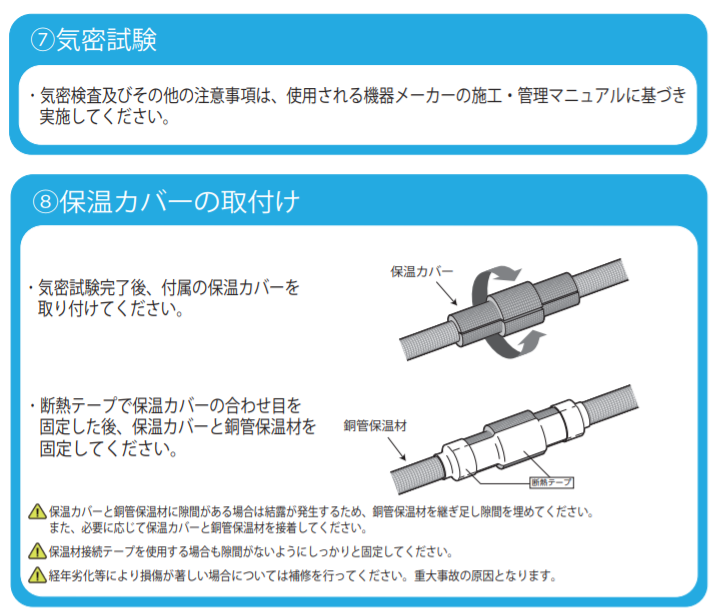

施工手順
