屋根技術研究所 トップロック（ハゼ折板架台） Item No. YGK-004
【商品説明】

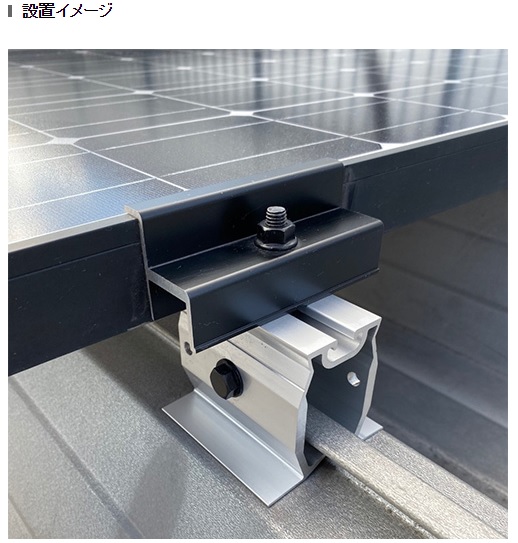

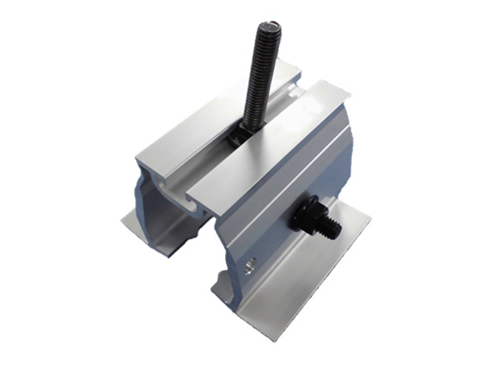

〇ハゼ折板屋根用架台
〇ハゼ部の取付位置にハゼ折板AL金具（1ピース）を置いてボルトで横締め固定するだけの簡単施工
〇また上部のボルトがスライドするため、取付後でも金具を付け直さずに位置の微調整ができます
〇屋根材と接触するヒレ部で効率よく荷重を逃し正圧荷重にも強い！
〇お見積・ご購入をご希望のお客様へ〇
お問合せの際は、下記の情報をお教えください
・数量
・納入場所（お客様住所と異なる場合はお教えください）
・ご希望納期
- 販売単位：
- 1
- Price :
- Please contact us
【仕様・スペック】
材質：アルミ

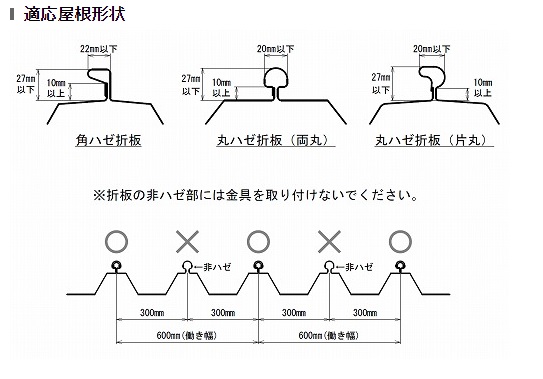

適合屋根：ハゼ折板
【技術情報ライブラリー】
「トップロック」ハゼ折板AL金具据付工事説明書
「トップロック」太陽電池モジュール据付工事説明書（ハゼ折板AL金具対応
ツメ無し太陽電池モジュール用トップロック設計条件編

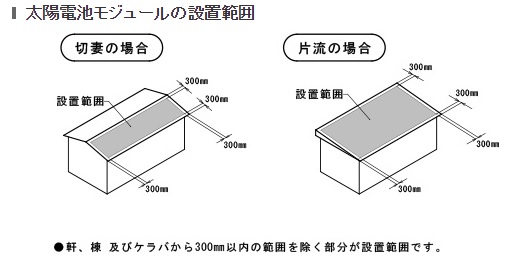

【設置条件】
| 板厚 | 0.8mm以上 | 材質 | カラーステンレス ガルバリウム銅板 GLカラー銅板 | 屋根勾配 | 3/100以上 30/100以下 | 地表面 粗度区分 | ⅢまたはⅣ Ⅱは設置条件次第 |
|---|---|---|---|
| 材料強度 | 耐力205N/㎟以上 | タイトフレームピッチ | 4ｍ以下とする ※但し設置地域、建物の高さに より4ｍ超でも設置可の場合あり |
上記条件外の場合、別途検討が必要です。
【設置禁止条件】
・天窓等の採光用の窓を覆う設置はできません。
・劣化している屋根には設置できません。
・過度の煙、塵埃などがかかる場所には設置できません。
・温泉の成分が直接アレイに降り注ぐ場所には設置できません。
・海岸より飛散した海水が直接かかる地域には設置できません。
No. 3058
