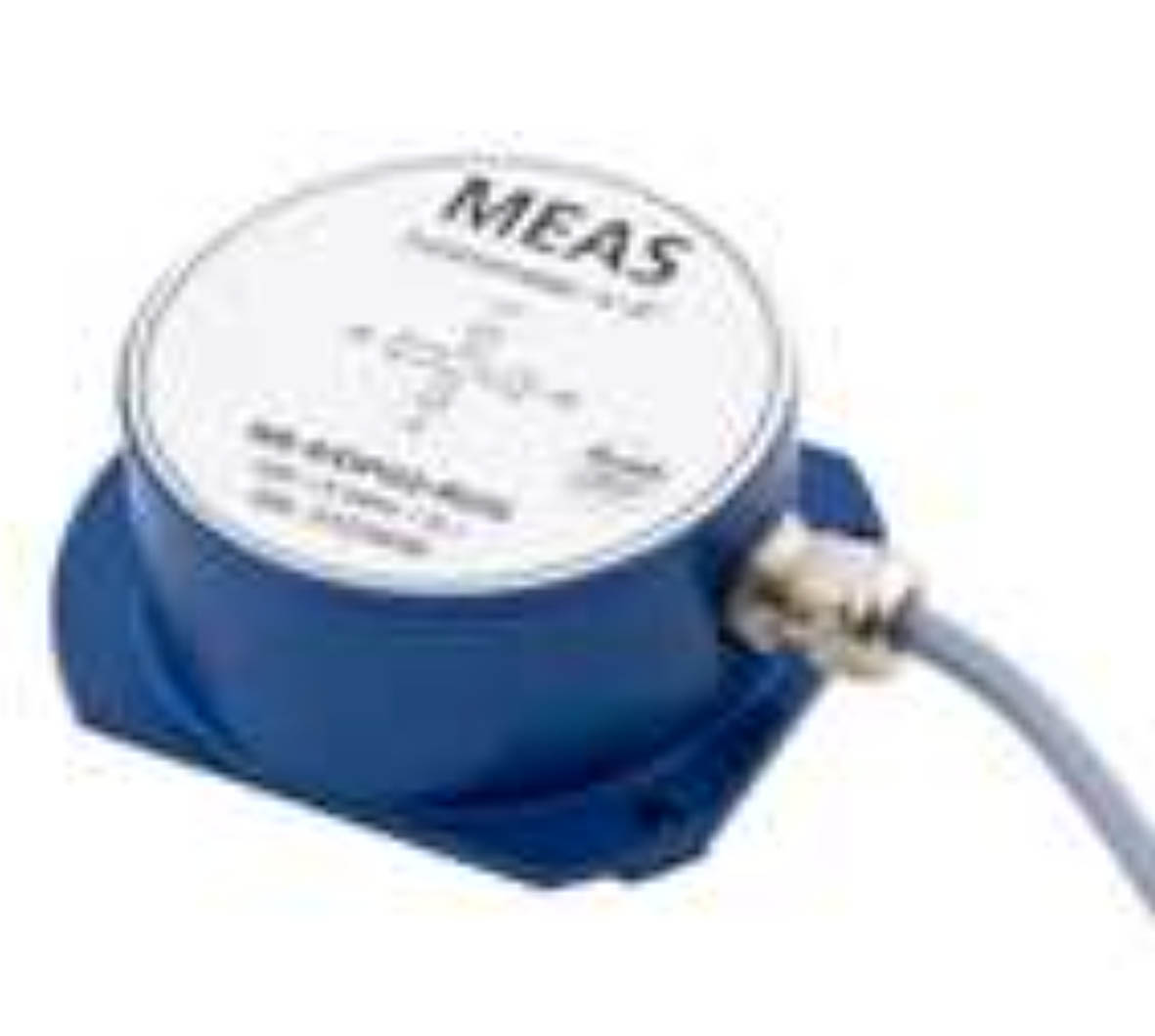

2軸傾斜センサー DPG2シリーズ Item No. PAS-008
最新技術で長期間の耐久性、堅牢性
最新のテクノロジーで産まれた2軸傾斜センサーDPG2シリーズは、電解液の傾斜による液面変化を、2電極間の導電率の相対変化として捉えるトランスジューサーセンサを搭載。センサの原理的に長期間厳しい環境に耐える設計です。
また、防護構造IP67に適合したアルミケースに収められ、信号の入出力には同規格の防水コネクタが使用されています。
最新のマイクロコントローラーにより温度補正するので、幅広い温度範囲でも高精度を保ちます。
厳しい環境でも高精度を保つ設計により、建設機械の水平監視やリフト台の監視、構造物の長期計測、風力発電の監視など、様々な場面で活躍できます。
※お問合せの際は納入場所、モデル、数量、ご希望納期をご教授願います。
- 販売単位：
- Price :
- Please contact us

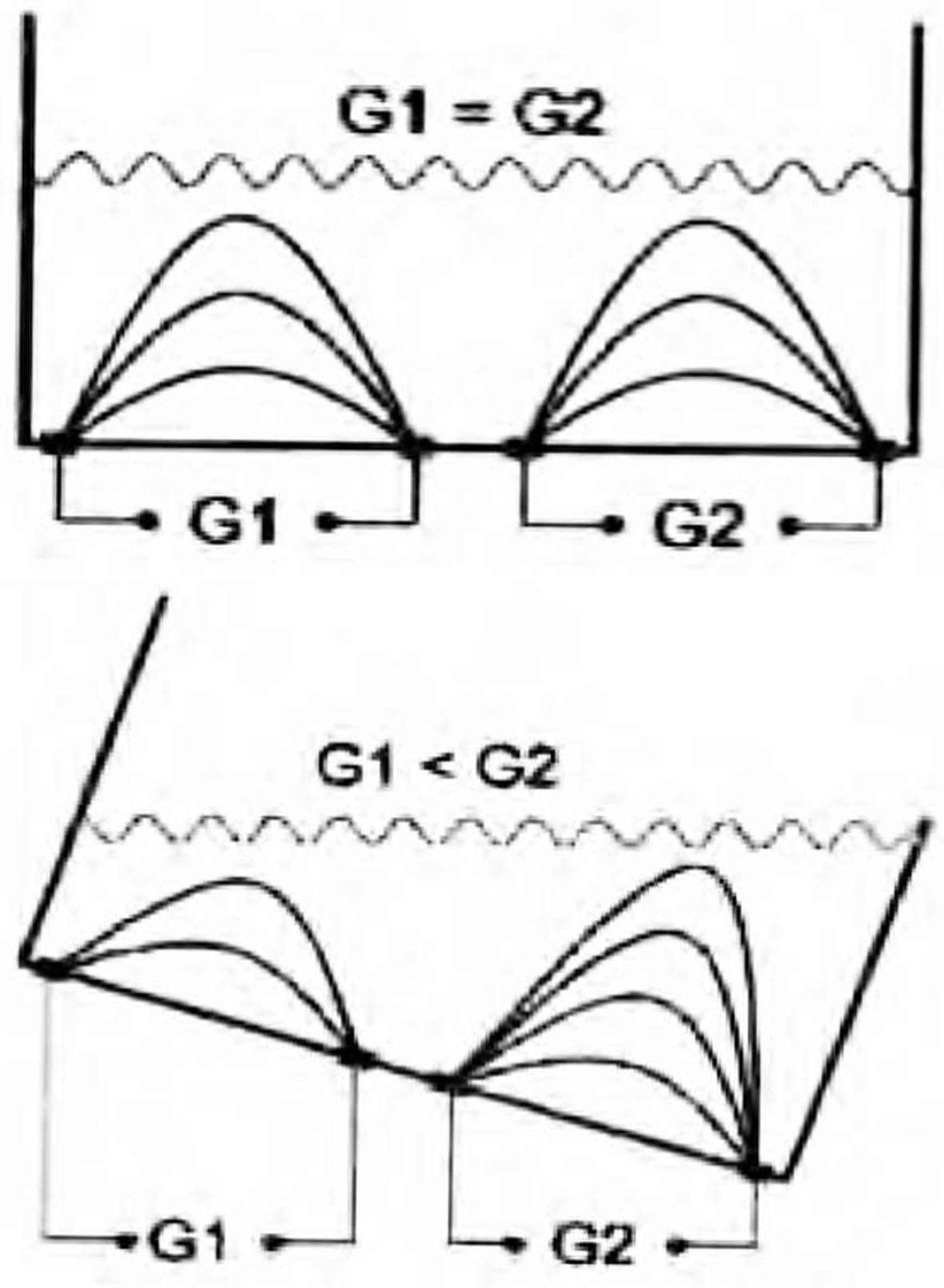

傾斜トランスジューサーセンサの原理
電解液に満たされたチャンバー内に、水平に左右2組の金属電極が置かれています。
チャンバーの左右傾斜に伴い、電極上の電解液の量が変化。電極上の周囲を含めた導電量Gに差が生じます。
近傍浮遊電界効果による導電量G1＜G2の差を検出して電気信号とし、精密に傾斜を測定できます。
動くものが液体のみですので損耗、摩耗することがなく、さらに金属電極が常時完全に電解液に浸かっているため、腐食もしません。劣悪な環境下でも、長期間の使用に耐えることができるのは、このためです。
■ DPG2シリーズ 特徴
1.最新技術を利用
2.長期間の耐久性、堅牢性を保障
3.耐衝撃性規格 EN60068-2-6,27をクリア
4.最新のマイクロコントローラで温度補正を行うことにより広い温度範囲で高精度を確保
5.デジタルとアナログ電圧を同時に出力
※デジタルはRS232Cで100ms毎にX,Yの2軸を16bit 9600bpsで出力
※アナログはX,Yの2軸傾斜値を0°、水平は+2.5V、±最大角で±2.0V出力
6.RoHS指令に対応
■ DMG2シリーズ 仕様
| タイプ | DPG2 NS-5 | DPG2 NS-10 | DPG2 NS-15 | DPG2 NS-30 |
| 測定範囲 | ±5° | ±10° | ±15° | ±30° |
| 直線性 (デジタル) | 約±0.03° | 約±0.06° | 約±0.1° | 約±0.3° |
| 直線性 (アナログ) | 約±0.04° | 約±0.09° | 約±0.15° | 約±0.4° |
| アナログ 電圧出力 | 0°：25V (0.5V～4.5V) | |||
| 繰返し性 | ＜0.05° | |||
| 応答周波数 | 2.0Hz | |||
| 使用温度 | －40℃～＋85℃ | |||
| 質量 | 280g | |||
| 防護等級 | IP-67 アルミケース | |||
| 交差軸誤差 | 1.4% | |||
| 電源 | 7～30VDC 20mA | |||
| 出力ケーブル | シールド付6芯 1000mm | |||
| 保管温度 | －40℃～＋85℃ | |||
| 耐震性 | 5G 10～150Hz 20min | |||
| 耐衝撃性 | 30G 11ms | |||
| 寸法 | W84×D70×H31mm | |||
