電流出力傾斜計（4～20mA） TS-420 Item No. PAS-007
長距離伝送可能 高精度電流出力傾斜計
低価格ながら高精度な電流出力傾斜計TS-420は、耐衝撃性に優れ、防水アルミダイカストBOX組込みのため、厳しい環境でもお使いいただけます。
傾斜センサ電流出力は4～20mA、2軸対応、横置きで、長距離（数km）の信号伝送が可能なため、様々な用途で活用できることでしょう。
ぜひご検討ください。
※お問合せの際は納入場所、モデル、測定角度、負荷抵抗、接続コード長、数量、ご希望納期をご教授願います。
- 販売単位：
- Price :
- Please contact us
小型傾斜計センサの原理
TS-420に使用されている小型傾斜センサ、クラインクリノメータは、低価格ながら高精度な小型傾斜センサです。

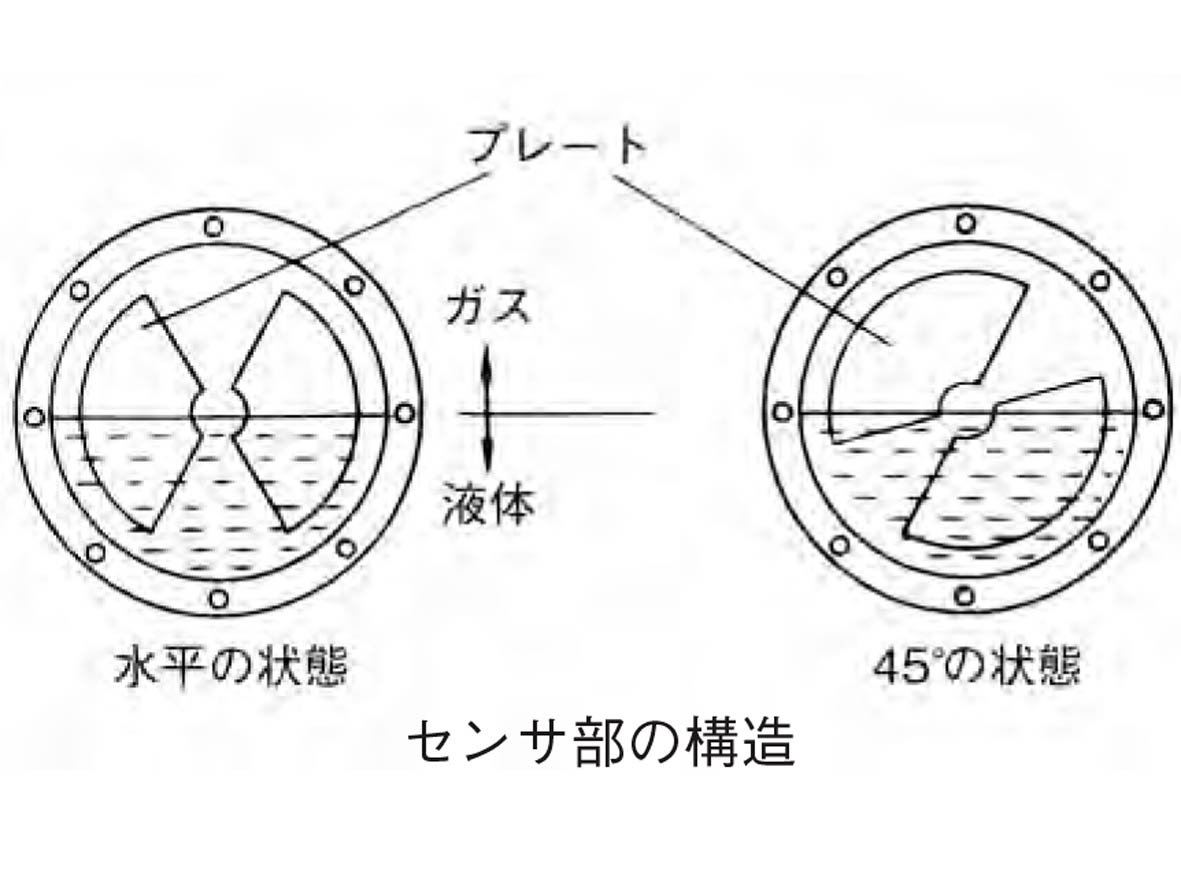

センサ原理は傾斜によるチャンバ内の液面の変化（図参照）を、静電容量の変化により角度として捉えるもので、液体以外に動く部品がないので損耗がなく耐衝撃性に優れ、安定した作動を実現しています。
回転軸のない場合でも計測する場所に直接取り付けが可能です。センサ単体として、又システム内蔵センサとして、使用しやすく出来ています。
■ 電流出力傾斜計 TS-420 仕様
| モデル | TS-420 | TS-420W |
| 種類 | 1軸 横型 | 2軸 横型 |
| センサ | 1軸クラインクリノメーター P/N100010-25 × 1 | 1軸クラインクリノメーター P/N100010-25 × 2 |
| 測定角度 | ±5°～±60°(発注時指定) | |
| 信号出力※ | ＋5° 20mA 0° 12mA －5° 4mA | |
| 負荷抵抗 | 50～270Ω / 250～510Ω(発注時指定) | |
| コネクタ | 防水等級IP-55 | |
| 接続コード長 | 発注時指定 | |
| 電源 | DC24V | |
| 外形 | D100×W150×H100mm 5Y7/1 防水アルミダイカストIP-55 | |
| 質量 | 約1.5kg | |
※±5°の場合
