精密型傾斜計 900シリーズ Item No. PAS-006
小型・多目的で低価格の精密型傾斜計
精密型傾斜計 900シリーズは、超精密型傾斜計で定評のあるジュエル社製。
小さな基板にセンサと電子回路を搭載した、2軸傾斜計（クリノメータ）です。
アルミケースに収納され、扱いやすく低価格。建機・構造物のモニター、災害時の監視用に最適で、小型ですからそれ以外にも多目的で使用できます。
※お問合せの際はモデル、納入場所、数量、ご希望納期をご教授願います。
- 販売単位：
- Price :
- Please contact us
超精密型傾斜計の原理

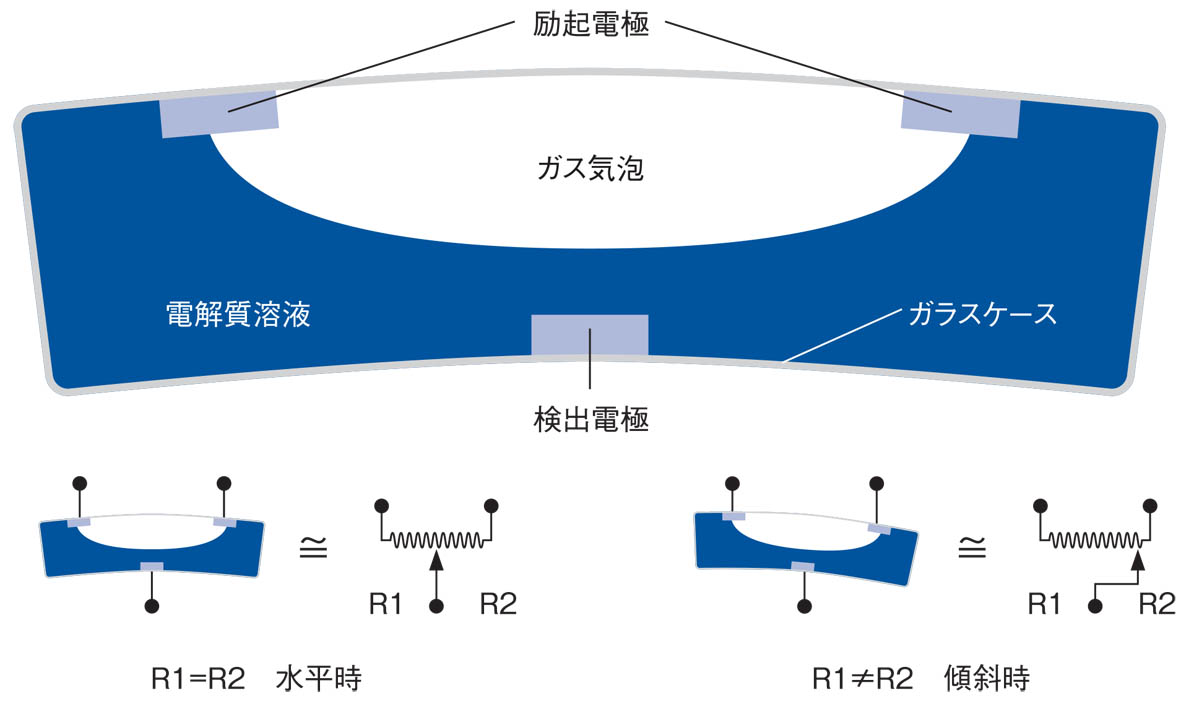

Jewell（ジュエル）社製精密型傾斜計のセンサ基本原理は、管内に封入された導電液体と気泡からなるバブルセンサです。
傾斜の変化による気泡の移動が左右2つの電極を覆う面積の比を変えて導電抵抗値の変化を生じ、ブリッジ回路を形成して電気信号に変換され、増幅器を経て出力されます。
最小分解能は1×10のマイナス9乗ラジアンまで可能です。地震予知、火山噴火予知等地殻変動の観測に世界中で使用され、日本国内でも伊豆諸島、雲仙、桜島、有珠等主要火山に設置されています。
この技術を生かした、ダム・橋梁・構造物の歪観測用や、また精密機械・レーザ・シンクロトロン等の水準・傾斜角モニタ用の、分解能0.1～10マイクロラジアン（約0.002～2秒）の精密型傾斜計を販売しています。
※マイクロラジアンとは、1kmの長さが1mm分傾く角度です。
■ 精密型傾斜計 モデルMD900 仕様
| モデル | MD900TH | MD900TS |
| 種類 | 高感度 | 標準型 |
| 範囲 | ±10° | ±25° |
| 感度 | 16bit / ±3° | |
| 分解能 | 約0.002° | 約0.004° |
| 繰返性 | <0.01° | |
| 直線性 | 1% | |
| 出力 | RS232 9,600baund 16bit 角度比例&温度 | |
| 時定数 | タイムコンスタント 約0.15s | |
| 温度特性(水平時) | 約0.0002 / ℃ | |
| 環境温度(使用) | －25℃～＋85℃ | |
| 環境温度(保管) | －40℃～＋85℃ | |
| 環境湿度(使用・保管) | 0%～80%RH | |
| 電源 | ＋7V～＋28V 27mA 逆接防止付 ケーブル3m | |
| 外形 | D80×W120×H60mm 防水アルミダイカストIP-65 | |
| 取付 | 水平M4 D67mm W107mm 壁面取付金具P/N81439 | |
No. 3019
