精密型傾斜計 800シリーズ Item No. PAS-005
機械・構造物モニタ

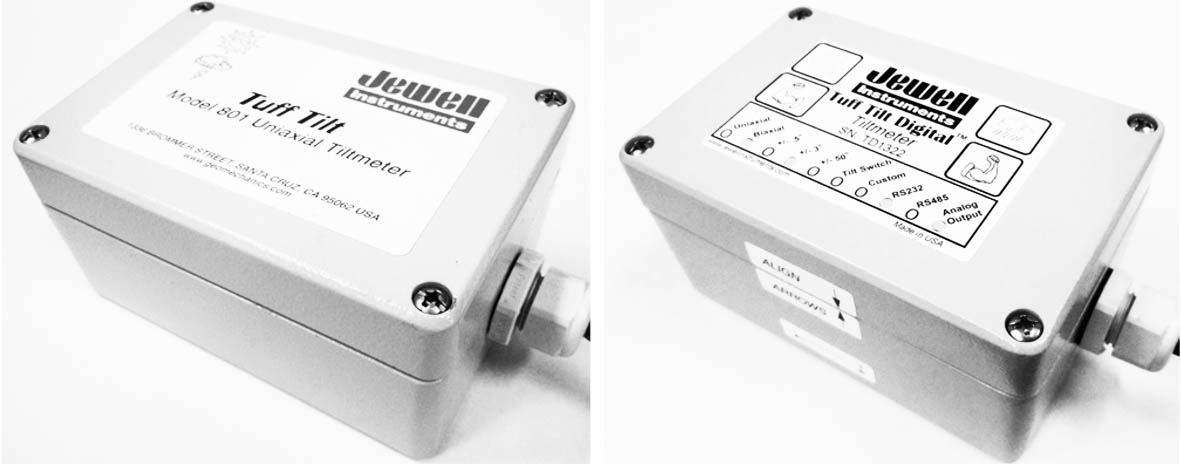

精密型傾斜計 800シリーズは、超精密型傾斜計で定評のあるジュエル社製。
防水・耐水、精密型、1軸&2軸傾斜計800シリーズは、経済性重視で、地質調査・鉄道レール監視やプラットフォームレベリング及びポジショニングに最適です。
アナログ電圧出力、水平設置のモデルA801と、電流出力、水平設置のモデルC801、デジタル出力、水平設置のモデルD801があります。全て温度センサ付です。完全防水型等もあります。
※お問合せの際はモデル、納入場所、数量、ご希望納期をご教授願います。
- 販売単位：
- Price :
- Please contact us
超精密型傾斜計の原理

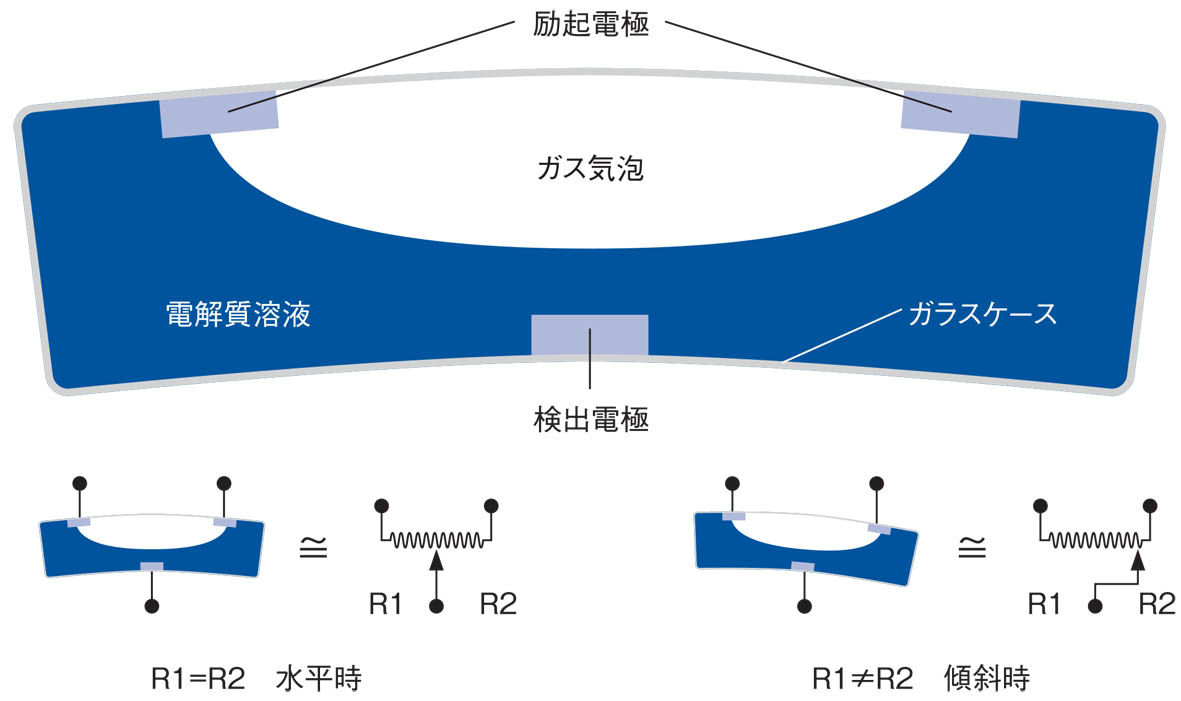

Jewell（ジュエル）社製精密型傾斜計のセンサ基本原理は、管内に封入された導電液体と気泡からなるバブルセンサです。
傾斜の変化による気泡の移動が左右2つの電極を覆う面積の比を変えて導電抵抗値の変化を生じ、ブリッジ回路を形成して電気信号に変換され、増幅器を経て出力されます。
最小分解能は1×10のマイナス9乗ラジアンまで可能です。地震予知、火山噴火予知等地殻変動の観測に世界中で使用され、日本国内でも伊豆諸島、雲仙、桜島、有珠等主要火山に設置されています。
この技術を生かした、ダム・橋梁・構造物の歪観測用や、また精密機械・レーザ・シンクロトロン等の水準・傾斜角モニタ用の、分解能0.1～10マイクロラジアン（約0.002～2秒）の精密型傾斜計を販売しています。
※マイクロラジアンとは、1kmの長さが1mm分傾く角度です。
■ 精密型傾斜計 モデルA801 仕様
| モデル | A801H | A801S | A801W |
| 種類 | 高感度 | 標準型 | 広角型 |
| 範囲 | ±0.5° | ±3° | ±50° |
| 感度 | ±10V / ° | ±1.66V / ° | ±0.1V / ° |
| 分解能 | 約0.0001° | 約0.0006° | 約0.01° |
| 繰返性 | <0.0002° | <0.001° | <0.02° |
| 直線性 | 1% | 2% | 0.5% |
| 出力 | 1軸 不平衡最大±5V 平衡最大±10V Zo 270Ω | ||
| 時定数 | タイムコンスタント 約1.75s | ||
| 温度特性(水平時) | 0.0002 / ℃ | 0.002 / ℃ | |
| 温度特性(対感度) | ±0.02% / ℃ | ||
| 環境温度(使用) | －25℃～＋70℃ | ||
| 環境温度(保管) | －30℃～＋100℃ | ||
| 環境湿度(使用・ 保管) | 0%～80%RH | ||
| 温度出力 | 10mV / ℃±0.75℃ | ||
| 電源 | ＋8V～＋18V 8mA 逆接防止付 ケーブル1.8m | ||
| 外形 | D80×W120×H60mm アルミダイカストIP-65 | ||
| 質量 | 550g | ||
| 取付 | 水平M4 4本 D67mm W107mm 壁面取付金具P/N81439 | ||
■ 精密型傾斜計 モデルC801 仕様
| モデル | C801H | C801S | C801W |
| 種類 | 高感度 | 標準型 | 広角型 |
| 範囲 | ±0.5° | ±3° | ±50° |
| 感度 | ±16mA / ° | ±2.66mA / ° | ±0.16mA / ° |
| 分解能 | 約0.0001° | 約0.0006° | 約0.01° |
| 繰返性 | <0.0002° | <0.001° | <0.02° |
| 直線性 | 1% | 2% | 0.5% |
| 出力 | 4-20mA | ||
| 時定数 | タイムコンスタント 約1.15s | ||
| 温度特性(水平時) | 0.0002 / ℃ | 0.002 / ℃ | |
| 温度特性(対感度) | ±0.02% / ℃ | ||
| 環境温度(使用) | －25℃～＋85℃ | ||
| 環境温度(保管) | －40℃～＋85℃ | ||
| 環境湿度(使用・ 保管) | 0%～80%RH | ||
| 温度出力 | －50℃～＋150℃ | ||
| 電源 | ＋10V～＋29V 逆接防止付 ケーブル1.8m | ||
| 外形 | D80×W120×H60mm 防滴アルミダイカストIP-65 | ||
| 質量 | 600g | ||
| 取付 | 水平M4 4本 D67mm W107mm 壁面取付金具P/N81439 | ||
■ 精密型傾斜計 モデルD801 仕様
| モデル | D801S | D801W |
| 種類 | 標準型 | 広角型 |
| 範囲 | ±3° | ±50° |
| 感度 | 16bit / ±3° 10,922bit / ° | 16bit / ±50° 655bit / ° |
| 分解能 | 約0.0001° | 約0.002° |
| 繰返性 | <0.0003° | <0.004° |
| 直線性 | 0.1% | |
| 計測 | 1軸短辺 1軸長辺 2軸両辺 | |
| 出力 | RS232 9,600baund 16bit 角度比例&温度 | |
| 時定数 | タイムコンスタント 約0.15s | |
| 温度特性(水平時) | 約0.0002 / ℃ | |
| 環境温度(使用) | －25℃～＋70℃ | |
| 環境温度(保管) | －30℃～＋100℃ | |
| 環境湿度(使用・保管) | 0%～80%RH | |
| 電源 | ＋7V～＋28V 27mA 逆接防止付 ケーブル3m | |
| 外形 | D80×W120×H60mm 防水アルミダイカストIP-65 | |
| 質量 | 600g | |
| 取付 | 水平M4 4本 D67mm W107mm 壁面取付ブラケットP/N81439 | |
