超精密型傾斜計 モデル701-2A Item No. PAS-004
マイクロラジアン級超精密型傾斜計
超精密型傾斜計 モデル701-2Aは、精密型傾斜計で定評のあるジュエル社製。
マイクロラジアン級の高分解能、高感度を誇り、地殻変動・火山変動を検出する水平アナログ電圧出力2軸傾斜計です。
精密据置型のモデル701-2Aは、微細な角度変化を計測するのに最適ですし、センサーと専用アンプを防水ドームに一体格納しており、手間なく使用できます。
※お問合せの際は納入場所、数量、ご希望納期をご教授願います。
- 販売単位：
- Price :
- Please contact us
超精密型傾斜計の原理

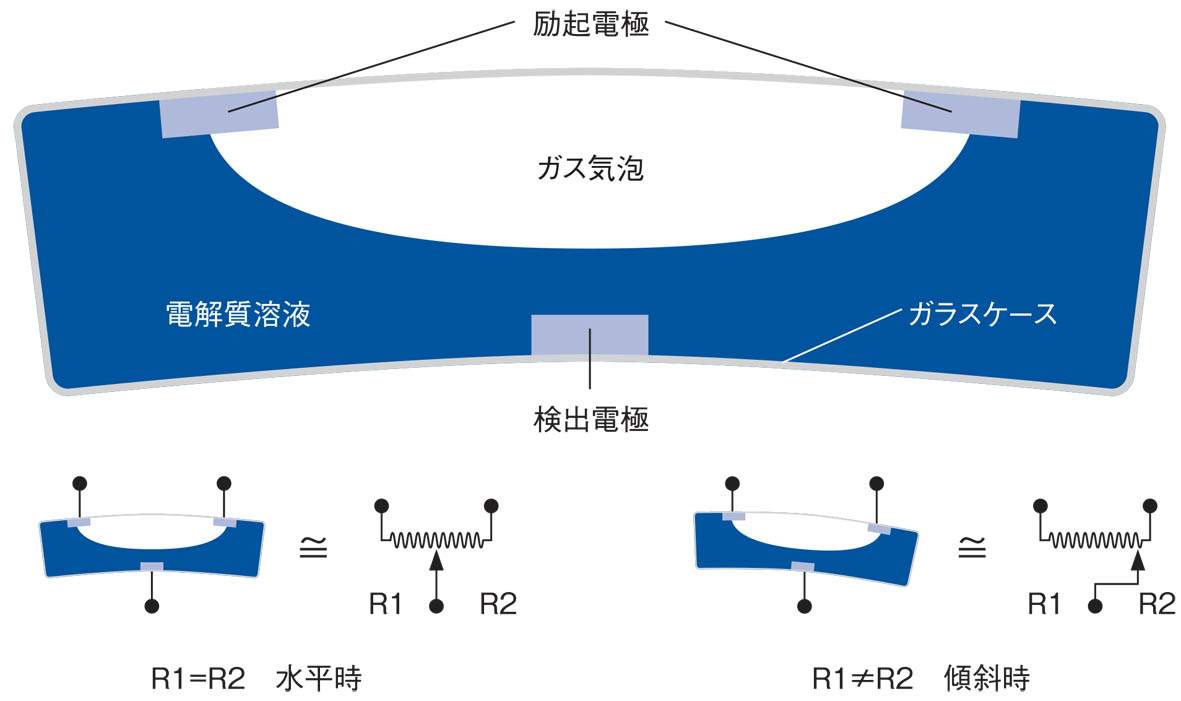

Jewell（ジュエル）社製精密型傾斜計のセンサ基本原理は、管内に封入された導電液体と気泡からなるバブルセンサです。
傾斜の変化による気泡の移動が左右2つの電極を覆う面積の比を変えて導電抵抗値の変化を生じ、ブリッジ回路を形成して電気信号に変換され、増幅器を経て出力されます。
最小分解能は1×10のマイナス9乗ラジアンまで可能です。地震予知、火山噴火予知等地殻変動の観測に世界中で使用され、日本国内でも伊豆諸島、雲仙、桜島、有珠等主要火山に設置されています。
この技術を生かした、ダム・橋梁・構造物の歪観測用や、また精密機械・レーザ・シンクロトロン等の水準・傾斜角モニタ用の、分解能0.1～10マイクロラジアン（約0.002～2秒）の精密型傾斜計を販売しています。
※マイクロラジアンとは、1kmの長さが1mm分傾く角度です。
■ 超精密型傾斜計 701-2A 仕様
| 範囲(狭域) | 約±400μrad (0.02°) |
| 範囲(広域) | 約±4000μrad (0.2°) |
| 感度(高) | 20mV / μrad |
| 感度(低) | 2mV / μrad |
| 分解能 | <0.1μrad |
| 繰返し性 | <1μrad |
| 直線性 | 半域1.5% 全域3% |
| 温度特性 | 水平 約1.5μrad / ℃ 感度 約±0.05% / ℃ |
| 時定数 | On 約7.5s Off 約0.05s |
| 出力 | Zo 270Ω ケーブル3m max不平衡±8V 平衡±16V |
| 温度出力 | 10mV / ℃ ±0.75℃ |
| 電源 | ±11V～±15V ＋11mA －6mA |
| 環境対応(使用) | －25℃～＋70℃ |
| 環境対応(保管) | －30℃～＋90℃ |
| 使用・保管湿度 | 0～90%RH |
| 外形 | D150×W150×H100mm 水平据置 3本脚・調節ネジ |
| 質量 | 1.4kg |
