超精密型傾斜センサー モデル755 / 756 専用アンプ モデル781 Item No. PAS-003
超精密型傾斜計 モデル755 / 756
超精密型傾斜センサー モデル755 / 756は、精密型傾斜計で定評のあるジュエル社製。
マイクロラジアン級の高分解能、高感度を誇り、地殻変動・火山変動を検出するアナログ出力汎用モニタです。
微細な角度変化を計測するのに最適ですし、センサーと専用アンプ（シグナルコンディショナー）を分離させており（ケーブル延長は50mまで可能）、さらにセンサーを収納するホルダもそれぞれ２種類から選択できます。埋設して使用したり、据置型としても使用でき、汎用性を高めています。
※お問合せの際は納入場所、センサーのモデル、ホルダの種類、専用アンプの有無、それぞれの数量、ご希望納期をご教授願います。
- 販売単位：
- Price :
- Please contact us
超精密型傾斜計の原理

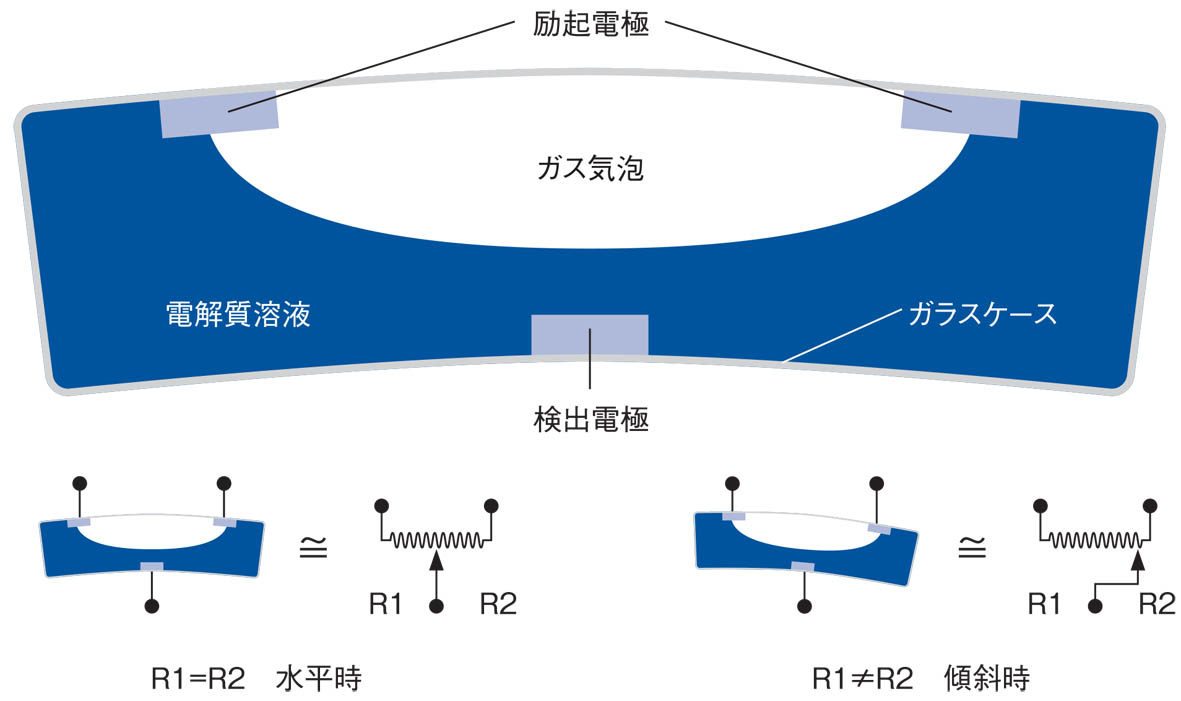

Jewell（ジュエル）社製精密型傾斜計のセンサ基本原理は、管内に封入された導電液体と気泡からなるバブルセンサです。
傾斜の変化による気泡の移動が左右2つの電極を覆う面積の比を変えて導電抵抗値の変化を生じ、ブリッジ回路を形成して電気信号に変換され、増幅器を経て出力されます。
最小分解能は1×10のマイナス9乗ラジアンまで可能です。地震予知、火山噴火予知等地殻変動の観測に世界中で使用され、日本国内でも伊豆諸島、雲仙、桜島、有珠等主要火山に設置されています。
この技術を生かした、ダム・橋梁・構造物の歪観測用や、また精密機械・レーザ・シンクロトロン等の水準・傾斜角モニタ用の、分解能0.1～10マイクロラジアン（約0.002～2秒）の精密型傾斜計を販売しています。
※マイクロラジアンとは、1kmの長さが1mm分傾く角度です。
■ 超精密型傾斜センサー 755 / 756 仕様
| モデル | 755 (高感度型) | 756 (標準型) |
| 範囲 | ±(0.5°)約8000μrad (マイクロラジアン) | ±10° |
| 感度 | 10mV, 1mV / μrad 切替 | 10V, 1V / °切替 |
| 分解能 | (約0.0000057°)0.1μrad | (約0.000057°)1μrad |
| 繰返し性 | (>0.000057°)1μrad | (>0.000114°)2μrad |
| 直線性 | 半域1% 全域7% | 半域0.5% 全域2% |
| 温度特性 水平 感度 | ±(約0.000171°)3μrad / ℃ ＋0.04% / ℃ | ±(約0.00057°)10μrad / ℃ ＋0.05% / ℃ |
※50mまでケーブルで分離延長可能。
※別途専用アンプ(モデル781)が必要。
※センサーは以下のホルダに収納しますので、選択してください。
■ ホルダ 仕様
| ホルダ型式 | 1129 | 1150 | 1326 | 1172 |
| 対応ｾﾝｻｰ | モデル755 | モデル756 | ||
| 計測 | 2軸 | 2軸 | 2軸 | 1軸 |
| 温度計 | 有り | 有り | 有り | 無し |
| 形状 | 丸型柱 | 長方角 | 丸型柱 | 長方角 |
| 外形 | Φ19.1×H50.3mm 114g | D41.2×W50.8 ×H25.4mm 142g | Φ34.8×H31.8mm 80g | D15.7×W50.8 ×H15.7mm 42g |
■ 専用アンプ モデル781 仕様
| 入出力 | 端子台：2軸対応 最大出力：不平衡 約±8V 平衡 約±16V |
| 感度切替 | 1：10 出力Zo270Ω 時定数切替7.5s / 0.05s |
| 電源 | ±11V～±15V 約＋11mA 約－6mA |
| 温度出力 | 約10mV / ℃±0.75℃ |
| 環境(使用温度) | 約－25℃～＋70℃ |
| 環境(保管温度) | 約－30℃～＋100℃ |
| 環境(使用保管湿度) | 約0%～90%RH |
| 外形 | W127×D223×H88mm |
| 質量 | 約900g |
