超精密型傾斜計 LiLy（リリー） Item No. PAS-002
超精密 埋設姿勢自動調整機能付
ボアホール型傾斜計
LILY（リリー）は精密型傾斜計で定評のあるジュエル社製。
5nrad（ナノラジアン）まで測定できる、２軸・超精密・高性能（埋設姿勢自動調整機能付）ボアホール型傾斜計です。
地殻、火山、石油採掘、ガス田モニタなどにも使用できます。345bar（バール）の耐圧性能を誇り、φ 51 × 915 mmのサイズですので、埋設コストなどの大幅低減が可能です。
ぜひご検討ください。
※お問合せの際は納入場所、数量、ご希望納期をご教授願います。
- 販売単位：
- Price :
- Please contact us
超精密型傾斜計の原理

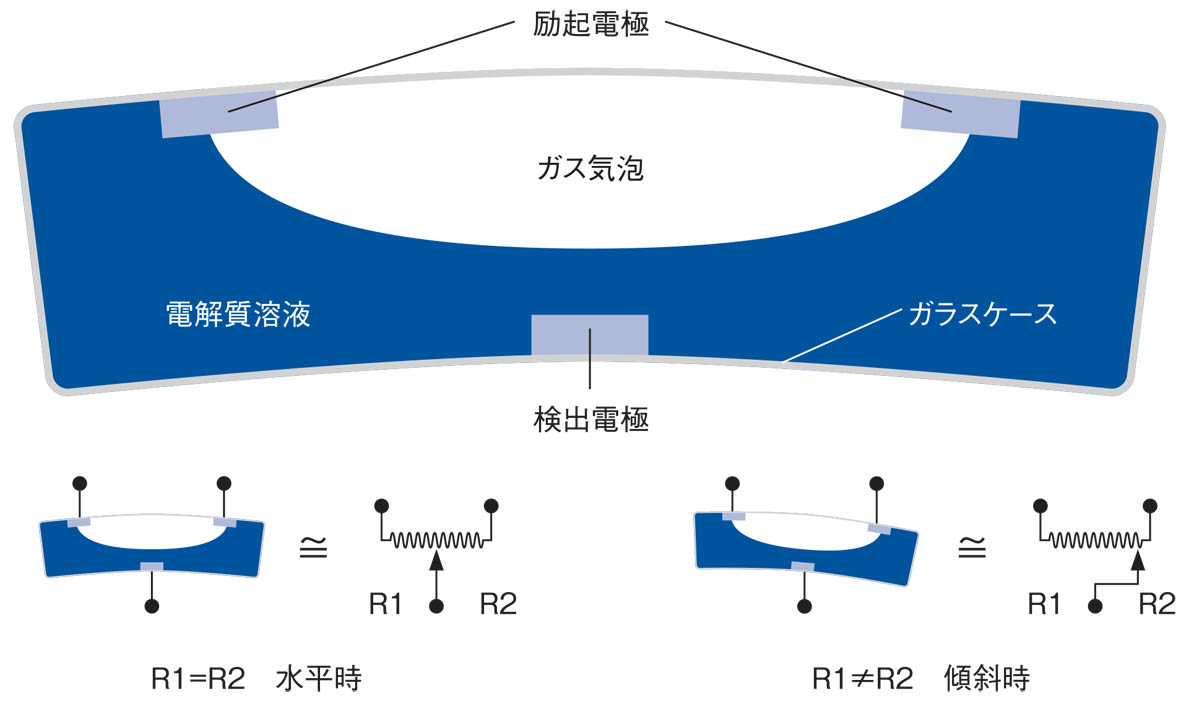

Jewell（ジュエル）社製精密型傾斜計のセンサ基本原理は、管内に封入された導電液体と気泡からなるバブルセンサです。
傾斜の変化による気泡の移動が左右2つの電極を覆う面積の比を変えて導電抵抗値の変化を生じ、ブリッジ回路を形成して電気信号に変換され、増幅器を経て出力されます。
最小分解能は1×10のマイナス9乗ラジアンまで可能です。地震予知、火山噴火予知等地殻変動の観測に世界中で使用され、日本国内でも伊豆諸島、雲仙、桜島、有珠等主要火山に設置されています。
この技術を生かした、ダム・橋梁・構造物の歪観測用や、また精密機械・レーザ・シンクロトロン等の水準・傾斜角モニタ用の、分解能0.1～10マイクロラジアン（約0.002～2秒）の精密型傾斜計を販売しています。
※マイクロラジアンとは、1kmの長さが1mm分傾く角度です。
■ 超精密型傾斜計 LiLy 仕様
| 出力信号 | X軸 Y軸 温度 方位 |
| 分解能・繰返し性 | 約5nrad (ナノラジアン) |
| 計測範囲 | 約300μrad (マイクロラジアン) |
| 姿勢調整 | 自動制御範囲 約±10° |
| 直線性・応答周波数 | 約0.2% (P-P) 約1Hz未満 |
| 温度特性 | S.F 約±0.02%/℃ at0° 約±3μrad (マイクロラジアン) |
| 方位センサ | 地磁気感応センサ |
| サンプリング | レート 10秒～1時間選択可能 |
| データ保存 | 2メガバイトフラッシュ・メモリー |
| 出力ボーレート | RS232C/RS422 (RS485) 9600～230400 選択可能 |
| 電源 | 7～28VDC@27mA入出力ラインサージキラー付加 |
| コネクタ | 6ピン 高耐圧ネオプレン・コネクタ 他方式変更可能 |
| 環境対応(使用) | -25℃～+85℃ |
| 環境対応(保管) | -30℃～+100℃ |
| 環境対応(耐圧) | 345bar (バール) |
| 材質 | SUS304 |
| 外形 | Φ51×H915mm |
| 質量 | 4.5kg |
