油圧ハンドオーガー OH-1 丸善工業株式会社 Item No. MAR-011
油圧式で強力な掘削力!!
油圧式で強力な掘削力を誇るのが、丸善工業の油圧ハンドオーガー OH-1です。
建柱、支柱の基礎工事、植樹などの造園土木、上下水道工事などで活躍しています。
U-070などの油圧パワーユニットの他に、ショベル、クレーンなど建設車両の油圧からも使用可能ですので、最小限のコストで導入できます。
ぜひご検討ください。
※お問合せの際は、納入場所、数量、ご希望納期、またオプションもご希望の際はその種類と数量をご教授願います。
- 販売単位：
- Price :
- Please contact us
■ 油圧ハンドオーガーOH-1 特徴
●油圧式で強力な掘削力！
●レバー操作で正逆回転切換え！
●U-070などの油圧パワーユニットの他に、ショベル、クレーン(サービスポート)を利用して使用可能！
●多彩なオーガーラインナップ(掘削穴径φ50～350mmまで)で最適サイズの選択が可能！
●接続用エクステンションの継ぎ足しで深い掘削も可能！

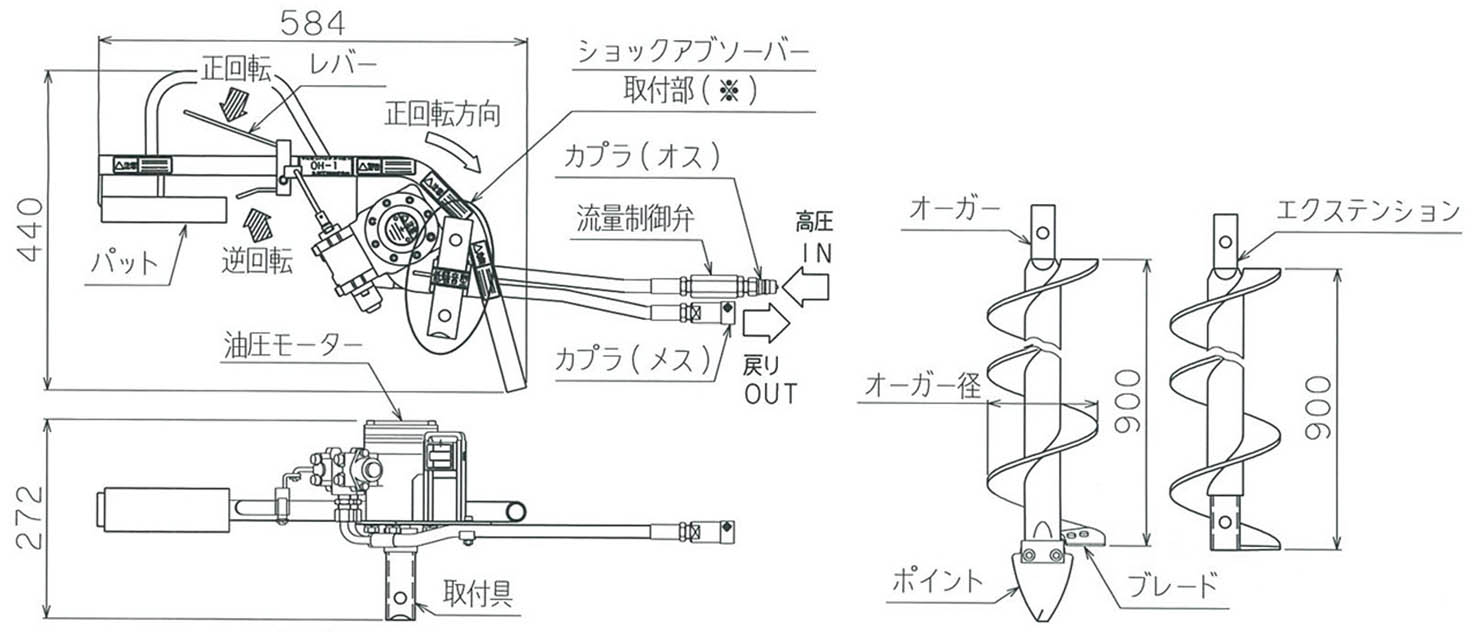

■ OH-1 仕様
| 型式 | OH-1 |
| 外形寸法 (mm) | L440×W584×T272 |
| 本体質量(kg) | 14 |
| 作動圧力(Mpa) | 9.8～13.7 |
| 最高圧力(Mpa) | 13.7 |
| 許容背圧(Mpa) | 6.9 |
| 所要油量(ℓ/min) | 9.5～25 |
| 最大流量(ℓ/min) | 25 |
| 最大トルク(N・ｍ) | 88 |
| 最高回転数(rpm) | 300 |
| 正回転方向 | 真上から見て右回転 |
| 接続金具 | 3.8インチカプラ |
| 有効延長ホース | 3/8インチ×10ｍ 1/2インチ×20ｍ |
| 推奨作動油 | ISO VG32(標準仕様)または ISO VG46相当耐摩耗性作動油 |
| 流量制御弁 | 25ℓ/min以上の流量で作動し油圧モーターを停止する |

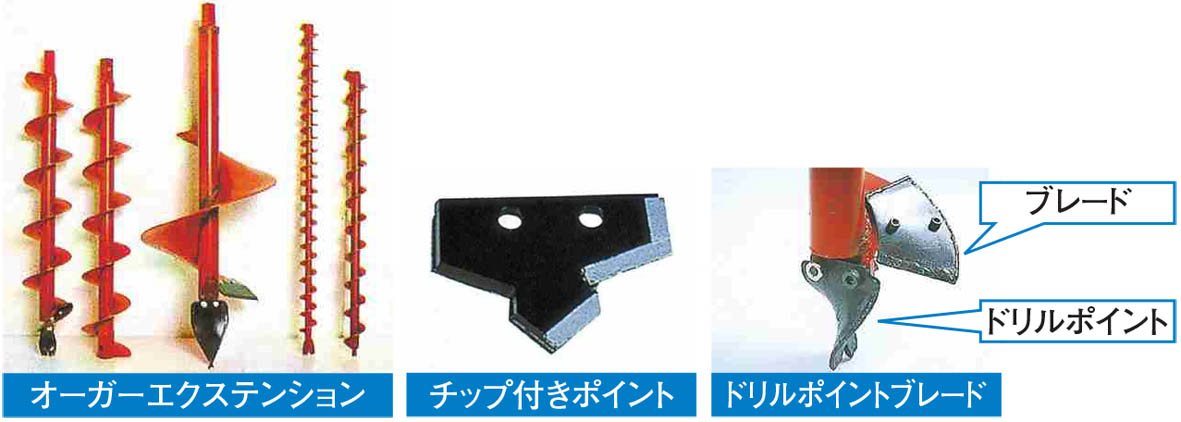

■ オーガー一覧
| オーガー径 | ジョイント方式 | 掘削可能長(ｍ) ※ | 備考 |
| Φ50×900L | スナップオン式 | 4～5 | アダプター必要 |
| Φ75×900L | |||
| Φ100×900L | 3～4 | ― | |
| Φ150×900L | |||
| Φ200×900L | |||
| Φ250×900L | 2～3 | ||
| Φ300×900L | |||
| Φ350×900L | 1 |
※ オーガーの長さは900mmですが、エクステンションの使用で掘削長を深くできます
※ 関東ローム層(N値3～15)でのデータです
