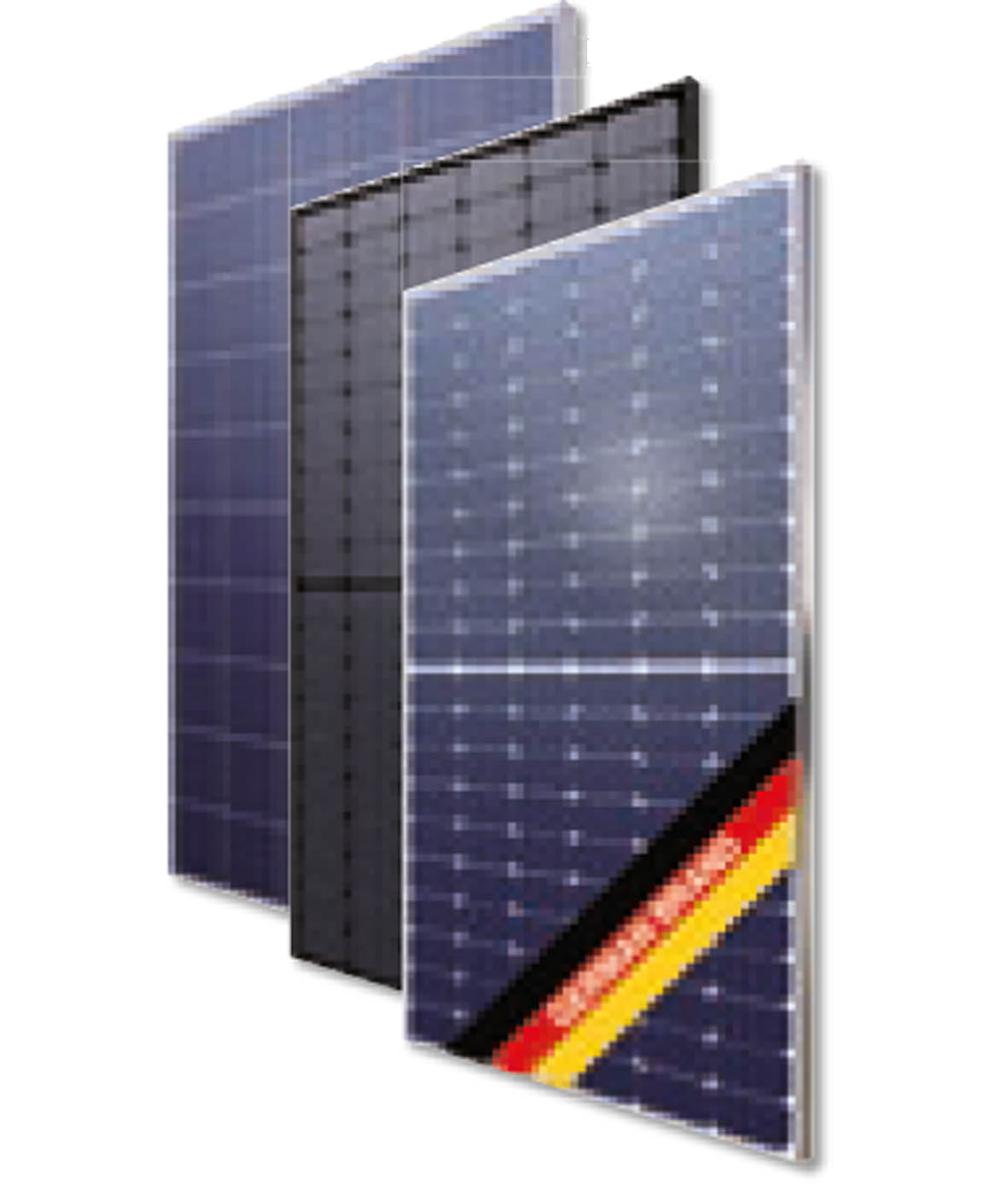

AXITEC 単結晶モジュール AXIpremium X HC 320W-345W Item No. KRA-007
AXITEC（アキシテック）
単結晶120フルスクエアハーフカットセル
AXIpremium（アキシプレミアム）
AC-320～345MH/120S
【特徴】
◆製品保証15年
◆ハーフカットセル技術の搭載と厳選された部材採用
◆出荷製品全てにおいて出力許容公差はプラスを保証
（マイナス出力公差無し）
◆積雪耐荷重 5400Pa
◆全ての出荷に対してEL（エレクトロルミネセス）調査を実施
◆高品質な端子ボックス、ケーブル、コネクタを採用
〇お見積・ご購入をご希望のお客様へ〇
お問合せの際は、下記の情報をお教えください
・ご希望の出力
・枚数
・納入場所（お客様住所と異なる場合はお教えください）
・ご希望納期
- 販売単位：
- Price :
- Please contact us
AXIpremium X HC 特徴
◆AXIpremium（アキシプレミウム）HCは、ハーフカットセルテクノロジーを搭載したパワーモジュール。電気抵抗を低減することにより、通常のモジュールより高出力を実現します。
◆製品保証15年
◆ハーフカットセル技術と厳選された部材採用による最高のモジュール出力
◆出荷製品全てにおいて出力許容公差はプラスを保証（マイナス出力公差無し）
◆積雪耐荷重 5400Pa
◆全ての出荷に対してEL（エレクトロルミネセス）調査を実施
◆耐久性、耐腐食性の高いアルミフレームAXITEC-Soft-Grip-Seamを採用
◆高品質な端子ボックス、ケーブル、コネクタを採用

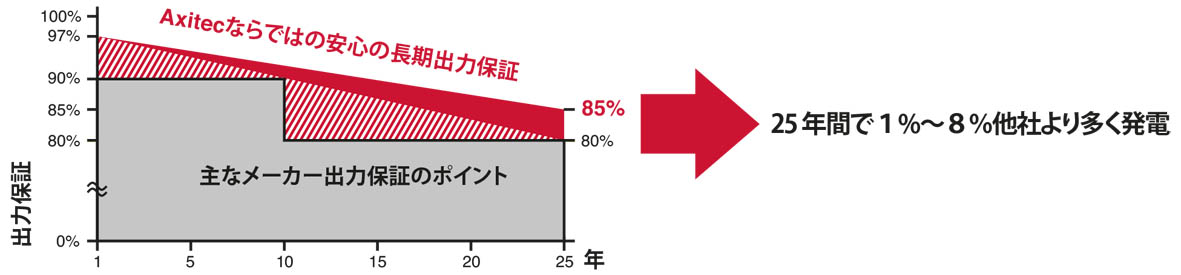

◆高品質Axitecモジュールの長期出力保証
・公称最大出力の90％以上を15年間保証
・公称最大出力の85％以上を25年間保証
■ 電気的データ JIS C8918で規定する基準状態での値
| 太陽電池モジュール型式 | AC-xxxMH/120S(xxx=Pmpp) | |||||||
| 公称最大出力 | Pmpp | Wp | 320 | 325 | 330 | 335 | 340 | 345 |
| 変換効率 | ηm | % | 18.96 | 19.26 | 19.56 | 19.85 | 20.15 | 20.45 |
| 公称最大出力動作電圧 | Umpp | V | 33.21 | 33.45 | 33.74 | 33.98 | 34.19 | 34.45 |
| 公称最大出力動作電流 | Impp | A | 9.64 | 9.73 | 9.79 | 9.87 | 9.96 | 10.02 |
| 公称開放電圧 | Uoc | V | 40.25 | 40.37 | 40.49 | 40.65 | 40.82 | 40.98 |
| 公称短絡電流 | Isc | A | 10.11 | 10.18 | 10.25 | 10.31 | 10.39 | 10.47 |
| 開放電圧の温度係数 | -0.29 %/K |
| 短絡電流の温度係数 | -0.04 %/K |
| 最大出力の温度係数 | -0.39 %/K |
| 最大システム電圧 | 1000VDC |
| NOCT (公称動作セル温度) | 45℃ +/-2K |
| 最大耐荷重 | 5400 N/㎡ |
| 最大逆電流保護 | 20.0A |
| 許容動作温度 | -40℃～85℃ / -40F～185F |
| I-V曲線 | 電流 | 電圧 |
| 200 W/㎡ | 2.05A | 33.15V |
| 400 W/㎡ | 4.13A | 33.54V |
| 600 W/㎡ | 6.17A | 33.80V |
| 800 W/㎡ | 8.16A | 34.09V |
| 1000 W/㎡ | 10.02A | 34.45V |
| カバーガラス（素材/厚み） | 低反射強化ガラス / 3.2mm |
| セル | 高効率 単結晶120セル |
| バックサイド | 合成フィルム |
| フレーム | 35mm / アルミニウム |

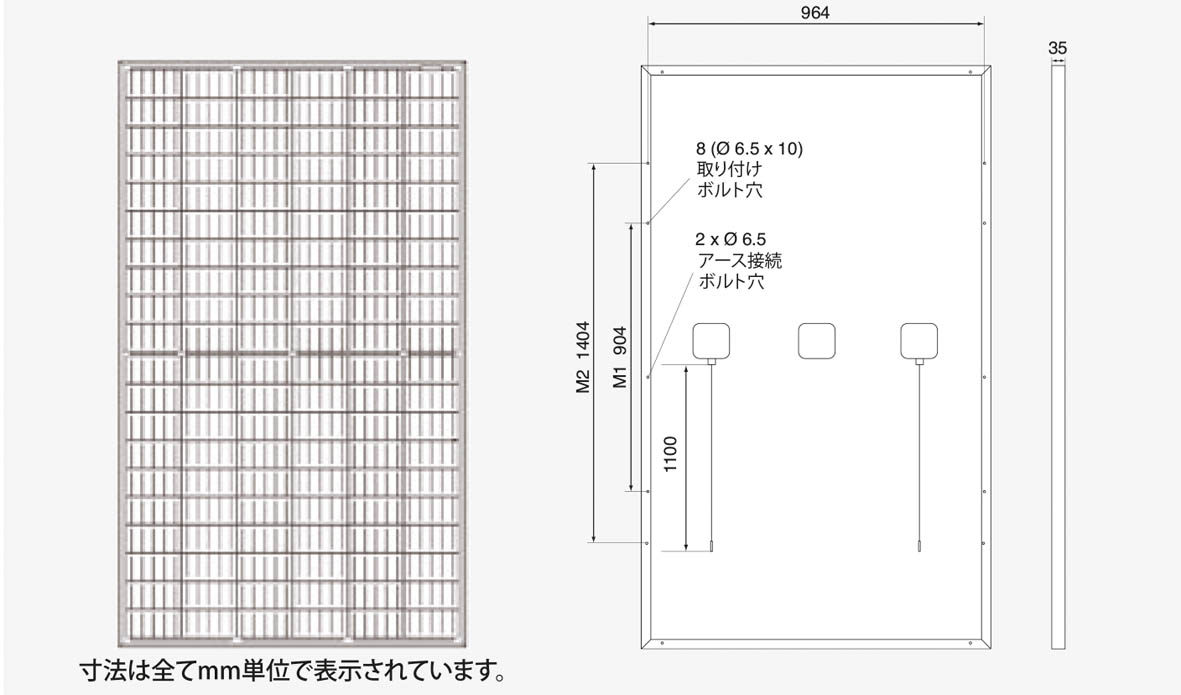

| 外形寸法 | 1684×1002×35mm |
| 重量 | 19.0kg (フレーム込み) |
| ジャンクションボックス | 防水等級IP68 |
| ワイヤー | 約1.1m / 4m㎡ |
| コネクター | プラグ / ソケットIP68 / Staubli MC4 / MC4 pluggable |
